3-INSTALLATION ET MONTAGE
MONTAGE CADRE DE COMPENSATION
Une fois le revêtement et/ou la partie en placoplatre terminé, monter le cadre de compensation précédemment démonté.
Ce cadre a le but de parfaire et de couvrir cette fente qui se forme entre la structure métallique du produit et du revêtement.

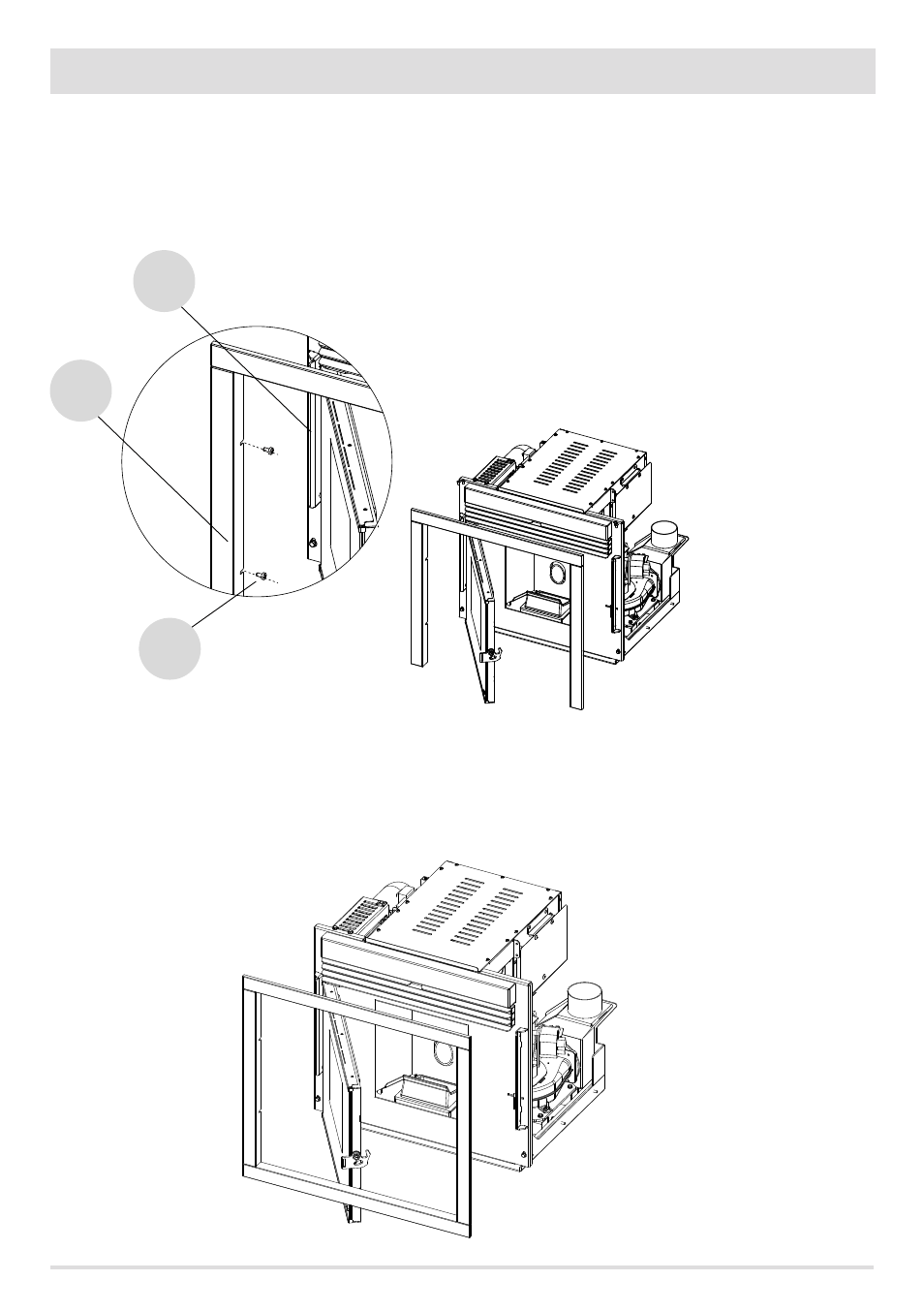

Pour monter le cadre, il suffit d'ouvrir la porte du produit, d'enfiler le cadre comme dans la figure et de le fixer avec les quatre vis fournies
sur les montants latéraux de la structure, à l'intérieur du profil de la porte.
CADRE A 4 COTES
Si le produit est inséré sur une cheminée existante ou sur un plan, il est nécessaire de monter le cadre à trois côtés tandis que si le produit
est monté au mur, il est possible de monter pour finition le cadre à 4 côtés (en option). Le système de montage est identique pour les
deux cadres.
A - MONTANTS LATERAUX
B - CADRE
C - VIS
