Kichler 49471 - Manuel

1) TURN OFF POWER.
IMPORTANT: Before you start, NEVER attempt any work
without shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home.
Place the main power switch in the “OFF” position.
b) Unscrew the fuse(s), or switch “OFF” the circuit breaker
switch(s), that control the power to the fixture or room that
you are working on.
c) Place the wall switch in the “OFF” position. If the fixture to
be replaced has a switch or pull chain, place those in the
“OFF” position.
2) Slip fixture over post and mark position of mounting holes in post.
3) Remove fixture from post.
4) Drill 3/16” dia holes in post at positions marked .
5) If fixture is provided with ground wire, connect fixture ground
wire to outlet box ground wire with wire connector. (Not provided).
Never connect ground wire to black or white power supply wires.
6) Make wire connections (connectors not provided). Reference
chart below for correct connections and wire accordingly.
7) Slip fixture over post and secure in place using provided
screws. Screws should slip into holes drilled in post.
8) Insert recommended bulb
9) Set roof down on top of cage.
10) Thread screws down through holes in roof and into holes in
cage. Tighten screws to secure roof in place.
1) COUPER L’ALIMENTATION SECTEUR.
IMPORTANT: TOUJOURS couper l’électricité avant de
commencer le travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile.
Mettre l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur
Arrêt) qui contrôlent l’alimentation vers le luminaire ou la
pièce dans laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le
luminaire à remplacer est doté d’un interrupteur ou d’une
chaîne connectée à l‘interrupteur, placer ces éléments en
position d’Arrêt.
2) Passer le luminaire par dessus le support et marquer un repère
pour les trous de montage sur le support.
3) Enlever le luminaire du support.
4) Percer des trous de 1/8 po sur chacun des repères du support.
5) Si luminaire est fourni a vec un fil de mise à la terre, le connecter
à la boîte de sortie de courant de mise à la terre avec un
serre-fils (non fourni). Ne jamais connecter un fil de mise à la
terre aux fils d’alimentation noir ou blanc.
6) Connecter les fils (connecteurs non fournis). Se porter au
tableau ci-dessous pour faire les connexions.
7) Faire glisser le luminaire sur le support et fixer à l’aide des vis.
Les vis doivent s’ajuster correctement dans les trous du
support.
8) Introduire l’ampoule recommandée.
9) Installer le toit vers le bas sur le dessus de la cage.
10) Passer les vis à travers les trous du toit et dans les trous de la
cage. Serrez les vis pour fixer le toit en place.
Date Issued: 8/9/13 IS-49471-CB
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre

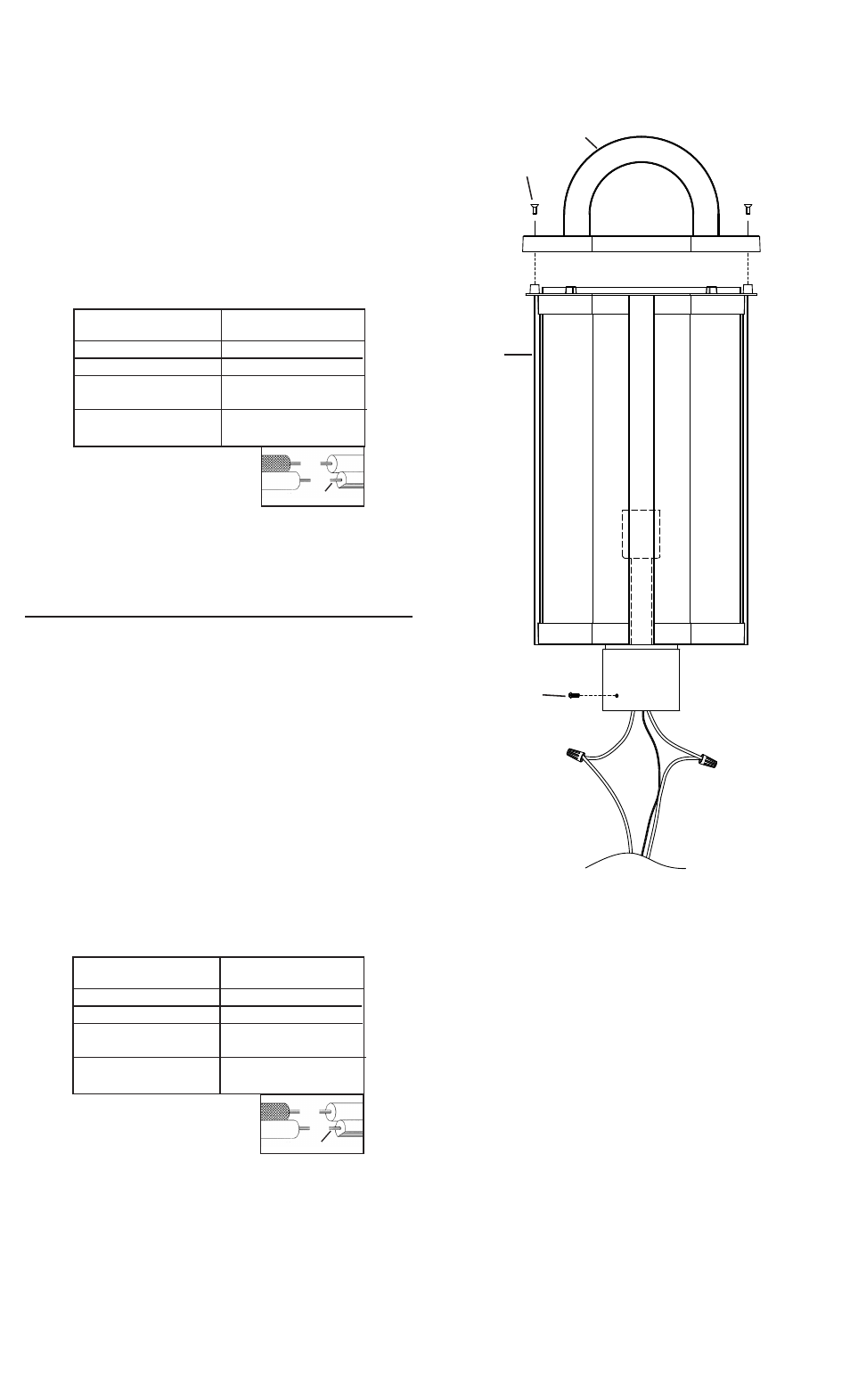

INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
SCREW
VIS
ROOF
TOIT
CAGE
CAGE
SCREW
VIS
