1) Turn off power.

IMPORTANT: Before you start, neVer attempt any work without

shutting off the electricity until the work is done.

a)

Go to the main fuse, or circuit breaker, box in your home. place

the main power switch in the “off” position.

b)

unscrew the fuse(s), or switch “off” the circuit breaker switch(s),

that control the power to the fixture or room that you are working on.

c)

place the wall switch in the “off” position. If the fixture to be

replaced has a switch or pull chain, place those in the “off”

position.

2) Slip fixture over post and mark position of mounting holes in post.

3) remove fixture from post.

4) Drill 3/16” dia holes in post at positions marked .

5) If fixture is provided with ground wire, connect fixture ground wire to outlet

box ground wire with wire connector. (not provided). never connect

ground wire to black or white power supply wires.

6) Make wire connections (connectors not provided). reference chart below

for correct connections and wire accordingly.

7) Slip fixture over post and secure in place using provided screws. Screws

should slip into holes drilled in post.

8) Insert recommended bulb.

9) Screw end of threaded pipe with bead into hole in top of harp.

10) Lower glass down over harp and set glass on fixture base .

11) place roof on top of glass, passing hole in roof over end of threaded pipe.

12) Screw finial onto end of threaded pipe.

1) Couper L’aLIMenTaTIon SeCTeur.

IMporTanT: TouJourS couper l’électricité avant de commencer le

travail.

a)

Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre

l’interrupteur principal en position d’arrêt.

b)

Dévisser le ou les fusibles (ou mettre le disjoncteur sur arrêt) qui

contrôlent l’alimentation vers le luminaire ou la pièce dans laquelle

le travail est effectué.

c)

Mettre l’interrupteur mural en position d’arrêt. Si le luminaire à

remplacer est doté d’un interrupteur ou d’une chaîne connectée à

l‘interrupteur, placer ces éléments en position d’arrêt.

2) passer le luminaire par dessus le support et marquer un repère pour les

trous de montage sur le support.

3) enlever le luminaire du support.

4) percer des trous de 1/8 po sur chacun des repères du support.

5) Si luminaire est fourni a vec un fil de mise à la terre, le connecter à la boîte

de sortie de courant de mise à la terre avec un serre-fils (non fourni). ne

jamais connecter un fil de mise à la terre aux fils d’alimentation noir ou

blanc.

6) Connecter les fils (connecteurs non fournis). Se porter au

tableau ci-dessous pour faire les connexions.

7) faire glisser le luminaire sur le support et fixer à l’aide des vis. Les vis

doivent s’ajuster correctement dans les trous du support.

8) Installer l’ampoule recommandée.

9) Visser l’extrémité du tube fileté avec le manchon de verre dans la partie

supérieure du support en métal.

10) abaisser le verre par-dessus le support en métal et fixer le verre sur la

partie inférieure de la base du luminaire.

11) placer la couverture au haut du verre, en passant le trou de la couverture

par-dessus l’extrémité du tuyau fileté.

12) Visser l’ornement à l’extrémité du tuyau fileté.

Date Issued: 9/18/09

IS-49114-CB

Connect Black or

Red Supply Wire to:

Connect

White Supply Wire to:

Black

White

*Parallel cord (round & smooth)

*Parallel cord (square & ridged)

Clear, Brown, Gold or Black

without tracer

Clear, Brown, Gold or Black

with tracer

Insulated wire (other than green)

with copper conductor

Insulated wire (other than green)

with silver conductor

*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)

Neutral Wire

Connecter le fil noir ou

rouge de la boite

Connecter le fil blanc de la boîte

A Noir

A Blanc

*Au cordon parallèle (rond et lisse)

*Au cordon parallele (à angles droits el strié)

Au bransparent, doré, marron, ou

noir sans fil distinctif

Au transparent, doré, marron, ou

noir avec un til distinctif

Fil isolé (sauf fil vert) avec

conducteur en cuivre

Fil isolé (sauf fil vert) avec

conducteur en argent

*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).

Fil Neutre

SCrew

VIS

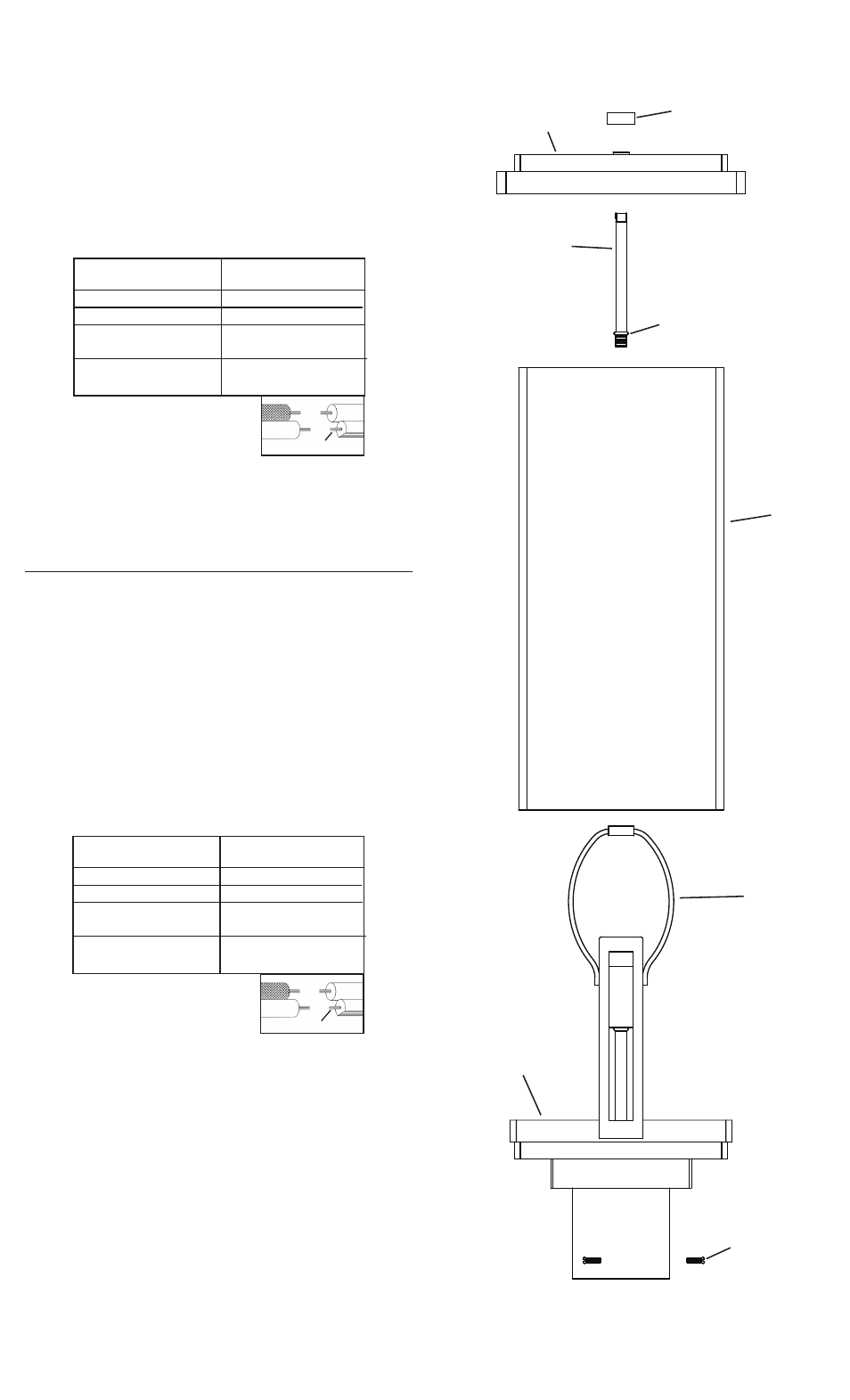

INSTRUCTIONS

For Assembling and Installing Fixtures in Canada

Pour L’assemblage et L’installation Au Canada

GLaSS

Verre

Harp

SupporT en

MéTaL

THreaDeD pIpe

TuBe fILeTé

BeaD

ManCHon

roof

CouVerTure

fInIaL

orneMenT

fIXTure BaSe

BaSe Du LuMInaIre
