Kichler 49518 - Manuel

1) TURN OFF POWER.
IMPORTANT: Before you start, NEVER attempt any work
without shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your
home. Place the main power switch in the “OFF” position.
b) Unscrew the fuse(s), or switch “OFF” the circuit breaker
switch(s), that control the power to the fixture or room
that you are working on.
c) Place the wall switch in the “OFF” position. If the fixture
to be replaced has a switch or pull chain, place those in
the “OFF” position.
2) Find the appropriate threaded holes on mounting strap.
Assemble mounting screws into threaded holes.
3) Attach mounting strap to outlet box. (Screws not provided).
Mounting strap can be adjusted to suit position of fixture.
4) Make wire connections (connectors not provided.) Reference
chart below for correct connections and wire accordingly.
5) Push fixture to ceiling, carefully passing mounting screws
through holes in canopy.
6) Thread knurl knobs onto mounting screws. Tighten knurl
knobs to secure fixture to ceiling.
7) Insert recommended bulb.
8) Screw short end of threaded pipe with hexnut into coupling
at bottom of fixture.
9) Raise bottom glass up to fixture. Pass hole in bottom glass
over end of threaded pipe.
10) Slip rubber washer over end of threaded pipe. Thread
hexnut onto end of threaded pipe. Tighten hexnut to secure
bottom glass in place. (DO NOT over tighten.)
11) Pass hole in bottom trim over end of threaded pipe.
12) Thread finial onto end of threaded pipe. (DO NOT over
tighten.)
1) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de
commencer le travail.
a) Localiser le coffret à fusibles ou le disjoncteur du
domicile. Mettre l’interrupteur principal en position
d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur
Arrêt) qui contrôlent l’alimentation vers le luminaire ou la
pièce dans laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire
à remplacer est doté d’un interrupteur ou d’une chaîne
connectée à l‘interrupteur, placer ces éléments en
position d’Arrêt.
2) Trouver les trous filetés appropriés sur la barrette de
montage. Vissez les vis de montage dans les trous filetés.
3) Visser la barrette de montage à la boite de jonction. (Vis non
fournies). La barrette de montage peut etre ajustée pour
convenir à la position de l’applique.
4) Connecter les fils (connecteurs non fournis). Se reporter au
tableau ci-dessous pour faire les connexions.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Date Issued: 8/23/13 IS-49518-CB

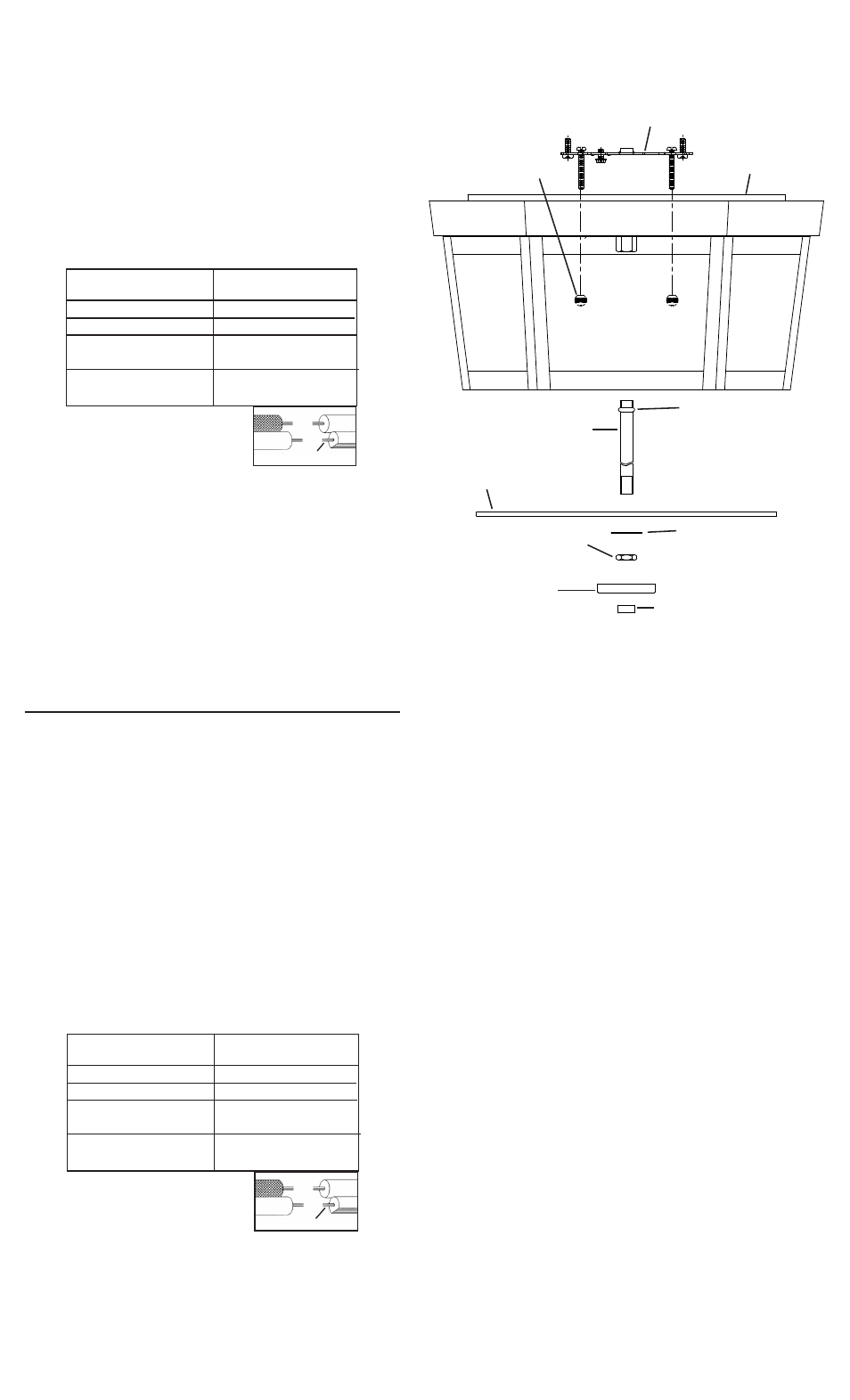

INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
MOUNTING STRAP
PATTE DE FIXATION
KNURL KNOB
BOUTON MOLETÉ
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
5) Pousser le luminaire vers le plafond en passant soigneusement
les vis de montage par les trous dans le cache.
6) Visser les boutons moletés sur les vis de fixation. Resserrer
les boutons moletés pour fixer le luminaire au plafond.
7) Insérez l’ampoule recommandée.
8) Visser l’extrémité tube fileté déjà installé dans la partie
inférieure du luminaire.
9) Faire passer le trou dans le verre par-dessus l’extrémité
du tube fileté.
10) Passer la rondelle caoutchoutée sur le tube fileté. Visser
l’écrou hexagonal sur l’extrémité du tube fileté. Serrer
l’écrou hexagonal pour fixer le verre en place. (NE PAS
serrer avec excès).
11) Passer la garniture inférieure sur le tube fileté.
12) Visser l’ornement sur le tube fileté. (NE PAS serrer avec
excès).
THREADED PIPE
TUBE FILETÉ
FINIAL
ORNEMENT
BOTTOM TRIM
GARNITURE INFÉRIEURE
HEXNUT
ECROU HEXAGONAL
RUBBER WASHER
RONDELLE EN
CAOUTCHOUC
BOTTOM GLASS
VERRE
FIXTURE
LUMINAIRE
HEXNUT
ECROU HEXAGONAL
