1) Turn off power.
IMPORTANT: Before you start, neVer attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. place
the main power switch in the “off” position.
b) unscrew the fuse(s), or switch “off” the circuit breaker switch(s),
that control the power to the fixture or room that you are working
on.
c) place the wall switch in the “off” position. If the fixture to be
replaced has a switch or pull chain, place those in the “off” position.

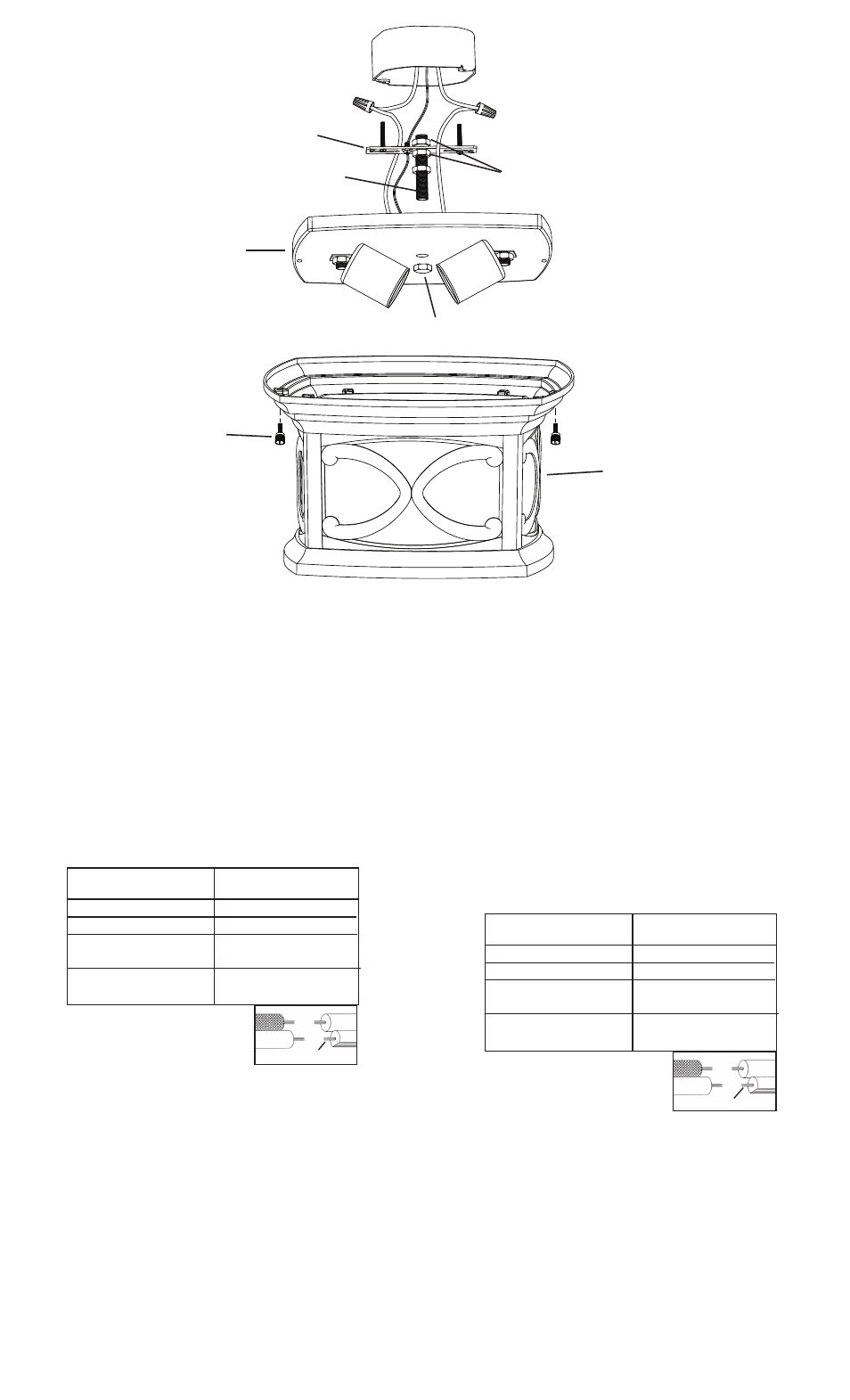

2) Thread hexnut onto threaded pipe so that approximately 5 threads are
exposed above hexnut. Thread that end of threaded pipe into mounting
strap. Thread second hexnut onto end of threaded pipe protruding from
back of mounting strap. Tighten both hexnuts against mounting strap
3) Attach mounting strap to outlet box. (Screws not provided)
4) Connect fixture ground wire to outlet box ground wire with wire
connector. (not provided.) never connect ground wire to black or white
power supply wire.
5) Make wire connections (connectors not provided.) reference chart
below for correct connections and wire accordingly.
6) push fixture to ceiling, carefully passing threaded pipe through hole.
7) Secure fixture to ceiling using finial.
8) Insert recommended bulb.
9) raise cage up to fixture fitting cage over fixture.
10) Thread ball studs up through holes on edge of cage and into fixture.
11) Tighten ball studs to secure cage to fixture.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Date Issued: 10/23/09 IS-49232-CB
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
MounTInG STrAp
BrIDe De MonTAGe
fIXTure
LuMInAIre
fInIAL
orneMenT
1) Couper L’ALIMenTATIon SeCTeur.
IMporTAnT: TouJourS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans laquelle
le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
2) enfiler l’écrou hexagonal à l’extrémité du tuyau fileté de façon à ce
qu’environ 5 filets soient exposés au-dessus de l’écrou hexagonal.
enfiler cette extrémité du tuyau fileté dans la bride de montage. enfiler
le second écrou hexagonal à l’extrémité du tuyau fileté qui dépasse de
la bride de montage. Serrer les deux écrous hexagonaux à la bride de
montage.
3) fixer la bride de montage sur la boîte à prises. (Vis non fournies).
4) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de mise á la terre
au fil d’alimentation noir ou á celui qui est blanc.
5) effectuer les raccordements électriques (les cosses ne sont pas
fournies). Si les fils du lustre ne sont pas noir et blanc, se reporter
au ableau ci-dessous pour effectuer les raccordements convenables et
câbler en conséquence.
6) rapprocher le luminaire du plafond en passant soigneusement le tube
fileté par le trou.
7) fixer le luminaire au plafond à l’aide de l’ornement.
8) Installer l’ampoule recommandée.
9) Élever la cage au niveau du luminaire en fixant la cage au-dessus du
luminaire.
10) enfiler les pivots à rotule au-travers des trous des abords de la cage,
jusque dans le luminaire.
11) Serrer les pivots à rotule afin de bien fixer la cage au luminaire.
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
THreADeD pIpe
TuBe fILeTÉ
HeXnuT
eCrou HeXAGonAL
BALL STuD
pIVoT à roTuLe
CAGe
CAGe
