1) TURN OFF POWER.
IMPORTANT: Before you start, NEVER attempt any work
without shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your
home. Place the main power switch in the “OFF”
position.
b) Unscrew the fuse(s), or switch “OFF” the circuit breaker
switch(s), that control the power to the fixture or room that
you are working on.
c) Place the wall switch in the “OFF” position. If the fixture
to be replaced has a switch or pull chain, place those in
the “OFF” position.

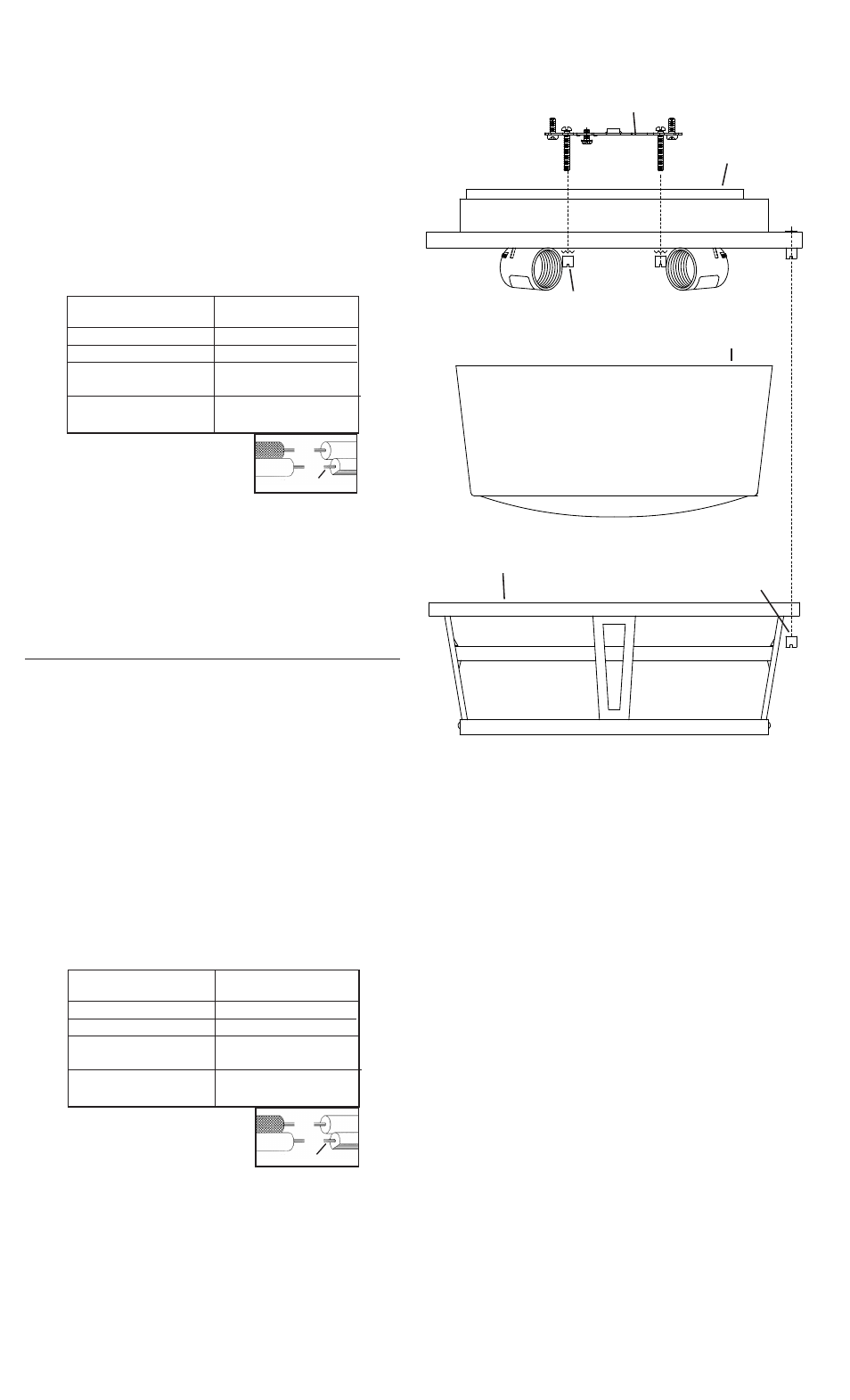

2) Find the appropriate threaded holes on mounting strap.
Assemble mounting screws into threaded holes.
3) Attach mounting strap to outlet box. (Screws not provided)
Mounting strap can be adjusted to suit position of fixture.
4) Make wire connections (connectors not provided.) Reference
chart below for correct connections and wire accordingly.
5) Push fixture to ceiling, carefully passing mounting screws
through holes in fixture.
6) Thread threaded balls onto mounting screw. Tighten
mounting screws to secure fixture to ceiling.
7) Insert recommended bulb.
8) Lower glass down into cage.
9) Raise cage up to fixture. Fit cage over edge of fixture.
10) From the underside of the edge of the cage, thread ball
studs up through holes in edge of cage and into holes in
fixture. Tighten ball studs to secure cage in place.
1) COUPER L’ALIMENTATION SECTEUR.
IMPORTANT:
TOUJOURS couper l’électricité avant de
commencer le travail.
a) Localiser le coffret à fusibles ou le disjoncteur du
domicile. Mettre l’interrupteur principal en position
d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur
Arrêt) qui contrôlent l’alimentation vers le luminaire ou la
pièce dans laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire
à remplacer est doté d’un interrupteur ou d’une chaîne
connectée à l‘interrupteur, placer ces éléments en
position d’Arrêt.
2) Trouver les trous filetés appropriés sur le support de
montage. Visser les vis de montage dans les trous taraudés.
3) Fixer le support de montage sur la boîte à prises. (Vis non
fournies). Le support de montage peut être réglé afin de
positionner correctement le luminaire.
4) Connecter les fils (connecteurs non fournis). Se porter au
tableau ci-dessous pour faire les connexions.
5) Pousser le luminaire vers le plafond en passant soigneusement
les vis de montage par les trous dans le luminaire.
6) Visser les boules filetées sur les vis de montage. Serrer les
boules filetées pour fixer le luminaire au plafond.
7) Installer l’ampoule recommandée.
8) Abaisser le verre dans la cage.
9) Soulever la cage jusqu’au luminaire. Montez la cage sur le
bord du luminaire.
10) Du dessous du bord de la cage, passer les goujons à bille
par les trous situés sur le bord de la cage puis dans les
trous situés dans le toit. Serrer les goujons à bille pour fixer
la cage.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
Date Issued: 8/23/13 IS-49460-CB
FIXTURE
LUMINAIRE
THREADED BALL
BOULE FILETÉ
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
MOUNTING STRAP
SUPPORT DE MONTAGE
CAGE
CAGE
GLASS
VERRE
BALL STUD
GOUJON À BILLE
