1) TURN OFF POWER.

IMPORTANT: Before you start, NEVER attempt any work without

shutting off the electricity until the work is done.

a) Go to the main fuse, or circuit breaker, box in your home. Place

the main power switch in the “OFF” position.

b) Unscrew the fuse(s), or switch “OFF” the circuit breaker switch(s),

that control the power to the fixture or room that you are working on.

c) Place the wall switch in the “OFF” position. If the fixture to be

replaced has a switch or pull chain, place those in the “OFF”

position.

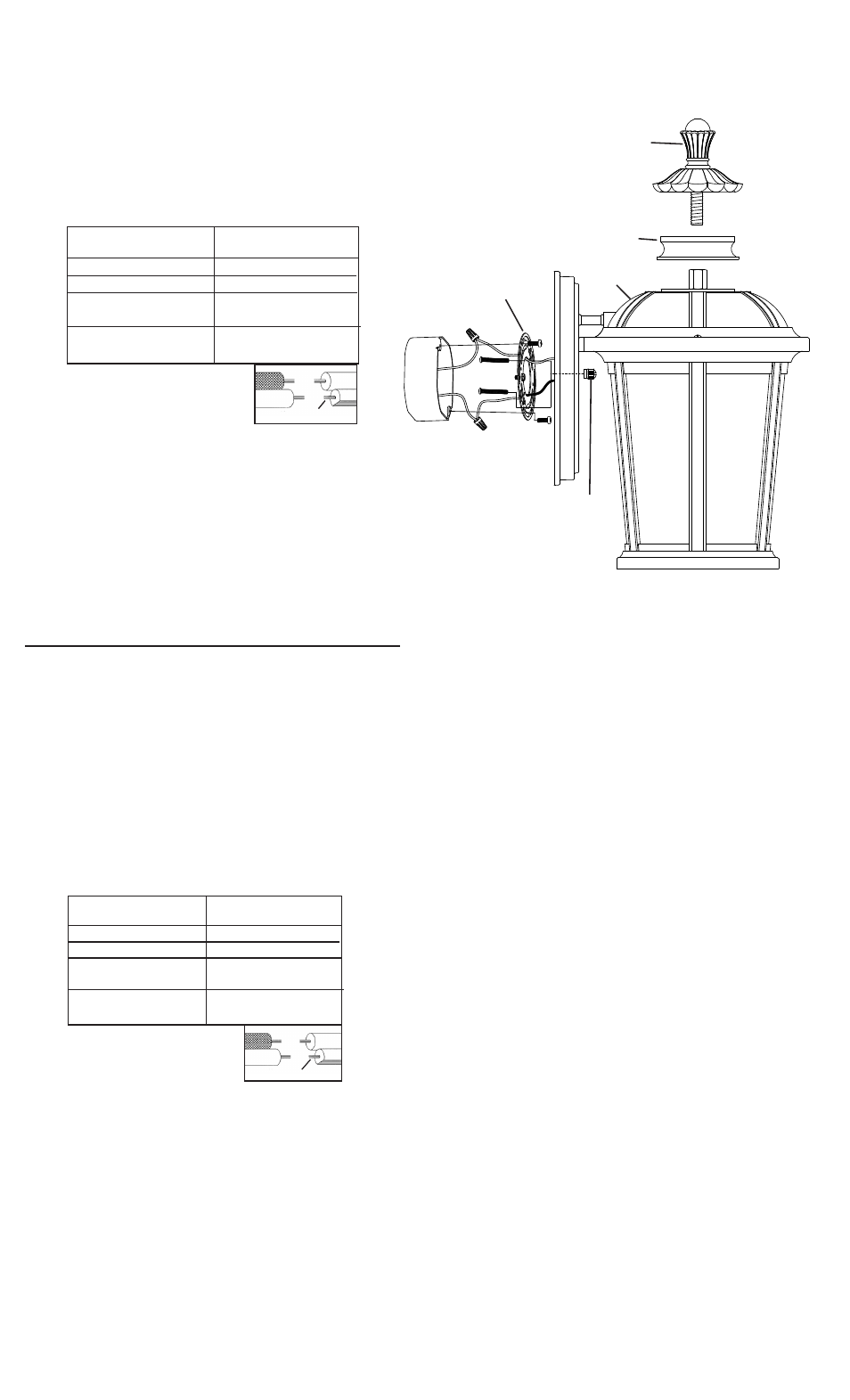

2) Find the appropriate threaded holes on mounting strap. Assemble

mounting screws into threaded holes.

3) Attach mounting strap to outlet box. (Screws not provided). Mounting

strap can be adjusted to suit position of fixture.

4) Make wire connections (connectors not provided.) Reference chart

below for correct connections and wire accordingly.

5) Push fixture to wall, carefully passing mounting screws through

holes.

6) Secure fixture to wall using threaded balls.
7) Pass hole in top trim over coupling on top of roof. Place top trim on

top of roof.

8) Screw threaded pipe on finial into coupling. Tighten finial to secure

in place. (DO NOT over tighten.)

INSTRUCTIONS FOR MOUNTING FIXTURE OUTDOORS AND/OR

IN WET LOCATIONS.

9) Mounting surface should be clean, dry, flat and 1/4” larger that the

canopy on all sides. Any gaps between the mounting surface and

canopy exceeding 3/16” should be corrected as required.

10) With silicone caulking compound, caulk completely around where

back of canopy meets the wall surface to prevent water from seeping

into outlet box.

1) COUPER L’ALIMENTATION SECTEUR.

IMPORTANT:

TOUJOURS couper l’électricité avant de commencer

le travail.

a) Localiser le coffret à fusibles ou le disjoncteur du domicile.

Mettre l’interrupteur principal en position d’Arrêt.

b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt)

qui contrôlent l’alimentation vers le luminaire ou la pièce dans

laquelle le travail est effectué.

c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à

remplacer est doté d’un interrupteur ou d’une chaîne connectée

à l‘interrupteur, placer ces éléments en position d’Arrêt.

2) Trouver les trous filetés appropriés sur la barrette de montage. Vissez

les vis de montage dans les trous filetés.

3) Visser la barrette de montage à la boite de jonction. (Vis non fournies).

La barrette de montage peut etre ajustée pour convenir à la position

de l’applique.

4) Connecter les fils (connecteurs non fournis). Se reporter au tableau

ci-dessous pour faire les connexions. Plaquer l’applique contre le

mur, en passant soigneusement les vis de montage dans les trous.

5) Plaquez l’applique contre le mur, en passant

soigneusement les vis de montage dans les trous.

6) Fixer l’applique conre le mur avec les boules filetées.

7) Passez le trou dans la garniture supérieure sur l’accouplement sur

le dessus du toit. Placez la garniture supérieure sur le dessus du toit.

8) Vissez le tube fileté sur l’ornement dans l’accouplement. Serrer le

fleuron de la maintenir en place. (Ne serrez pas trop.)

INSTRUCTIONS DE MONTAGE DE LUMINAIRE À L’EXTÉRIEUR ET/OU

DANS DES LIEUX HUMIDES.

9) La surface de montage doit être propre, sèche, plate et de 0,6 cm

plus épaisse que le cache sur tous les côtés. Tout écart entre la

surface de montage et le cache dépassant de 0,5 cm doit être rectifié

selon les besoins.

10) À l’aide de matériaux d’étanchéité à la silicone, calfeutrer bien autour

où l’arrière du cache entre en contact avec le mur pour empêcher

l’eau de passer dans la boîte de raccordement.

Connect Black or

Red Supply Wire to:

Connect

White Supply Wire to:

Black

White

*Parallel cord (round & smooth)

*Parallel cord (square & ridged)

Clear, Brown, Gold or Black

without tracer

Clear, Brown, Gold or Black

with tracer

Insulated wire (other than green)

with copper conductor

Insulated wire (other than green)

with silver conductor

*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)

Neutral Wire

Connecter le fil noir ou

rouge de la boite

Connecter le fil blanc de la boîte

A Noir

A Blanc

*Au cordon parallèle (rond et lisse)

*Au cordon parallele (à angles droits el strié)

Au bransparent, doré, marron, ou

noir sans fil distinctif

Au transparent, doré, marron, ou

noir avec un til distinctif

Fil isolé (sauf fil vert) avec

conducteur en cuivre

Fil isolé (sauf fil vert) avec

conducteur en argent

*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).

Fil Neutre

Date Issued: 7/5/13

IS-49411-CB

MOUNTING STRAP

BARRETTE DE MONTAGE

INSTRUCTIONS

For Assembling and Installing Fixtures in Canada

Pour L’assemblage et L’installation Au Canada

THREADED BALL

BOULE FILETÉ

FINIAL

ORNEMENT

TOP TRIM

GARNITURE SUPÉRIEURE

ROOF

TOIT
