1) TURN OFF POWER.
IMPORTANT: Before you start, NEVER attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. Place
the main power switch in the “OFF” position.
b) Unscrew the fuse(s), or switch “OFF” the circuit breaker
switch(s), that control the power to the fixture or room that you
are working on.
c) Place the wall switch in the “OFF” position. If the fixture to be
replaced has a switch or pull chain, place those in the “OFF”
position.
2) Find the appropriate threaded holes on mounting strap. Assemble
mounting screws into threaded holes.
3) Attach mounting strap to outlet box. (Screws not provided). Mounting
strap can be adjusted to suit position of fixture.
4) Make wire connections (connectors not provided.) Reference chart
below for correct connections and wire accordingly.
5) Push fixture to wall, carefully passing mounting screws through
holes.
6) Secure fixture to wall using threaded balls.
7) Raise glass up to fixture. Fit glass inside cage and pass hole in glass
over socket.
8) Slip spacer onto socket then screw socket ring onto socket. (DO NOT
over tighten.)
9) Raise ring up to fixture. Fit ring onto bottom of cage.
10) From inside cage, thread screws down into holes in cage and into ring.
Tighten screws to secure ring to fixture.
INSTRUCTIONS FOR MOUNTING FIXTURE OUTDOORS AND/OR
IN WET LOCATIONS.
11) Mounting surface should be clean, dry, flat and 1/4” larger that the
canopy on all sides. Any gaps between the mounting surface and
canopy exceeding 3/16” should be corrected as required.
12) With silicone caulking compound, caulk completely around where
back of canopy meets the wall surface to prevent water from seeping
into outlet box.
1) COUPER L’ALIMENTATION SECTEUR.
IMPORTANT: TOUJOURS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile.
Mettre l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt)
qui contrôlent l’alimentation vers le luminaire ou la pièce dans
laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée
à l‘interrupteur, placer ces éléments en position d’Arrêt.
2) Trouver les trous filetés appropriés sur la barrette de montage. Vissez
les vis de montage dans les trous filetés.
3) Visser la barrette de montage à la boite de jonction. (Vis non
fournies). La barrette de montage peut etre ajustée pour convenir à
la positionde l’applique.
4) Connecter les fils (connecteurs non fournis). Se reporter au tableau
ci-dessous pour faire les connexions. Plaquer l’applique contre le
mur, en passant soigneusement les vis de montage dans les trous.
5) Plaquez l’applique contre le mur, en passant soigneusement les vis
de montage dans les trous.
6) Fixer l’applique conre le mur avec les boules filetées.
7) Soulevez le verre jusqu’au luminaire. Mettez le verre en place à
l’intérieur de la cage et passez le trou dans le verre sur la douille.
8) Glisser l’entretoise sur la douille. Serrer l’anneau de la douille sur la
douille. (NE PAS serrer avec excès).
9) Soulever l’anneau jusqu’au luminaire. Placer l’anneau sur la partie
inférieure de la cage.
10) De l’intérieur de la cage, insérer les vis dans les trous de la cage et
dans l’anneau. Serrer les vis pour fixer l’anneau au luminaire.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
Date Issued: 4/22/11 IS-49336-CB

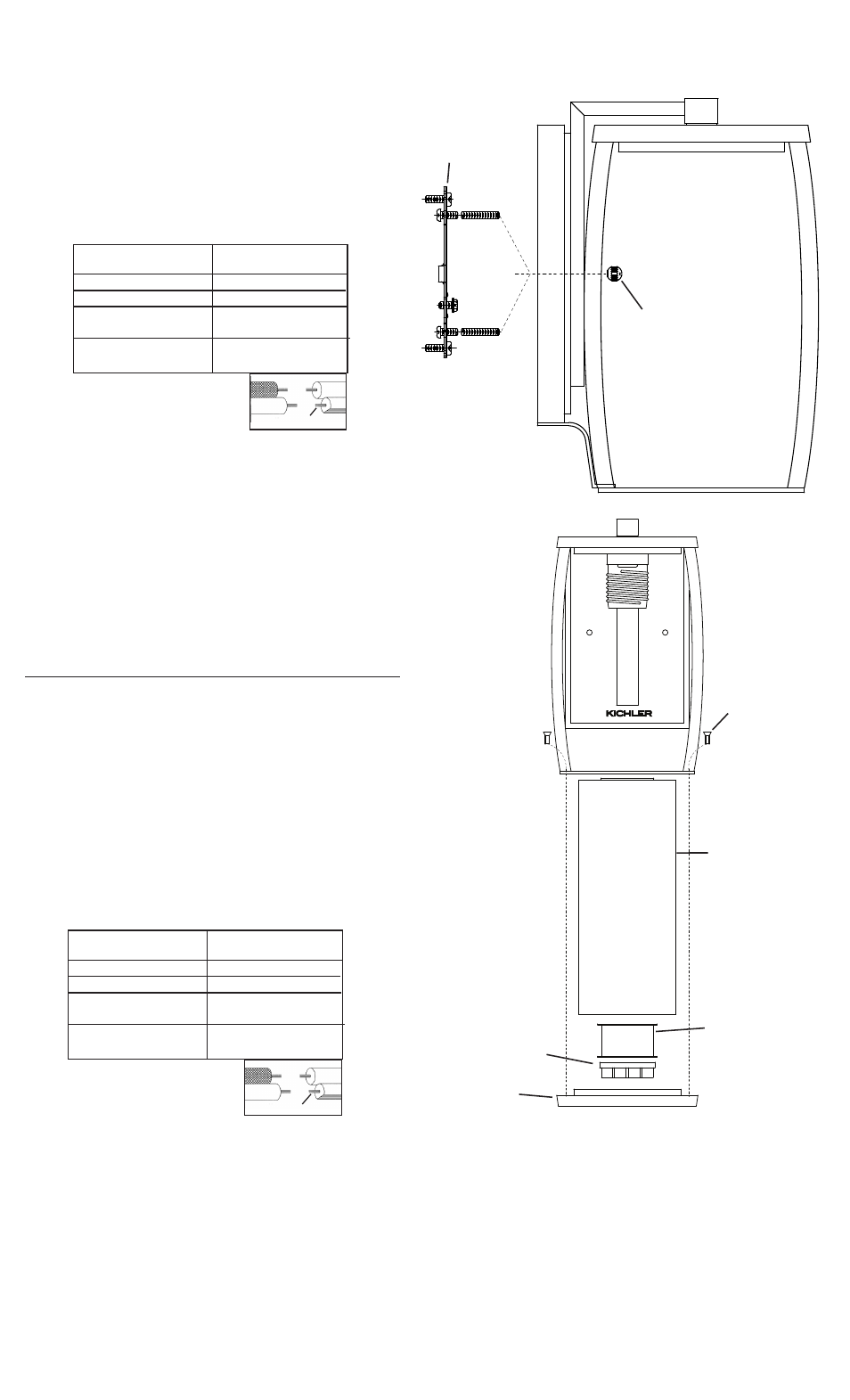

MOUNTING STRAP
BARRETTE DE MONTAGE
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
THREADED BALL
BOULE FILETÉ
GLASS
VERRE
SPACER
ENTRETOISE SOCKET RING
ANNEAU DE LA DOUILLE
INSTRUCTIONS DE MONTAGE DE LUMINAIRE À L’EXTÉRIEUR ET/OU
DANS DES LIEUX HUMIDES.
11) La surface de montage doit être propre, sèche, plate et de 0,6 cm
plus épaisse que le cache sur tous les côtés. Tout écart entre la
surface de montage et le cache dépassant de 0,5 cm doit être
rectifié selon les besoins.
12) À l’aide de matériaux d’étanchéité à la silicone, calfeutrer bien autour
où l’arrière du cache entre en contact avec le mur pour empêcher
l’eau de passer dans la boîte de raccordement.
RING
ANNEAU
SCREW
VIS
