1) TURN OFF POWER.
IMPORTANT: Before you start, NEVER attempt any work
without shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your
home. Place the main power switch in the “OFF”
position.
b) Unscrew the fuse(s), or switch “OFF” the circuit breaker
switch(s), that control the power to the fixture or room
that you are working on.
c) Place the wall switch in the “OFF” position. If the fixture
to be replaced has a switch or pull chain, place those in
the “OFF” position.
2) Thread hexnut onto threaded pipe so that approximately 5
threads are exposed above hexnut. Thread that end of
threaded pipe into mounting strap. Thread second hexnut
onto end of threaded pipe protruding from back of mounting
strap. Tighten both hexnuts against mounting strap
3) Attach mounting strap to outlet box. (Screws not provided)
4) Connect fixture ground wire to outlet box ground wire
with wire connector. (Not provided.) Never connect ground
wire to black or white power supply wire.
5) Make wire connections (connectors not provided.)
Reference chart below for correct connections and wire
accordingly.
6) Push fixture to ceiling, carefully passing threaded pipe
through hole.
7) Secure fixture to ceiling using finial.
8) Insert recommended bulb.
9) Raise cage up to fixture fitting cage over fixture.
10) Thread ball studs up through holes on edge of cage and into
fixture.
11) Tighten ball studs to secure cage to fixture.
1) COUPER L’ALIMENTATION SECTEUR.
IMPORTANT:
TOUJOURS couper l’électricité avant de
commencer le travail.
a) Localiser le coffret à fusibles ou le disjoncteur du
domicile. Mettre l’interrupteur principal en position
d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur
Arrêt) qui contrôlent l’alimentation vers le luminaire ou la
pièce dans laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire
à remplacer est doté d’un interrupteur ou d’une chaîne
connectée à l‘interrupteur, placer ces éléments en
position d’Arrêt.
2) Enfiler l’écrou hexagonal à l’extrémité du tuyau fileté de façon
à ce qu’environ 5 filets soient exposés au-dessus de l’écrou
hexagonal. Enfiler cette extrémité du tuyau fileté dans la
bride de montage. Enfiler le second écrou hexagonal à
l’extrémité du tuyau fileté qui dépasse de la bride de
montage. Serrer les deux écrous hexagonaux à la bride de
montage.
3) Fixer la bride de montage sur la boîte à prises. (Vis non
fournies).
4) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de
mise á la terre au fil d’alimentation noir ou á celui qui est
blanc.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Date Issued: 8/23/13 IS-49389-CB

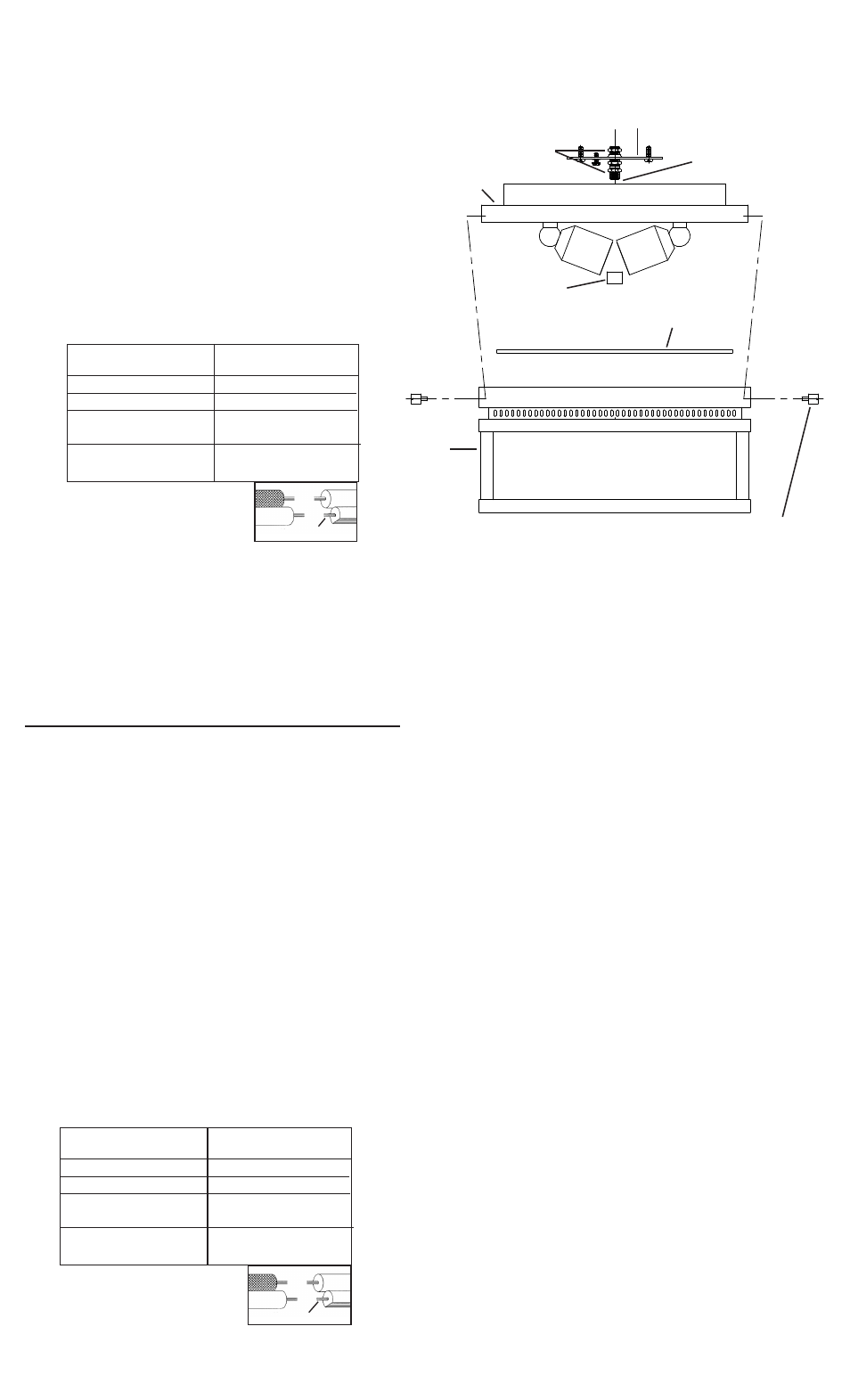

INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
MOUNTING STRAP
BRIDE DE MONTAGE
FIXTURE
LUMINAIRE
FINIAL
ORNEMENT
5) Effectuer les raccordements électriques (les cosses ne sont
pas fournies). Si les fils du lustre ne sont pas noir et blanc,
se reporter au ableau ci-dessous pour effectuer les
raccordements convenables et câbler en conséquence.
6) Rapprocher le luminaire du plafond en passant
soigneusement le tube fileté par le trou.
7) Fixer le luminaire au plafond à l’aide de l’ornement.
8) Installer l’ampoule recommandée.
9) Poser soigneusement le panneau en verre au fond de la
cage.
10) Soulever la cage par dessus le luminaire.
11) Serrer les vis moletées par les trous sur le côté de la cage et
à l’intérieur du luminaire. Serrer les vis moletées pour fixer la
cage sur le luminaire.
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
THREADED PIPE
TUBE FILETÉ
HEXNUT
ECROU HEXAGONAL
CAGE
CAGE
BOTTOM GLASS PANEL
PANNEAU EN VERRE
THUMBSCREW
VIS MOLETÉE
