1) COUPER L’ALIMENTATION SECTEUR.
IMPORTANT:
TOUJOURS couper l’électricité avant de
commencer le travail.
a) Localiser le coffret à fusibles ou le disjoncteur du
domicile. Mettre l’interrupteur principal en position
d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur
Arrêt) qui contrôlent l’alimentation vers le luminaire ou la
pièce dans laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire
à remplacer est doté d’un interrupteur ou d’une chaîne
connectée à l‘interrupteur, placer ces éléments en
position d’Arrêt.
2) Trouver les trous filetés appropriés sur la barrette de montage.
Vissez les vis de montage dans les trous filetés.
3) Visser la barrette de montage à la boite de jonction. (Vis non
fournies). La barrette de montage peut etre ajustée pour
convenir à la positionde l’applique.
4) Connecter les fils (connecteurs non fournis). Se reporter au
tableau ci-dessous pour faire les connexions. Plaquer
l’applique contre le mur, en passant soigneusement les vis de
montage dans les trous.
5) Plaquez l’applique contre le mur, en passant soigneusement
les vis de montage dans les trous.
6) Fixer l’applique conre le mur avec les boules filetées.
7) Soulevez le verre jusqu’au luminaire. Mettez le verre en place
à l’intérieur de la cage et passez le trou dans le verre sur la
douille.
8) Soulever le capuchon inférieur jusqu’au luminaire. Placer le
capuchon inférieur sur la partie inférieure de la cage.
9) De l’intérieur de la cage, insérer les vis dans les trous de la
cage et dans le capuchon inférieur. Serrer les vis pour fixer le
capuchon inférieur au luminaire.
INSTRUCTIONS DE MONTAGE DE LUMINAIRE À L’EXTÉRIEUR
ET/OU DANS DES LIEUX HUMIDES.
10) La surface de montage doit être propre, sèche, plate et de
0,6 cm plus épaisse que le cache sur tous les côtés. Tout
écart entre la surface de montage et le cache dépassant de
0,5 cm doit être rectifié selon les besoins.
11) À l’aide de matériaux d’étanchéité à la silicone, calfeutrer
bien autour où l’arrière du cache entre en contact avec le
mur pour empêcher l’eau de passer dans la boîte de
raccordement.
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
Date Issued: 7/20/12 IS-49339-CB
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada

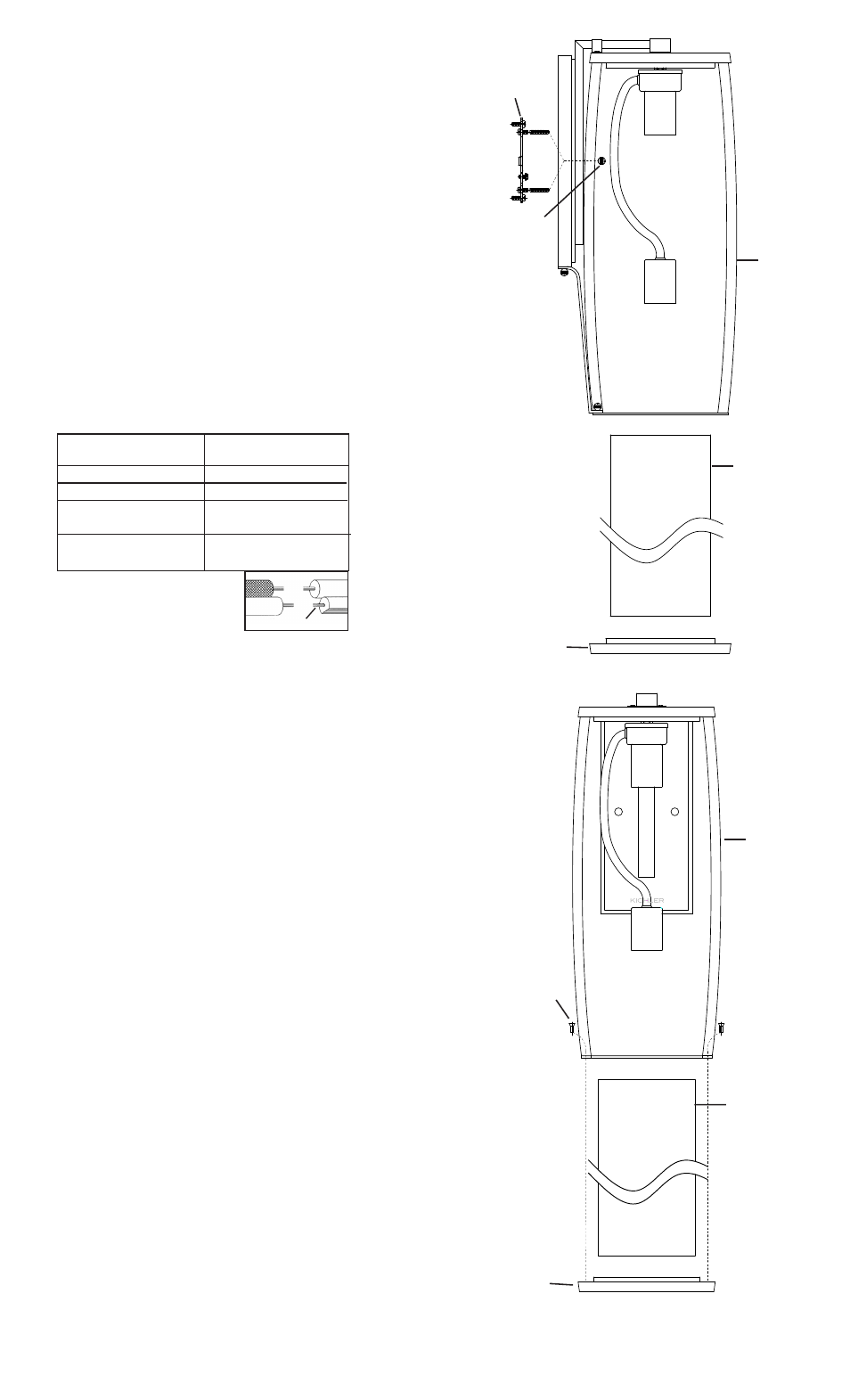

MOUNTING STRAP
BARRETTE DE MONTAGE
THREADED BALL
BOULE FILETÉ
GLASS
VERRE
SCREW
VIS
BOTTOM CAP
CAPUCHON INFÉRIEUR
BOTTOM CAP
CAPUCHON INFÉRIEUR
GLASS
VERRE
CAGE
CAGE
CAGE
CAGE
SEE OTHER SIDE FOR ENGLISH TRANSLATIONS.
VOIR L’AUTRE CÔTÉ DES TRADUCTIONS EN ANGLAIS.
