1) TURN OFF POWER.
IMPORTANT: Before you start, NEVER attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. Place
the main power switch in the “OFF” position.
b) Unscrew the fuse(s), or switch “OFF” the circuit breaker switch(s),
that control the power to the fixture or room that you are working on.
c) Place the wall switch in the “OFF” position. If the fixture to be
replaced has a switch or pull chain, place those in the “OFF”
position.
2) Assemble mounting bracket to mounting surface using hardware suitable
for material of mounting surface. If using the provided anchors, mark
position of holes on mounting surface, drill appropriate holes and assemble
as illustrated.
3) Connect fixture ground wire to outlet box ground wire with wire connector
(not provided). Never connect ground wire to black or white power supply
wires.
4) Make wire connection (connectors not provided). Reference chart below
for correct connections and wire accordingly.
5) Push fixture to wall allowing threaded pipes to pass through holes in
canopy. Care should be taken to insure that wires are completely inside
canopy.
6) Secure fixture to wall using threaded caps.
7) Insert recommended bulb.
8) Lower glass down over socket. Fit bottom of glass inside cup on fixture
base. Carefully turn glass to secure glass in place. (DO NOT over tighten.)
9) Set roof down on top of fixture.
10) Thread screws down through holes in roof and into fixture. Tighten
screws to secure roof in place.
INSTRUCTIONS FOR MOUNTING FIXTURE OUTDOORS AND/OR IN
WET LOCATION.
11) Mounting surface should be clean, dry, flat and 1/4” larger than the
canopy on all sides. Any gaps between the mounting surface and
canopy exceeding 3/16” should be corrected as required.
12) With silicone caulking compound, caulk completely around where back
of canopy meets the wall surface to prevent water from seeping into
outlet box.
1) COUPER L’ALIMENTATION SECTEUR.
IMPORTANT: TOUJOURS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans laquelle
le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
2) Installer le support de montage sur la surface de montage à l’aide de la
quincaillerie appropriée à la surface de montage. En cas d’utilisation des
ancres fournies, marquer la position des trous sur la surface de montage,
percer des trous et assembler selon les illustrations.
3) Connecter le fil de terre à celui de la boîte à prises avec des serre-fils
(non fournis). Ne jamais connecter un fil de mise à la terre aux fils
d’alimentation blanc ou noir du luminaire.
4) Faire les branchements (les serre-fils ne sont pas fournis). Se reporter
au tableau ci-dessous pour effectuer les branchements et le câblage.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Date Issued: 3/23/12 IS-49476-CB
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
5) Pousser le luminaire vers le mur en passant le tube fileté par les trous
du cache. Veiller à ce que les fils se trouvent bien à l’intérieur du cache.
6) Fixer le luminaire au mur à l’aide des bouchons filetés.
7) Installer l’ampoule recommandée.
8) Abaisser le verre pour le placer sur la douille. Placer la partie inférieure
du verre dans la coupelle sur base du luminaire. Tourner soigneusement
le verre pour le bloquer. (NE PAS serrer avec excès).
9) Placer le toit sur le dessus du luminaire,
10) Visser les vis à travers les trous dans le toit et dans le lumianire. Serrer
les vis pour fixer le toit sur le lumianire.
INSTRUCTIONS DE MONTAGE DE LUMINAIRE À L’EXTÉRIEUR ET/OU
DANS DES LIEUX HUMIDES.
11) La surface de montage doit être propre, sèche, plate et de 0,6 cm plus
épaisse que le cache sur tous les côtés. Tout écart entre la surface
de montage et le cache dépassant de 0,5 cm doit être rectifié selon les
besoins.
12) À l’aide de matériaux d’étanchéité à la silicone, calfeutrer bien autour
où l’arrière du cache entre en contact avec le mur pour empêcher l’eau
de passer dans la boîte de raccordement.
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre

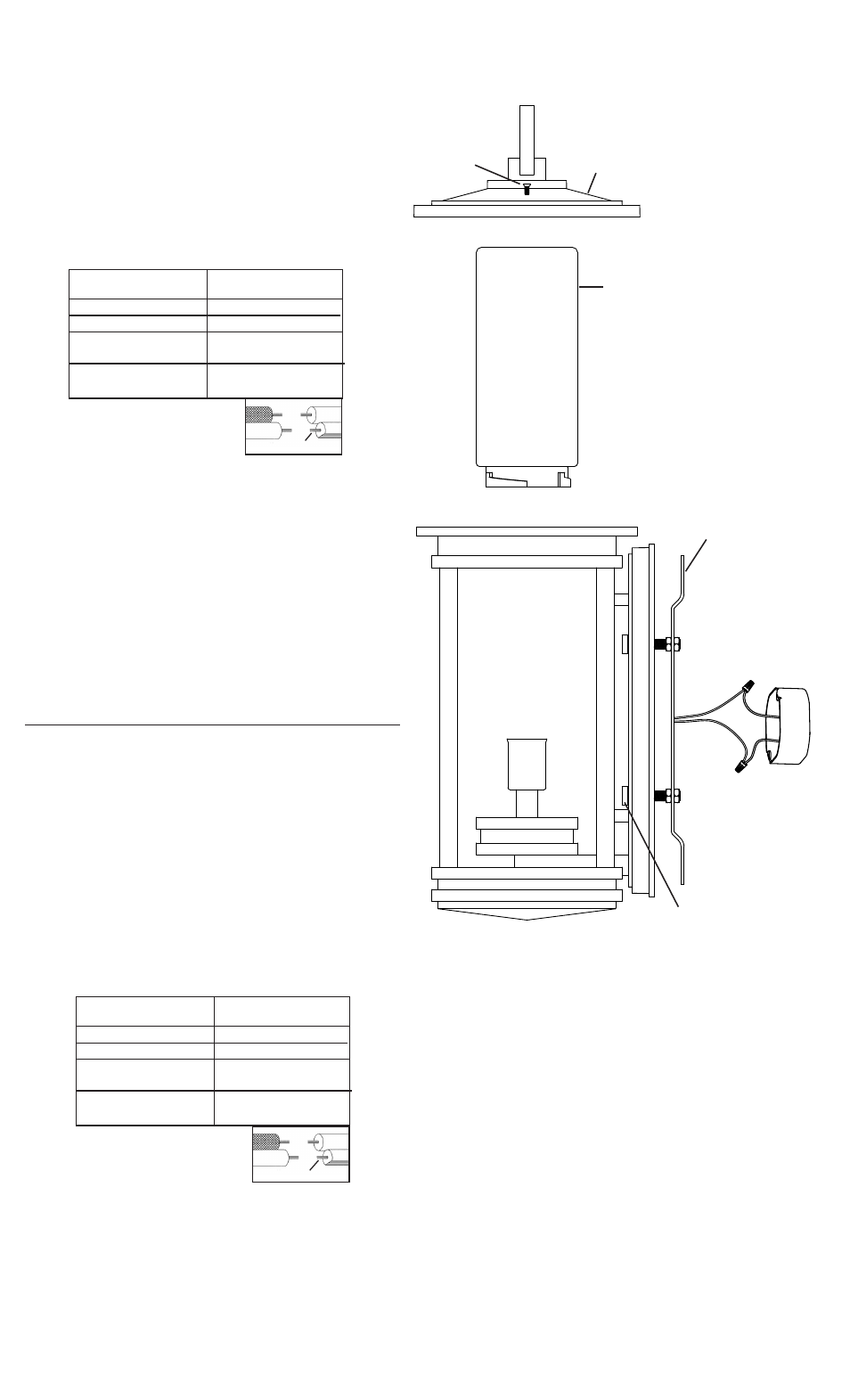

MOUNTING BRACKET
SUPPORT DE MONTAGE
THREADED CAP
BOUCHON FILETÉ
SCREW
VIS
GLASS
VERRE
ROOF
TOIT
