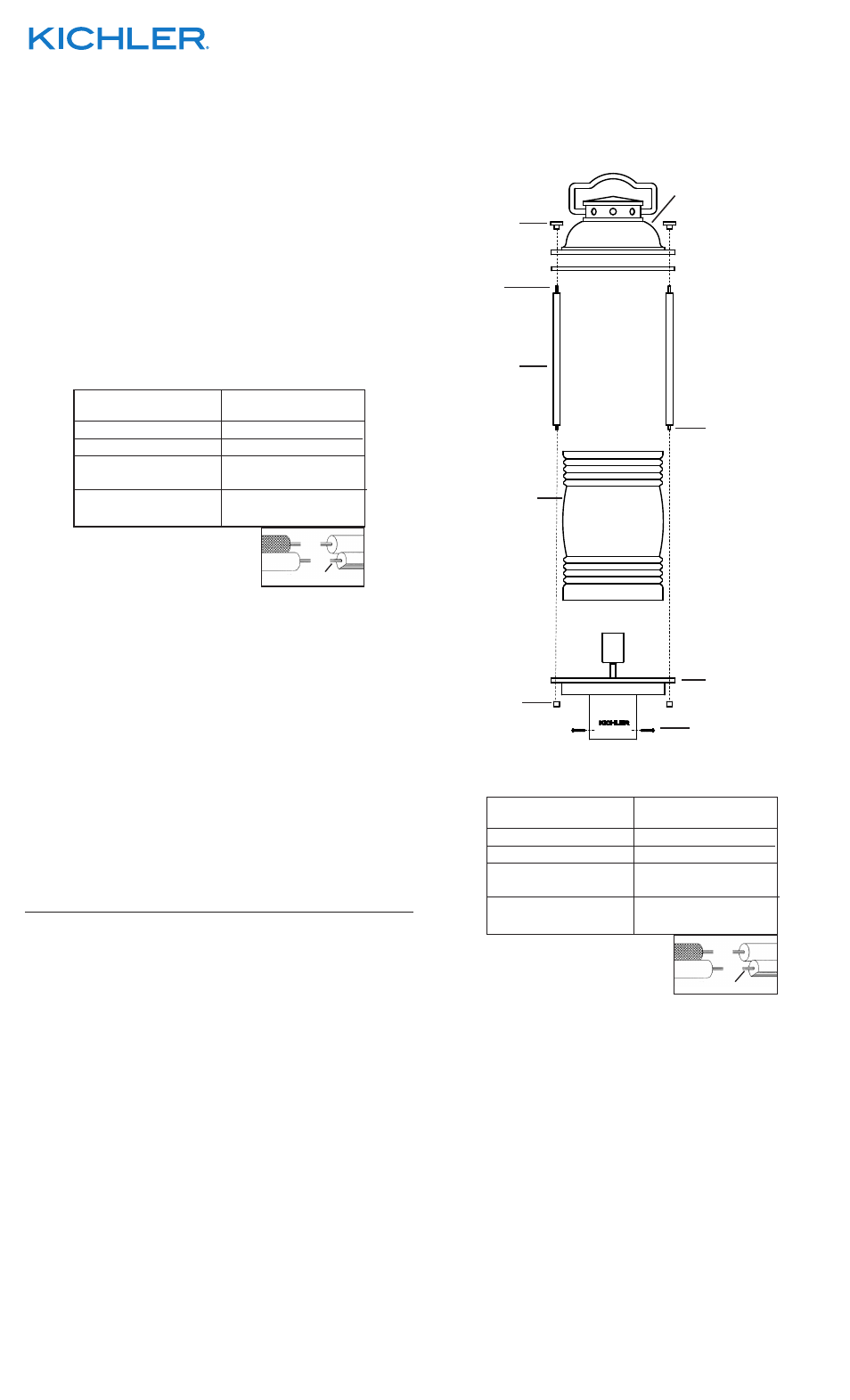

6) Connecter les fils (connecteurs non fournis). Se porter au

tableau ci-dessous pour faire les connexions.

7) Faire glisser le luminaire sur le support et fixer à l’aide des vis.

Les vis doivent s’ajuster correctement dans les trous du

support.
8) Introduire l’ampoule recommandée.
9) Avec la tige positionnée de manière à ce que le capuchon

fileté le plus court soit sur la base de la tige, abaisser une tige

vers la base du luminaire. Passer le goujon fileté court à

l’extrémité de la tige à travers un petit trou le long du bord de

la base du luminaire. Visser le capuchon fileté sur l’extrémité

du goujon fileté court sortant du fond de la base du luminaire.

10) Répéter l’étape 9 pour les autres tiges.
11) Abaisser le verre vers la base du luminaire. Placer le verre

entre les tiges. Abaisser le trou en bas du verre sur l’ampoule

et la douille. Placer le verre en haut de la base du luminaire.

12) Abaisser le capuchon supérieur en direction du luminaire.

Passer les petits trous le long du bord du capuchon supérieur

sur les goujons filetés situés sur la partie supérieure des tiges.

13) Abaisser le toit vers le luminaire. Passer les petits trous le long

du bord du toit sur les extrémités de la tige dépassant de

capuchon. Poser le toit sur la partie supérieure du capuchon

supérieur.
14) Serrer les ornements sur les extrémités de chaque tige sortant

du dessus du toit. (NE PAS serrer avec excès)

1) TURN OFF POWER.

IMPORTANT: Before you start, NEVER attempt any work

without shutting off the electricity until the work is done.

a) Go to the main fuse, or circuit breaker, box in your home.

Place the main power switch in the “OFF” position.

b) Unscrew the fuse(s), or switch “OFF” the circuit breaker

switch(s), that control the power to the fixture or room that

you are working on.

c) Place the wall switch in the “OFF” position. If the fixture to

be replaced has a switch or pull chain, place those in the

“OFF”

position.

2) Slip fixture over post and mark position of mounting holes in post.
3) Remove fixture from post.
4) Drill 3/16” dia holes in post at positions marked .
5) If fixture is provided with ground wire, connect fixture ground

wire to outlet box ground wire with wire connector. (Not provided).

Never connect ground wire to black or white power supply wires.

6) Make wire connections (connectors not provided). Reference

chart below for correct connections and wire accordingly.

7) Slip fixture over post and secure in place using provided

screws. Screws should slip into holes drilled in post.

8) Insert recommended bulb
9) With rod positioned so the shorter threaded stud is on the

bottom of the rod, lower one rod down towards fixture base.

Pass short threaded stud at end of rod down through one

small hole along edge of fixture base. Screw threaded cap

onto end of short threaded stud protruding from bottom of

fixture base.

10) Repeat step 9 for remaining rods.
11) Lower glass down towards fixture base. Fit glass in between

rods. Lower hole in bottom of glass over bulb and socket. Set

glass down on top of fixture base.

12) Lower top cap down towards fixture. Pass small holes along

edge of top cap over threaded studs on top of rods.

13) Lower roof down towards fixture. Pass small holes along edge

of roof over ends of rod protruding from top cap. Set roof

down on top of top cap

13 Screw finials onto ends of each rod protruding from top of

roof. (DO NOT over tighten)

1) COUPER L’ALIMENTATION SECTEUR.

IMPORTANT: TOUJOURS couper l’électricité avant de

commencer le travail.

a) Localiser le coffret à fusibles ou le disjoncteur du domicile.

Mettre l’interrupteur principal en position d’Arrêt.

b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur

Arrêt) qui contrôlent l’alimentation vers le luminaire ou la

pièce dans laquelle le travail est effectué.

c) Mettre l’interrupteur mural en position d’Arrêt. Si le

luminaire à remplacer est doté d’un interrupteur ou d’une

chaîne connectée à l‘interrupteur, placer ces éléments en

position

d’Arrêt.

2) Passer le luminaire par dessus le support et marquer un repère

pour les trous de montage sur le support.

3) Enlever le luminaire du support.
4) Percer des trous de 1/8 po sur chacun des repères du support.
5) Si luminaire est fourni a vec un fil de mise à la terre, le connecter

à la boîte de sortie de courant de mise à la terre avec un

serre-fils (non fourni). Ne jamais connecter un fil de mise à la

terre aux fils d’alimentation noir ou blanc.

Date Issued: 10/10/14

IS-49573-CB

Connect Black or

Red Supply Wire to:

Connect

White Supply Wire to:

Black

White

*Parallel cord (round & smooth)

*Parallel cord (square & ridged)

Clear, Brown, Gold or Black

without tracer

Clear, Brown, Gold or Black

with tracer

Insulated wire (other than green)

with copper conductor

Insulated wire (other than green)

with silver conductor

*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)

Neutral Wire

Connecter le fil noir ou

rouge de la boite

Connecter le fil blanc de la boîte

A Noir

A Blanc

*Au cordon parallèle (rond et lisse)

*Au cordon parallele (à angles droits el strié)

Au bransparent, doré, marron, ou

noir sans fil distinctif

Au transparent, doré, marron, ou

noir avec un til distinctif

Fil isolé (sauf fil vert) avec

conducteur en cuivre

Fil isolé (sauf fil vert) avec

conducteur en argent

*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).

Fil Neutre

INSTRUCTIONS

For Assembling and Installing Fixtures in Canada

Pour L’assemblage et L’installation Au Canada
