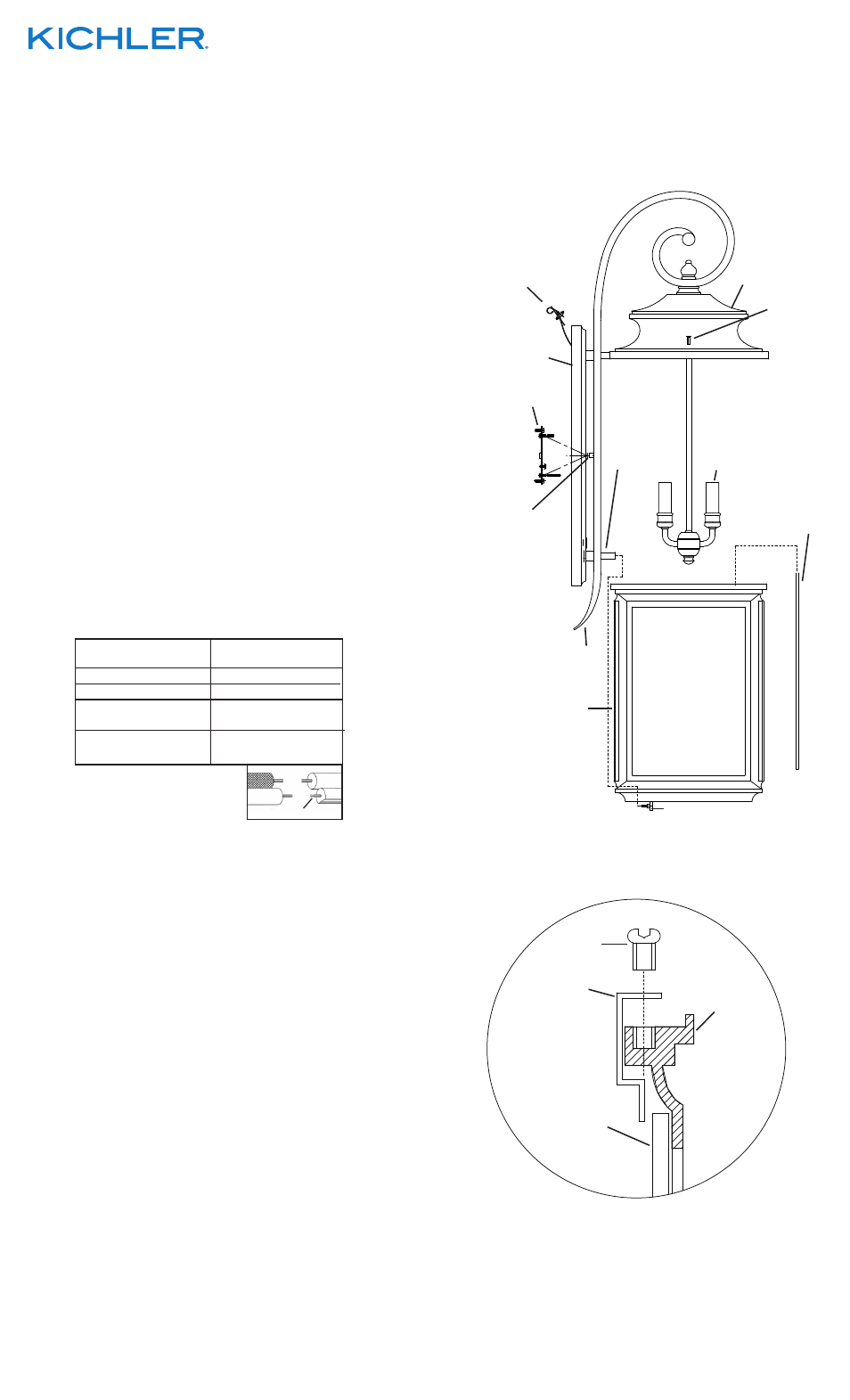

1) Pour installer les panneaux vitrés: Depuis la partie supérieure

de la cage, abaisser le panneau vitré dans le luminaire.

Placer le bord inférieur du verre dans le canal le long de la

partie inférieure à l’intérieur de la cage. Appuyer le panneau

de verre à l’intérieur de la cage. Placer le support à

l’intérieur de la cage. Aligner le trou dans le support au trou

trou sur le bord supérieur de la cage au-dessus du panneau

vitré. Passer la vis par le trou dans le support et dans le trou

dans la cage. Maintenir la partie inférieure du support

légèrement appuyée contre le panneau vitré. (Voir la FIG. 2

pour de plus amples informations sur l’installation du

panneau vitré). Répéter ces étapes pour les autres

panneaux vitrés.

2) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de
commencer le travail.
a) Localiser le coffret à fusibles ou le disjoncteur du

domicile. Mettre l’interrupteur principal en position

d’Arrêt.

b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur

Arrêt) qui contrôlent l’alimentation vers le luminaire ou la

pièce dans laquelle le travail est effectué.

c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire

à remplacer est doté d’un interrupteur ou d’une chaîne

connectée à l‘interrupteur, placer ces éléments en

position d’Arrêt.

3) Trouver les trous filetés appropriés sur la barrette de montage.
Vissez les vis de montage dans les trous filetés.
4) Visser la barrette de montage à la boite de jonction. (Vis
non fournies). La barrette de montage peut etre ajustée pour
convenir à la position de l’applique.

5) Connecter le câble de sécurité assemblé au support de

montage sur le support à l’intérieur du cache.(Ceci permettra
de soutenir le luminaire lors du branchement des fils.)
6) Connecter les fils (connecteurs non fournis). Se reporter au
tableau ci-dessous pour faire les connexions.

7) Plaquez l’applique contre le mur, en passant soigneusement
les vis de montage dans les trous du luminaire.
8) Visser les boules filetées sur les vis de montage. Serrer les
boules filetées pour fixer le luminaire au mur.
9) Introduire l’ampoule recommandée.
10) Soulever la cage jusqu’au luminaire. Passer l’ouverture en
haut de la cage sur les douilles.
11) Placer le bord supérieur de la cage à l’intérieur du toit du
luminaire.
12) Serrer les vis dans les trous dans le toit et dans la cage.
13) De l’intérieur en bas de la cage, serrer la vis moletée à
l’arrière de la cage et dans le trou sur la tige courte en bas
du bras. Serrer la vis moletée pour fixer la cage sur le luminaire.

INSTRUCTIONS DE MONTAGE DE LUMINAIRE À L’EXTÉRIEUR
ET/OU DANS DES LIEUX HUMIDES.
14) La surface de montage doit être propre, sèche, plate et de
0,6 cm plus épaisse que le cache sur tous les côtés. Tout
écart entre la surface de montage et le cache dépassant de
0,5 cm doit être rectifié selon les besoins.
15) À l’aide de matériaux d’étanchéité à la silicone, calfeutrer
bien autour où l’arrière du cache entre en contact avec le
mur pour empêcher l’eau de passer dans la boîte de

raccordement.

Date Issued: 10/25/13

IS-49504-CB

INSTRUCTIONS

For Assembling and Installing Fixtures in Canada

Pour L’assemblage et L’installation Au Canada

Connecter le fil noir ou

rouge de la boite

Connecter le fil blanc de la boîte

A Noir

A Blanc

*Au cordon parallèle (rond et lisse)

*Au cordon parallele (à angles droits el strié)

Au bransparent, doré, marron, ou

noir sans fil distinctif

Au transparent, doré, marron, ou

noir avec un til distinctif

Fil isolé (sauf fil vert) avec

conducteur en cuivre

Fil isolé (sauf fil vert) avec

conducteur en argent

*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).

Fil Neutre
