Kichler 69173 - Manuel

5) Pousser l’applique contre le mur, et faire passer les vis de fixaiton
dans les trous de passage en procédant avec précautions.
6) Fixer l’applique contre le mur à l’aide des rondelles freins et du
bouchon filete.
7) Introduire l’ampoule recommandée.
8) Placer l’abat-jour sur la douille et la plaque arrière.
9) Aligner les trous dans le support du cache avec les trous situés sur
la plaque arrière.
10) Visser les boules filetées dans le support et dans la plaque arrière
pour fixer le cache.
1) TURN OFF POWER.
IMPORTANT: Before you start, NEVER attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. Place
the main power switch in the “OFF” position.
b) Unscrew the fuse(s), or switch “OFF” the circuit breaker
switch(s), that control the power to the fixture or room that you
are working on.
c) Place the wall switch in the “OFF” position. If the fixture to be
replaced has a switch or pull chain, place those in the “OFF”
position.
2) Attach mounting strap to outlet box. (Screws not provided)
3) Thread hexnut onto threaded pipe so that 5 threads are exposed
above hexnut. Thread that end of threaded pipe into mounting strap
and tighten hexnut against mounting strap.
4) Make wire connections (connectors not provided.) Reference chart
below for correct connections and wire accordingly.
5) Push fixture to wall, carefully passing threaded pipe through hole.
6) Secure fixture to wall using threaded cap.
7) Insert recommended bulb.
8) Place shade over socket and back plate.
9) Align holes in bracket on shade with holes in top of back plate.
10) Thread ball studs down through holes in bracket and into back plate.
Tighten ball studs to secure shade in place.
1) COUPER LE COURANT ÉLECTRIQUE.
IMPORTANT: TOUJOURS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile.
Mettre l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt)
qui contrôlent l’alimentation vers le luminaire ou la pièce dans
laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée
à l‘interrupteur, placer ces éléments en position d’Arrêt.
2) Visser le collier de fixaiton à la boîte de jonction (vis non fournies).
3) Visser l’écrou hexagonal sur le tube fileté de façon a laisser cinq fils
a découvert au-dessus de l’ecrou. Enfiler cette extrémite du tube
filete dans le collier de faxation et serrer l’ecrou contre le colllier de
fixation.
4) Connecter les fils (connecteurs non fournis). Se reporter au tableau
ci-dessous pour faire les connexions.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Date Issued: 7/27/12 IS-69173-CB

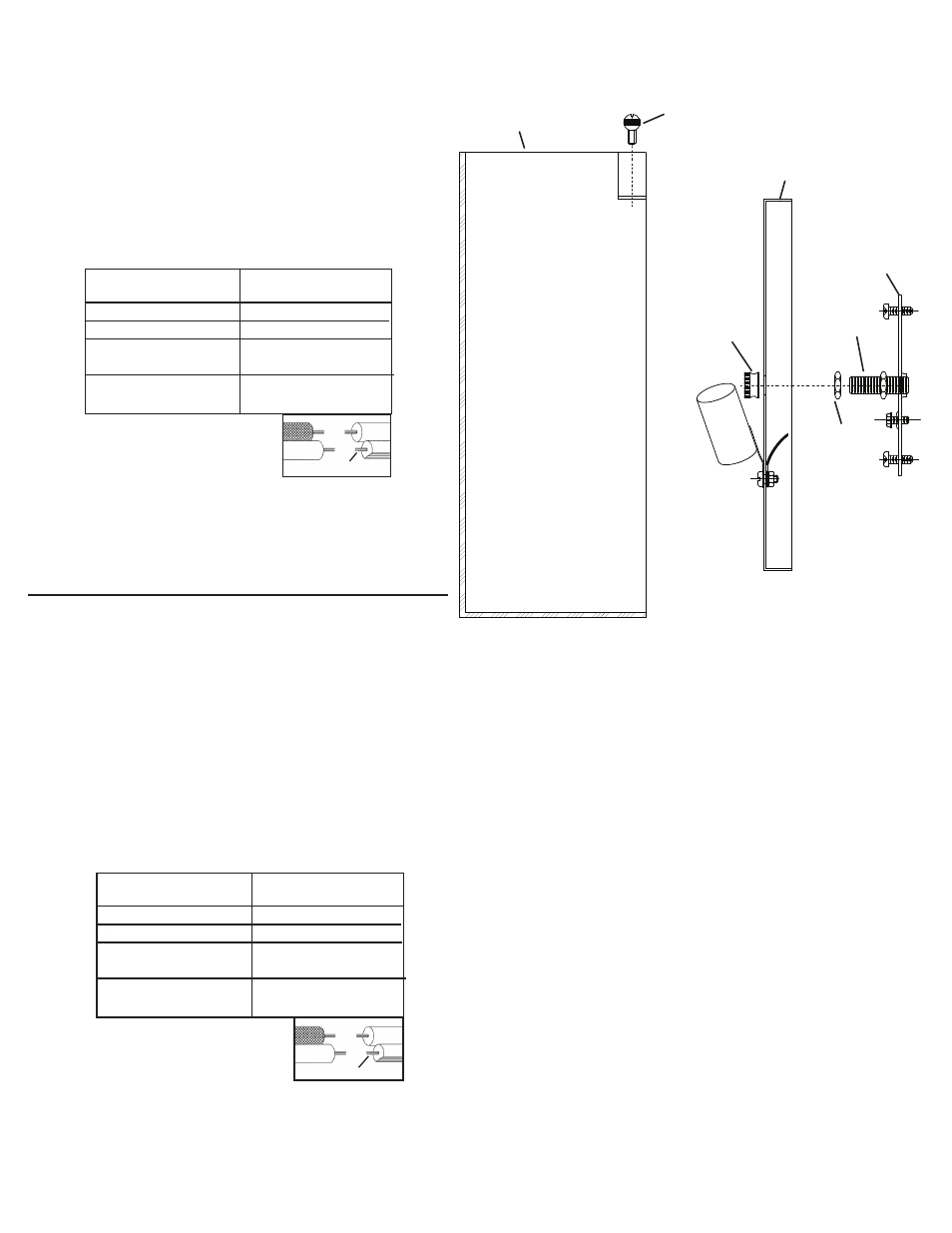

INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
FIXTURE/BACK PLATE
LUMINAIRE/PLAQUE ARRIÈRE
THREADED
CAP
BOUCHON
FILETE
THREADED
PIPE
TUBE FILETÉ
MOUNTING STRAP
COLLLIER DE
FIXATION
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
SHADE
ABAT-JOUR
BALL STUD
BOULES FILETÉ
HEXNUT
ECROU
HEXAGONAL
