1) TURN OFF POWER.
IMPORTANT: Before you start, NEVER attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. Place the
main power switch in the “OFF” position.
b) Unscrew the fuse(s), or switch “OFF” the circuit breaker switch(s),
that control the power to the fixture or room that you are working on.
c) Place the wall switch in the “OFF” position. If the fixture to be
replaced has a switch or pull chain, place those in the “OFF” position.
2) At the center of the backpan remove the 7/8” diameter knockout and
one of the slotted knockouts opposite the 7/8” diameter knockout.
3) Run wire from Romex® conduit through 7/8” diameter hoe and secure
in place with locknut.
4) Anchor the backpan to the wall using the set of holes at each end with
wood screws, toggle bolts, plastic anchors, etc. (not provided).
5) Make wire connections (connectors not provided). Reference chart
below for correct connections and wire accordingly.
6) Screw threaded studs into eyelets on backpan.
7) Slip faceplate over threaded studs and backpan. NOTE: Be certain
wires do not get pinched between backpan and faceplate.
8) Secure faceplate to backpan using lockwashers (Canadian mount only)
and knurl knobs.
9) Raise glass up to fixture. Pass hole in glass over socket.
10) Thread socket ring onto socket. Tighten socket ring to secure glass in
place. (DO NOT over tighten.)
1) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans laquelle le
travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
2) Ouvrir le passage de 1/8 po de diamétre qui se trouve au centre de la
plaque arrière du boitier et l’une des fentes qui est àl’opposé.
3) Faire passer le fil du tube/Romex® dans le trou de 7/8 po de diamètre
et maintenir en place avec le contre-écrou.
4) Fixer la plaque arrière au mur en introduisant les vis à bois, les boulons
d’amarrage, les attaches en plastique,etc. (non fournis) dans les trous
prévus à chaque extrémité.
5) Faire les connexions de fils (les serre-fils ne sont pas fournis). Se
reporter au tableau cidessous pour effectuer les connexions.
6) Mettre les tiges filetées dans les petits trous prévus à cet effet et visser.
7) Glisser la plaque avant par-dessus les tiges filetées et la plaque arrière.
REMARQUE: S’assurer qu’aucun fil n’est coincé entre la plaque arriére
et la plaque avant.
8) Fixer la plaque avant à la plaque arrière à l’aide des rondelles d’arrét
(au Canada seulement) et les boutons moletés.
9) Soulever le verre jusqu’au luminaire. Passer le trou dans le verre sur la
douille.
10) Serrer l’anneau de la douille sur la douille. Resserrer l’anneau de la
douille pour bien fixer le verre. (NE PAS serrer avec excès).
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Date Issued: 5/11/12 IS-45475-CB
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre

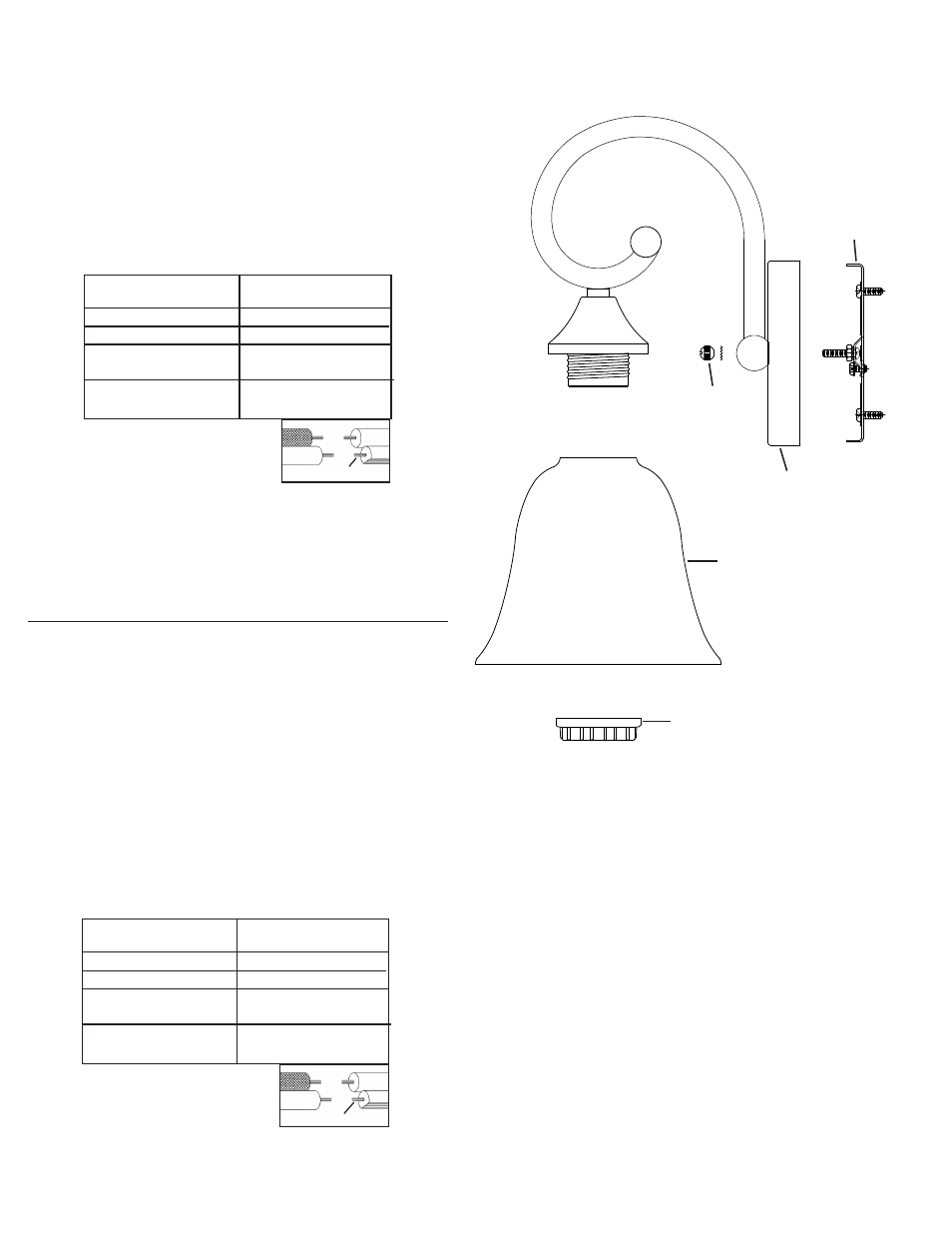

INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
GLASS
VERRE
SOCKET RING
BAGUE DE LA DOUILLE
FACEPLATE
PLAQUE FRONTALE
BACKPAN
PANNEAU ARRIÈRE
KNURL KNOB
BOUTON MOLETÉ
