1) TURN OFF POWER.

IMPORTANT: Before you start, NEVER attempt any work

without shutting off the electricity until the work is done.

a) Go to the main fuse, or circuit breaker, box in your

home. Place the main power switch in the “OFF”

position.

b) Unscrew the fuse(s), or switch “OFF” the circuit breaker

switch(s), that control the power to the fixture or room that

you are working on.

c) Place the wall switch in the “OFF” position. If the fixture

to be replaced has a switch or pull chain, place those in

the “OFF” position.

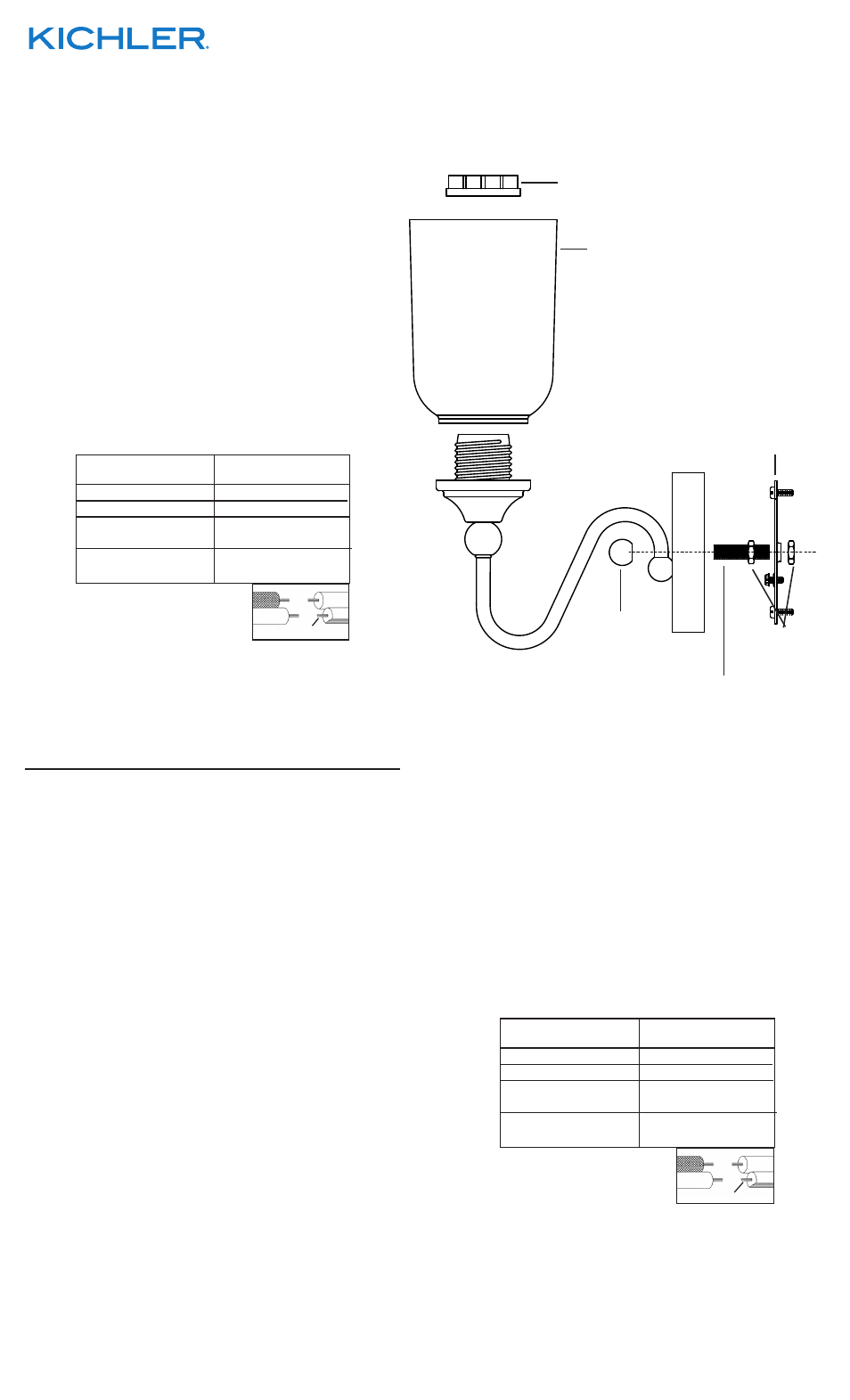

2) Thread hexnut onto threaded pipe so that 5 threads are

exposed below hexnut. From underside of mounting strap,

thread long end of threaded pipe into hole in mounting strap

until hexnut touches mounting strap. Tighten hexnut against

mounting strap.

3) Thread second hexnut onto other end of threaded pipe.

Tighten hexnut up against mounting strap.

4) Attach mounting strap to outlet box. (Screws not provided)
5) Make wire connections (connectors not provided.)

Reference chart below for correct connections and wire

accordingly.

6) Push fixture to wall, carefully passing threaded pipe through

hole in canopy.

7) Screw threaded cap onto threaded pipe. Tighten threaded

cap to secure fixture to wall.

8) Set glass down over socket.
9) Thread socket ring onto socket. Tighten socket ring to secure

glass in place. (DO NOT over tighten.)

1) COUPER LE COURANT ÉLECTRIQUE.

IMPORTANT: TOUJOURS couper l’électricité avant de

commencer le travail.

a) Localiser le coffret à fusibles ou le disjoncteur du

domicile. Mettre l’interrupteur principal en position

d’Arrêt.

b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur

Arrêt) qui contrôlent l’alimentation vers le luminaire ou la

pièce dans laquelle le travail est effectué.

c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire

à remplacer est doté d’un interrupteur ou d’une chaîne

connectée à l‘interrupteur, placer ces éléments en

position

d’Arrêt.

2) Serrer l’écrou hexagonal sur le tube fileté de sorte que 5

filets soient exposés en dessous de l’écrou hexagonal.

Depuis le dessous de la bride de montage, passer

l’extrémité longue du tube fileté dans le trou de la sangle de

montage jusqu’à ce que l’écrou hexagonal soit en contact

avec la bride de montage. *Resserrer l’écrou hexagonal

contre la bride de montage.

3) Serrer le deuxième écrou hexagonal sur l’autre extrémité du

tube fileté. Serrer l’écrou hexagonal contre la bride de montage.

4) Visser le collier de fixaiton à la boîte de jonction (vis non
fournies).

Connect Black or

Red Supply Wire to:

Connect

White Supply Wire to:

Black

White

*Parallel cord (round & smooth)

*Parallel cord (square & ridged)

Clear, Brown, Gold or Black

without tracer

Clear, Brown, Gold or Black

with tracer

Insulated wire (other than green)

with copper conductor

Insulated wire (other than green)

with silver conductor

*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)

Neutral Wire

Date Issued: 7/25/14

IS-45551-CB

INSTRUCTIONS

For Assembling and Installing Fixtures in Canada

Pour L’assemblage et L’installation Au Canada

Connecter le fil noir ou

rouge de la boite

Connecter le fil blanc de la boîte

A Noir

A Blanc

*Au cordon parallèle (rond et lisse)

*Au cordon parallele (à angles droits el strié)

Au bransparent, doré, marron, ou

noir sans fil distinctif

Au transparent, doré, marron, ou

noir avec un til distinctif

Fil isolé (sauf fil vert) avec

conducteur en cuivre

Fil isolé (sauf fil vert) avec

conducteur en argent

*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).

Fil Neutre

HEXNUT

ECROU

HEXAGONAL

THREADED PIPE

TUBE FILETÉ

5) Connecter les fils (connecteurs non fournis). Se reporter au

tableau ci-dessous pour faire les connexions. Plaquer

l’applique contre le mur, en passant soigneusement les vis

de montage dans les trous.

6) Poussez le luminaire au mur, soigneusement passer le tube

fileté dans le trou du cache.

7) Visser le bouchon fileté sur le tube fileté. Serrer le bouchon

fileté pour fixer le luminaire au mur.

8) Installer le verre sur la douille.
9) Resserrer l’anneau de la douille pour bien fixer le verre. (NE

PAS serrer avec excès).

MOUNTING STRAP

COLLLIER DE FIXATION

GLASS

VERRE

SOCKET RING

ANNEAU DE AL DOUILLE
