1) Turn off power.
IMPORTANT: Before you start, neVer attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. place
the main power switch in the “off” position.
b) unscrew the fuse(s), or switch “off” the circuit breaker switch(s),
that control the power to the fixture or room that you are working
on.
c) place the wall switch in the “off” position. If the fixture to be
replaced has a switch or pull chain, place those in the “off” position.
2) find the appropriate threaded holes on mounting strap.
Assemble mounting screws into threaded holes.
3) Attach mounting strap to outlet box. (Screws not provided)
4) Connect fixture ground wire to outlet box ground wire with wire
connector. (not provided.) never connect ground wire to black or white
power supply wire.
5) Make wire connections (connectors not provided.) reference chart
below for correct connections and wire accordingly.

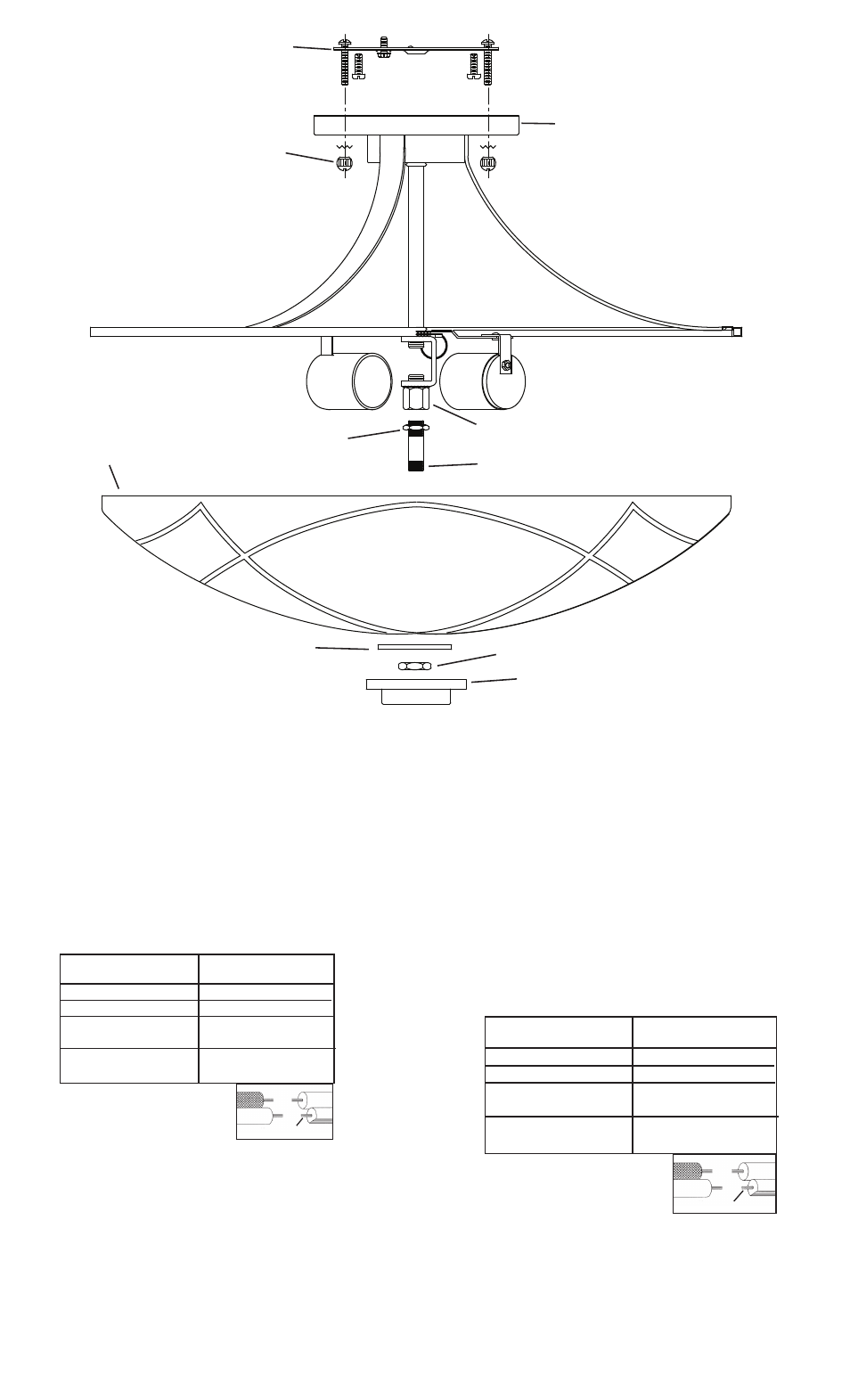

6) push fixture to ceiling, carefully passing mounting screws through holes.
7) Secure fixture to ceiling with threaded balls.
8) Screw short end of threaded pipe with hexnut into coupling at bottom of
fixture.
9) Lift shade up to fixture and carefully slip threaded pipe through hole in
shade.
10) Slip flat washer over end of threaded pipe and screw hexnut onto
threaded pipe. (Do noT over tighten.).
11) Screw finial onto end of threaded pipe. (Do noT over tighten.)
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Date Issued: 11/27/09 IS-69125-CB
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
MounTInG STrAp
BrIDe De MonTAGe
fIXTure
LuMInAIre
fInIAL
orneMenT
1) Couper L’ALIMenTATIon SeCTeur.
IMPORTANT: TouJourS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans laquelle
le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
2) Trouver les trous filetés appropriés sur le support de montage. Visser les
vis de montage dans les trous taraudés.
3) fixer le support de montage sur la boîte à prises. (Vis non fournies).
Le support de montage peut être réglé afin de positionner correctement
le luminaire.
4) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de mise á la terre
de l’assemblage á cllui de la boîte de jonction. ne jamais connecter le fil
de mise åa la terre au fil d’alimentation noir ou á celui qui est blanc.
5) effectuer les raccordements électriques (les cosses ne sont pas
fournies). Si les fils du lustre ne sont pas noir et blanc, se reporter
au ableau ci-dessous pour effectuer les raccordements convenables et
câbler en conséquence.
6) pousser le luminaire vers le plafond en passant soigneusement les vis
de montage par les trous.
7) fixer le luminaire au plafond à l’aide des boules filetées.
8) Visser l’extrémité tube fileté avec l’écrou hexagonal déjà installé dans
l’accouplement sur la partie inférieure du luminaire.
9) Soulever le cache jusqu’au luminaire et passer soigneusement le tube
fileté par le trou dans le cache.
10) passer la rondelle plate sur le tube fileté et visser l’écrou hexagonal sur
l’extrémité du tube fileté.
11) Visser l’ornement sur le tube fileté. (ne pAS serrer avec excès).
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
THreADeD pIpe
TuBe fILeTé
HeXnuT
eCrou HeXAGonAL
THreADeD BALL
BouLe fILeTé
SHADe
L’ABAT-Jour
CoupLInG
ACCoupLeMenT
HeXnuT
eCrou HeXAGonAL
fLAT wASHer
ronDeLLe pLATe
