Kichler 65308 - Manuel

INSTALLATION SUR TIGE CANNELÉE
1) Acheminer le fil du luminaire par les tiges centrales et les visser aux accouplements
en haut du luminaire.
REMARQUE : Appliquer le frein filet sur tous les filets de la tige indiqués par le
symbole (3) pour empêcher la rotation accidentelle du luminaire pendant le
nettoyage, remplacement de lampe, etc.
2) Abaisser la garniture supérieure sur les tiges centrales en passant les trous situés
dans la garniture supéreure sur les extrémités des tiges centrales.
3) Acheminer le fil du luminaire par les autres tiges et les visser en haut des tiges
centrales.
4) Abaisser l’abat-jour sur la partie supérieure des tiges en passant les trous dans le
cache sur les extrémités des tiges.
5) Visser les rondelles de blocage puis les écrous hexagonaux sur les extrémités des
tiges. Visser les écrous hexagonaux pour fixer le cache sur le luminaire.
6) Couper l’alimentation secteur.
7) Visser la barrette de montage à la boîte de jonction. (Vis non fournies).
8) Visser l’écrou hexagonal sur la tige filetée de façon à laisser apparaître 5 filets
au-dessus de l’écrou hexagonal. Visser cette extrémité de la tige filetée sur la
barrette de montage et serrer l’écrou hexagonal contre la barrette de montage.
9) Effectuer les raccordements électriques (les cosses ne sont pas fournies). Si les
fils du lustre ne sont pas noir et blanc, se reporter au tableau ci-dessous pour
effectuer les raccordements convenables et câbler en conséquence.
10) Plaquer l’armature contre le plafond, en passant soigneusement la tige filetée
dans le trou.
11) Bloquer le luminaire contre le plafond avec le capuchon fileté.
12) Lever la garniture inférieure jusqu’au luminaire en passant les trous dans la
garniture inférieure sur les tubes filetés situés sur la partie inférieure du luminaire.
13) Visser les ornements sur l’extrémité des tubes filetés.
14) Placer l’abat-jour sur les lyres de sorte que le goujon fileté en haut de la lyre
passe par le trou situé en haut de l’abat-jour.
15) Visser les ornements sur les goujons filetés afin de maintenir les abat-jours en
place.
MONTAGE DES LIENS EN BOUCLE/MAILLON
1) Suivre les étapes 1, 2 et 3 des instructions Montage de la tige.
2) Visser le tube fileté dans les extrémités des tiges.
3) Visser les boucles sur l’extrémité de chaque tube fileté.
4) Ajouter un maillon à chaque boucle et puis une autre boucle à chaque maillon.
5) Visser le tube fileté dans les extrémités des boucles.
6) Passer les tubes filetés sur les boucles par les trous situés dans le cache.
7) Passer une rondelle de blocage sur chaque extrémité des tubes filetés et visser un
écrou hexagonal dans les tubes filetés.
8) Suivre les étapes 6 à 15 des instructions Montage de la tige.
RIDGED STEM MOUNT
1) Pass wire from fixture though center stems and screw center stems to couplings
on top of fixture body.
NOTE: Thread locking compound must be applied to all stem threads as noted
with symbol (3) to prevent accidental rotation of fixture during cleaning, relamping, etc.
2) Lower top trim over center stems passing holes in top trim over ends of center stems.
3) Pass fixture wire through remaining stems and screw stems to top of center stems.
4) Lower canopy down over top of stems passing holes in canopy over ends of stems.
5) Thread lockwashers then hexnuts onto ends of stems. Tighten hexnuts to secure
canopy to fixture.
6) Turn off power.
7) Attach mounting strap to outlet box. (Screws not provided.)
8) Thread hexnut onto threaded pipe so that 5 theads are exposed above hexnut.
Thread that end of the threaded pipe into mounting strap and tighten hexnut
against mounting strap.
9) Make wire connections (connectors not provided). Reference chart
below for correct connections and wire accordingly.
10) Push fixture to ceiling, carefully passing threaded pipe through hole.
11) Secure fixture to ceiling with finial.
12) Raise bottom trim up to fixture passing holes in bottom trim over threaded
pipes on bottom of fixture body.
13) Screw finials onto ends of threaded pips.
14) Lower shades down over harps passing threaded stud on top of harp through
hole in top of shade.
15) Screw finials onto threaded studs to secure shades in place.
LOOP/CHAIN LINK MOUNT
1) Follow steps 1, 2 and 3 from Stem Mount Instructions.
2) Screw threaded pipe into end of each stem.
3) Screw loops onto end of each threaded pipe.
4) Add one chain link to each loop and add second loop to each chain link.
5) Screw threaded pipe into end of each loop.
6) Pass each threaded pipe on loops through holes in canopy.
7) Slip one lockwasher over end of each threaded pipe and screw one hexnut onto
threaded pipes.
8) Follow steps 6 - 15 from Stem Mount Instructions.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre

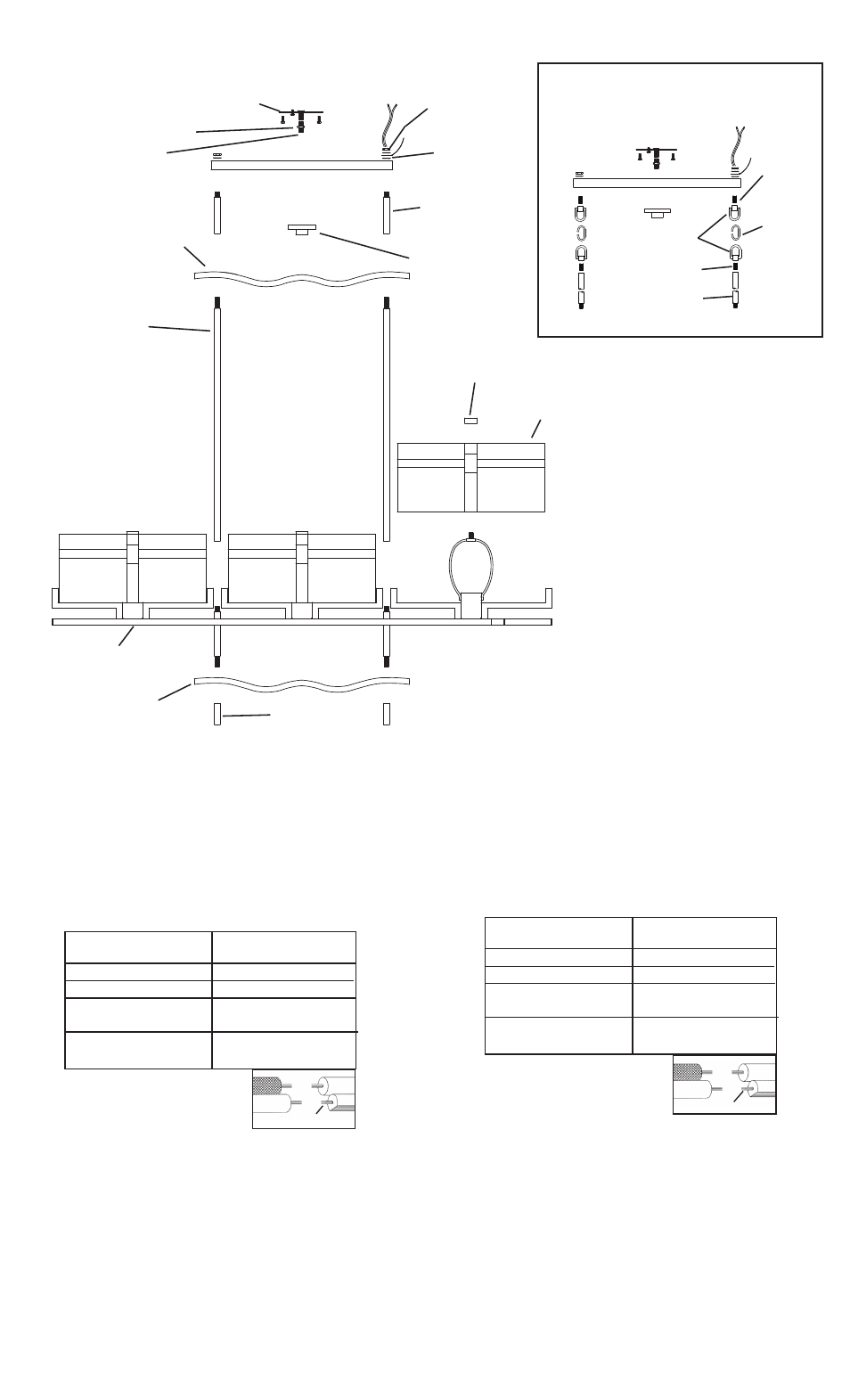

Date Issued: 7/14/09 IS-65308-CB
MOUNTING STRAP
COLLIER DE FIXATION
SHADE
ABAT-JOUR
FIXTURE BODY
LUMINAIRE
FINIAL
ORNEMENT
THREADED PIPE
TUBE FILETé
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
HEXNUT
ECROU HEXAGONAL
HEXNUT
ECROU HEXAGONAL
LOCKWASHER
RONDELLE DE
BLOCAGE
FINIAL
ORNEMENT
FINIAL
ORNEMENT
BOTTOM TRIM
GARNITURE INFéRIEURE
TOP TRIM
GARNITURE SUPéRIEURE
CENTER STEM
TIGE CENTRALE
STEM
TIGE
LOOP/CHAIN LINK
LAZO/ ESLABÓN DE CADENA
LOOP
BOUCLE
CHAIN LINK
MAILLON DE
CHAÎNE
THREADED
PIPE
TUBE
FILETé
THREADED PIPE
TUBE FILETé
STEM
TIGE
3
3
4
