17) Connecter les fils (connecteurs non fournis). Se reporter au tableau ci-dessous

pour faire les connexions.

18) Placer le cache au plafond.

19) Fixer le cache en serrant la bague fileté sur le collier-écrou.

1) Place socket assembly inside shade. Pass threaded pipe on top of socket assembly

up through hole in top of shade.

2) Screw bottom of center column on to threaded pipe protruding from top of shade.

3) Pass threaded pipe up through hole in shade. Screw end of threaded pipe into

coupling on bottom of socket assembly.

4) Thread finial onto end of threaded pipe protruding from bottom of shade.

5) Insert recommended bulbs.

6) Screw center stem to top of fixture body.

7) Pass wire through stem and screw stem to top of center stem.

NOTE: Thread locking compound must be applied to all stem threads as noted

with symbol (3) to prevent accidental rotation of fixture during cleaning,

relamping, etc.

8) Attach small loop to stem.

9) Turn oFF Power.

IMPORTANT: Before you start, neVer attempt any work without

shutting off the electricity until the work is done.

a)

Go to the main fuse, or circuit breaker, box in your home. Place the main

power switch in the “oFF” position.

b)

unscrew the fuse(s), or switch “oFF” the circuit breaker switch(s), that

control the power to the fixture or room that you are working on.

c)

Place the wall switch in the “oFF” position. If the fixture to be replaced has

a switch or pull chain, place those in the “oFF” position.

10) Take threaded pipe from parts bag and screw in screw collar loop a minimum of

6 mm (1/4”). Lock into place with hexnut.

11) run another hexnut down threaded pipe almost touching first hexnut. now screw

threaded pipe into mounting strap. Mounting strap must be positioned with

extruded thread faced into outlet box. Threaded pipe must protrude out the back

of mounting strap. Connect mounting strap to outlet box.

12) unscrew the threaded ring from screw collar loop. Take canopy and pass over

screw collar loop. Approximately one half of the screw collar loop exterior threads

should be exposed. Adjust screw collar loop by turning assembly up or down in

mounting strap. remove canopy.

13) After desired position is found, tighten top hexnut up against the bottom of the

mounting strap.

14) Slip canopy over screw collar loop and thread on threaded ring. Attach chain (with

fixture connected) to bottom of screw collar loop. unscrew threaded ring, let

canopy and threaded ring slip down.

15) weave electrical wire and ground wire through chain links no more than 3 inches

apart. Pass wire through threaded ring, canopy, screw collar loop, threaded pipe

and into outlet box.

16) Connect fixture ground wire to outlet box ground wire with wire connector.

(not provided.) never connect ground wire to black or white power supply wire.

17) Make wire connections (connectors not provided). reference chart below for correct

connections and wire accordingly.

18) raise canopy to ceiling

19) Secure canopy in place by tightening threaded ring onto screw collar loop.

1) Placer l’assemblage de la douille à l’intérieur de l’abat-jour. Faire passer le tuyau

fileté au-dessus de l’assemblage de la douille dans le trou de la partie supérieure

de l’abat-jour.

2) Visser la partie inférieure de la colonne centrale sur le tuyau fileté qui dépasse de

la partie supérieure de l’abat-jour.

3) Faire passer le tuyau fileté par le trou de l’abat-jour. Visser l’extrémité du tuyau

fileté dans le couplage au bas de l’assemblage de la douille.

4) enfiler l’ornement à l’extrémité du tuyau fileté qui dépasse de la partie inférieure

de l’abat-jour.

5) Insérer les ampoules recommandées.

6) Visser la tige centrale dans le haut du luminaire.

7) Acheminer le fil du luminaire par la tige et visser la tige sur haut du luminaire.

REMARquE: appliquer le frein filet sur tous les filets de la tige indiqués par le

symbol (4) œpour empêcher la rotation accidentelle du luminaire pendant le

nettoyage, remplacement de lampe, etc.

8) Attacher la petite boucle à la dernière tige.

9) CouPer Le CourAnT.

IMPORTANT: TouJourS couper l’électricité avant de commencer le travail.

a)

Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre

l’interrupteur principal en position d’Arrêt.

b)

Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui contrôlent

l’alimentation vers le luminaire ou la pièce dans laquelle le travail est

effectué.

c)

Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à remplacer

est doté d’un interrupteur ou d’une chaîne connectée à l‘interrupteur, placer

ces éléments en position d’Arrêt.

10) Visser le tube fileté (qui se trouve avec les pièces détachées) dans le collier-

écrou, sur une longueur minimum de 6 mm (1/4 po). Fixer avec un écrou

hexagonal.

11) Visser un second écrou hexagonal de manière à ce qu’il touche presque le premier.

Visser ensuite le tube fileté sur la patte de fixation, en le faisant dépasser et en

dirigeant la partie filetée des vis vers la boîte de jonction. Connecter la patte de

fixation à la boîte de jonction.

12) Dévisser la bague filetée du collier-écrou. Passer le cache sur le collier-écrou.

environ la moitié de filetage extérieur de celui-ci doit être apparent. Fixer le collier-

écrou en faisant pivoter l’assemblage vers le haut ou vers le bas. enlever le cache.

13) La bonne position étant trouvée, serrer l’écrou hexagonal supérieur contre le

partie inférieur de la patte de fixation.

14) Glisser le cache sur le collier-écrou et enfiler sur la bague filetée. Attacher la

chaine (avec l’assemblage connecté) au bas du collier-écrou. Dévisser la bague

filetée et laisser glisser le cache et la bague filetée.

15) entrelacer le fil électrque et le fil de mise á la terre et faire passer le tout dans les

anneaux de la chaîne en espaçant au maximum de 3 po. Passer le fil dans la

bague filetée, le cache, le collier-écrou, le tube fileté et la boîte de jonction.

16) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de mise á la terre au fil

d’alimentation noir ou á celui qui est blanc.

Connect Black or

Red Supply Wire to:

Connect

White Supply Wire to:

Black

White

*Parallel cord (round & smooth)

*Parallel cord (square & ridged)

Clear, Brown, Gold or Black

without tracer

Clear, Brown, Gold or Black

with tracer

Insulated wire (other than green)

with copper conductor

Insulated wire (other than green)

with silver conductor

*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)

Neutral Wire

Date Issued: 10/9/09

IS-65325-CB

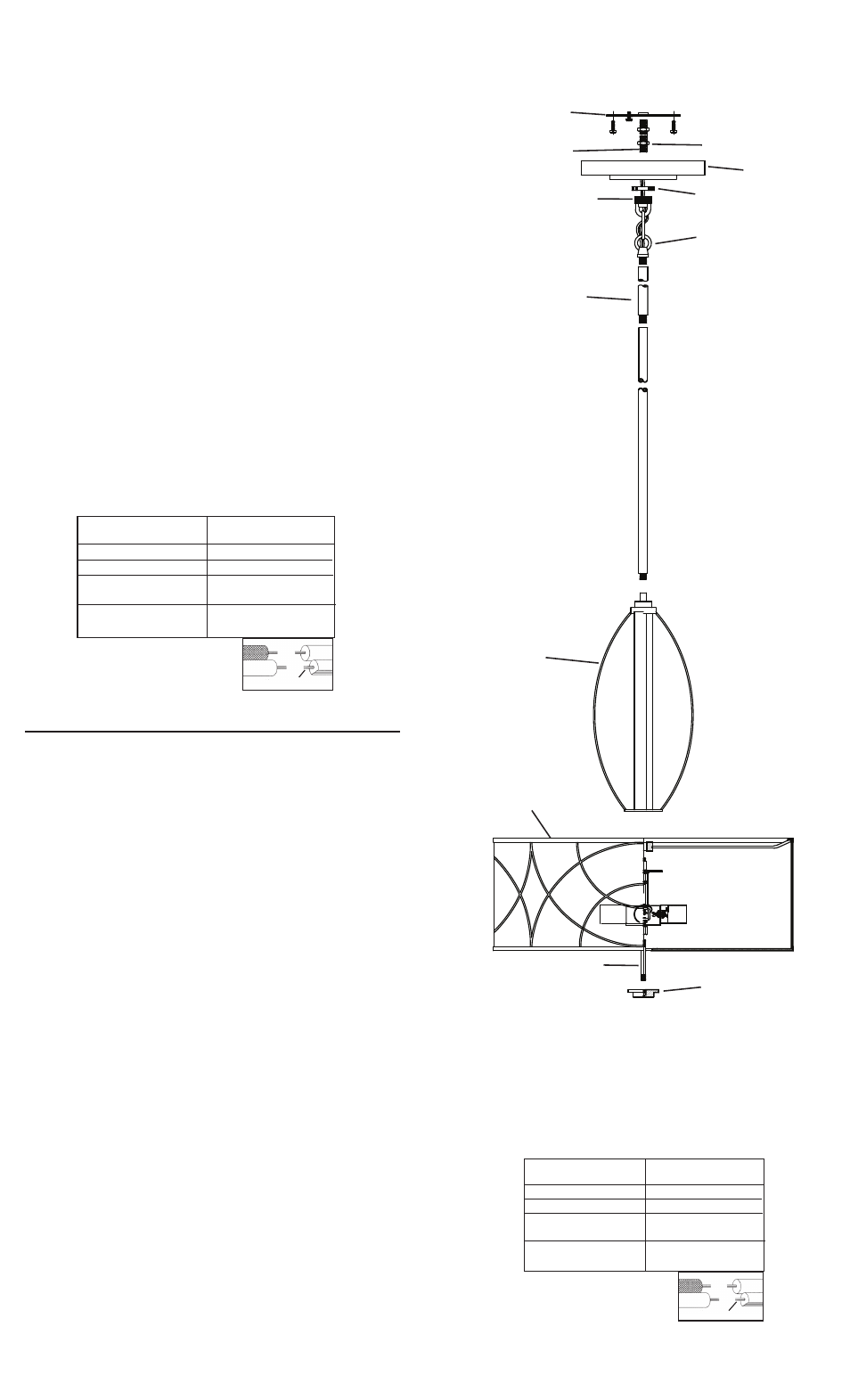

INSTRUCTIONS

For Assembling and Installing Fixtures in Canada

Pour L’assemblage et L’installation Au Canada

FIXTure BoDY

LuMInAIre

MounTInG STrAP

PATTe De FIXATIon

HeXnuT

eCrou HeXAGonAL

THreADeD PIPe

TuBe FILeTé

SCrew CoLLAr LooP

CoLLIer-éCrou

CAnoPY

CACHe

THreADeD rInG

BAGue FILeTée

LooP

BouCLe

SHADe

L’ABAT-Jour

Connecter le fil noir ou

rouge de la boite

Connecter le fil blanc de la boîte

A Noir

A Blanc

*Au cordon parallèle (rond et lisse)

*Au cordon parallele (à angles droits el strié)

Au bransparent, doré, marron, ou

noir sans fil distinctif

Au transparent, doré, marron, ou

noir avec un til distinctif

Fil isolé (sauf fil vert) avec

conducteur en cuivre

Fil isolé (sauf fil vert) avec

conducteur en argent

*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).

Fil Neutre

STeM

TIGe

3

3

FInIAL

orneMenT

3

THreADeD PIPe

TuBe FILeTé
