SEMI FLUSH INSTALLATION INSTRUCTIONS
1) Thread small threaded pipe into end of swivel.
2) Pass threaded pipe on end of swivel through hole in canopy.
3) Slip small washer then lockwasher over end of threaded pipe protruding from
inside canopy. Thread hexnut onto threaded pipe. Tighten hexnut to secure swivel
to canopy.
NOTE DIRECTION OF SWIVEL IN ACCORDANCE WITH CEILING.
4) Follow steps #10-16 in Stem Mount Installation Instructions.
INSTRUCTIONS POUR INSTALLATION SEMI-ENCASTRÉE
1) Visser un petit tube fileté dans l’extrémité de la rotule.
2) Faire passer le tube fileté sur l’extrémité de l’jusqu’à rotule dans le trou du cache.
3) Slip lockwasher over end of threaded pipe protruding from inside canopy. Thread
hexnut onto threaded pipe. Tighten hexnut to secure swivel to canopy.
NOTE DIRECTION OF SWIVEL IN ACCORDANCE WITH CEILING.
4) Suivre les étapes de 10 à 16 des instructions d’installation de tige de montage.
3
STEM MOUNT INSTALLATION INSTRUCTIONS
1) Pass wire from fixture through stem and screw stem to top of coupling.
NOTE: Thread locking compound must be applied to all stem threads as noted
with symbol (3) to prevent accidental rotation of fixture during cleaning, relamping, etc.
2) Pass fixture wire through remaining stems and screw stems together.
3) If using swivel for sloped ceilings, pass fixture wire through swivel and thread
swivel onto top of last stem.
4) Thread small threaded pipe into end of swivel.
5) Pass threaded pipe on end of swivel up through hole in canopy.
6) Slip lockwasher over end of threaded pipe protruding from inside canopy. Thread
hexnut onto threaded pipe. Tighten hexnut to secure swivel to canopy.
NOTE DIRECTION OF SWIVEL IN ACCORDANCE WITH CEILING.
7) If not using swivel, thread small threaded pipe into end of last stem.
8) Pass threaded pipe on end of stem up through hole in canopy.
9) Slip lockwasher over end of threaded pipe protruding from inside canopy. Thread
hexnut onto threaded pipe. Tighten hexnut to secure stem to canopy.
10) TURN OFF POWER.
IMPORTANT: Before you start, NEVER attempt any work without shutting off the
electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. Place the main
power switch in the “OFF” position.
b) Unscrew the fuse(es), or switch “OFF” the circuit breaker switch(es), that
control the power to the fixture or room that you are working on.
c) Place the wall switch in the “OFF” position. If the fixture to be
replaced has a switch or pull chain, place those in the “OFF” position.
11) Find the appropriate threaded holes on mounting strap. Assemble mounting
screws into threaded holes.
12) Attach mounting strap to outlet box. (Screws not provided). Mounting strap can
be adjusted to suit position of fixture.
13) Make wire connections (connectors not provided.) Reference chart below for correct
connections and wire accordingly.
14) Push fixture to ceiling, carefully passing mounting screws through holes in canopy.
15) Secure fixture to ceiling with knurl knobs.
16) Set glass down over socket.
INSTRUCTIONS POUR L’INSTALLATION DE TIGE DE MONTAGE
1) Acheminer le fil du luminaire par la tige et visser la tige en haut du luminaire.
REMARQUE : appliquer le frein filet sur tous les filets de la tige
indiqués par le symbole (3) pour empêcher la rotation accidentelle
du luminaire pendant le nettoyage, remplacement de lampe, etc.
2) Acheminer le fil du luminaire par les tiges restantes et visser les tiges
ensemble.
3) Pour les plafonds inclinés - avec un tourillon: acheminer le fil du luminaire par le
pivot et visser le pivot en haut de la dernière tige.
4) Visser un petit tube fileté dans l’extrémité de la rotule.
5) Faire passer le tube fileté sur l’extrémité de l’jusqu’à rotule dans le trou du cache.
6) Passer la rondelle de blocage sur le tube fileté sortant de l’intérieur du cache.
Visser l’écrou hexagonal sur le tube fileté. Serrer l’écrou hexagonal pour garantir la
rotule à la cache.
PRENEZ NOTE de la direction de la rotule conformément au plafond.
7) Sans tourillon : Enfiler le tube petite filetée dans l’extrémité de la tige dernière.
8) Faire passer le tube fileté sur l’extrémité de la tige dans le trou dans le cache.
9) Passer la rondelle de blocage sur le tube fileté sortant de l’intérieur du cache.
Visser l’écrou hexagonal sur le tube fileté. Serrer l’écrou hexagonal pour garantir la
tige à la cache.
10) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de commencer le travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui contrôlent
l’alimentation vers le luminaire ou la pièce dans laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à remplacer est
doté d’un interrupteur ou d’une chaîne connectée à l‘interrupteur, placer ces
éléments en position d’Arrêt.
11) Trouver les trous filetés appropriés sur la barrette de montage. Vissez les vis de
montage dans les trous filetés.
12) Visser la barrette de montage à la boite de jonction. (Vis non fournies). La barrette
de montage peut etre ajustée pour convenir à la position de l’applique.
13) Connecter les fils (connecteurs non fournis). Se reporter au tableau ci-dessous
pour faire les connexions.
14) Pousser le luminaire vers le plafond en passant soigneusement les vis de montage
par les trous dans le cache.
15) Fixer le luminaire au plafond à l’aide des boutons moletés.
16) Placer le verre sur la douille.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Date Issued: 11/2/12 IS-43189-CB

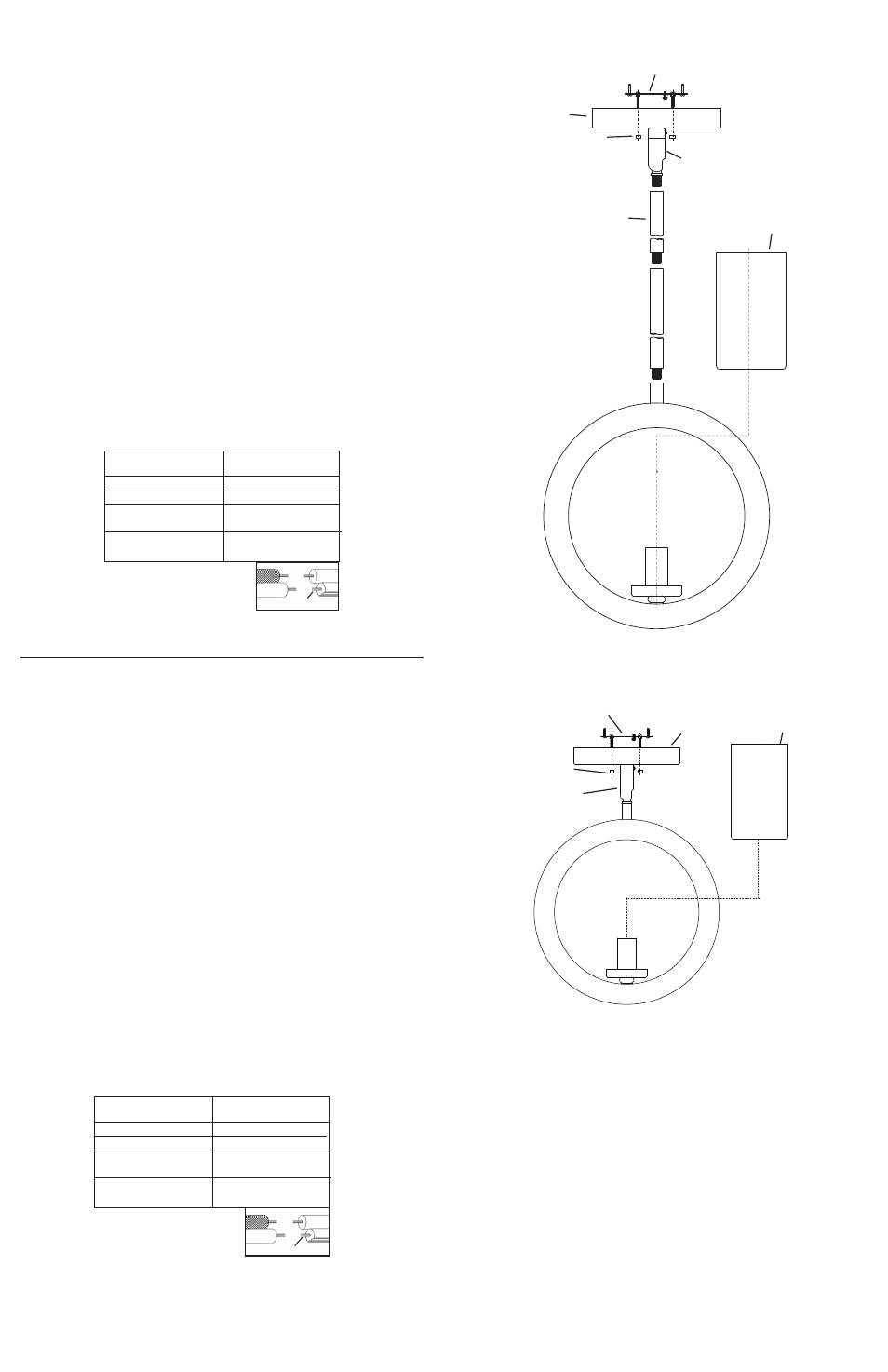

INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
MOUNTING STRAP
PATTE DE FIXATION
CANOPY
CACHE
KNURL KNOB
BOUTON MOLETÉ
4
STEM
TIGE
GLASS
VERRE
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
3
SWIVEL
ROTULE
STEM MOUNT INSTALLTION
INSTALLATION DE TIGE DE MONTAGE
MOUNTING STRAP
PATTE DE FIXATION
CANOPY
CACHE
KNURL KNOB
BOUTON MOLETÉ
GLASS
VERRE
SWIVEL
ROTULE
SEE REVERSE SIDE FOR WALL MOUNT INSTALLATION IN-
STRUCTIONS.
VOIR AU DOS LES INSTRUCTIONS POUR UNE INSTALLATION
MURALE.
SEMI FLUSH MOUNT INSTALLTION
INSTALLATION DE SEMI-ENCASTRÉE
