1) Passer le bras latéral sur une fin de barre.
2) Aligner le trou situé en haut du bras au dans la barre.
3) Visser l’ornement dans le bras et dans la barre.
4) Répéter au-dessus des étapes pour rester de bras.
5) Incliner le verre et passer une extrémité du verre par un des bras.
6) Soulever l’autre extrémité vers le haut et passer cette extrémité du verre
par l’autre bras.
7) Faire glisser la petite rondelle à l’extrémité de la vis de serrage.
8) De l’intérieur du verre, enfiler la vis de serrage à travers le trou dans le
verre jusque dans l’armature. Serrer la vis de serrage pour fixer le verre
en place. (NE PAS trop serrer). (FIG. 2)
9) CouPER lE CouRANt élECtRIquE.
IMPORTANT: touJouRS couper l’électricité avant de commencer le
travail.
a) localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans laquelle
le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
10) trouver les trous filetés appropriés sur la barrette de montage. Vissez les vis
de montage dans les trous filetés.
11) Visser la barrette de montage à la boite de jonction. (Vis non fournies).
la barrette de montage peut etre ajustée pour convenir à la position de
l’applique.
12) Connecter les fils (connecteurs non fournis). Se reporter au tableau ci-
dessous pour faire les connexions. Plaquer l’applique contre le mur, en
passant soigneusement les vis de montage dans les trous.
13) Plaquez l’applique contre le mur, en passant soigneusement les vis de
montage dans les trous.
14) Fixer l’applique conre le mur avec les rondelles et les boules filetées.
15) Introduire l’ampoule recommandée.
16) Placer l’assemblage de verre sur le luminaire en installant la barre au
dos de l’assemblage de verre derrière l’applique du luminaire.
1) Pass side arm over one end of bar.
2) Align hole in top of arm with hole in bar.
3) thread finial down into arm and into bar.
4) Repeat above steps for remaining arm.
5) tilt glass and slip one end of glass through one arm.
6) Raise other end of glass up and slip that end of glass through other
arm. (FIG. 1)
7) Slip small washer onto end of thumbscrew.
8) From inside glass, thread thumbscrew down through hole in glass and
into arm. tighten thumbscrew to secure glass in place. (Do Not over
tighten.) (FIG. 2)
9) tuRN oFF PowER.
IMPORTANT: Before you start, NEVER attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. Place
the main power switch in the “oFF” position.
b) unscrew the fuse(s), or switch “oFF” the circuit breaker switch(s),
that control the power to the fixture or room that you are working on.
c) Place the wall switch in the “oFF” position. If the fixture to be
replaced has a switch or pull chain, place those in the “oFF”
position.
10) Find the appropriate threaded holes on mounting
strap. Assemble mounting screws into threaded holes.
11) Attach mounting strap to outlet box. (Screws not provided). Mounting
strap can be adjusted to suit position of fixture.
12) Make wire connections (connectors not provided.)
Reference chart below for correct connections and wire accordingly.
13) Push fixture to wall, carefully passing mounting screws through holes.
14) Secure fixture to wall using threaded balls.
15) Insert recommended bulb.
16) Place glass assembly over fixture, fitting bar on back of glass assembly
behind bracket on fixture. (FIG. 3)
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Date Issued: 10/30/09 IS-45220-CB
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
tHREADED BAll
BoulE FIlEtéE
MouNtING StRAP
PlANCHA PARA
MoNtAR
BRACkEt
APPlIquE
GlASS
VERRE

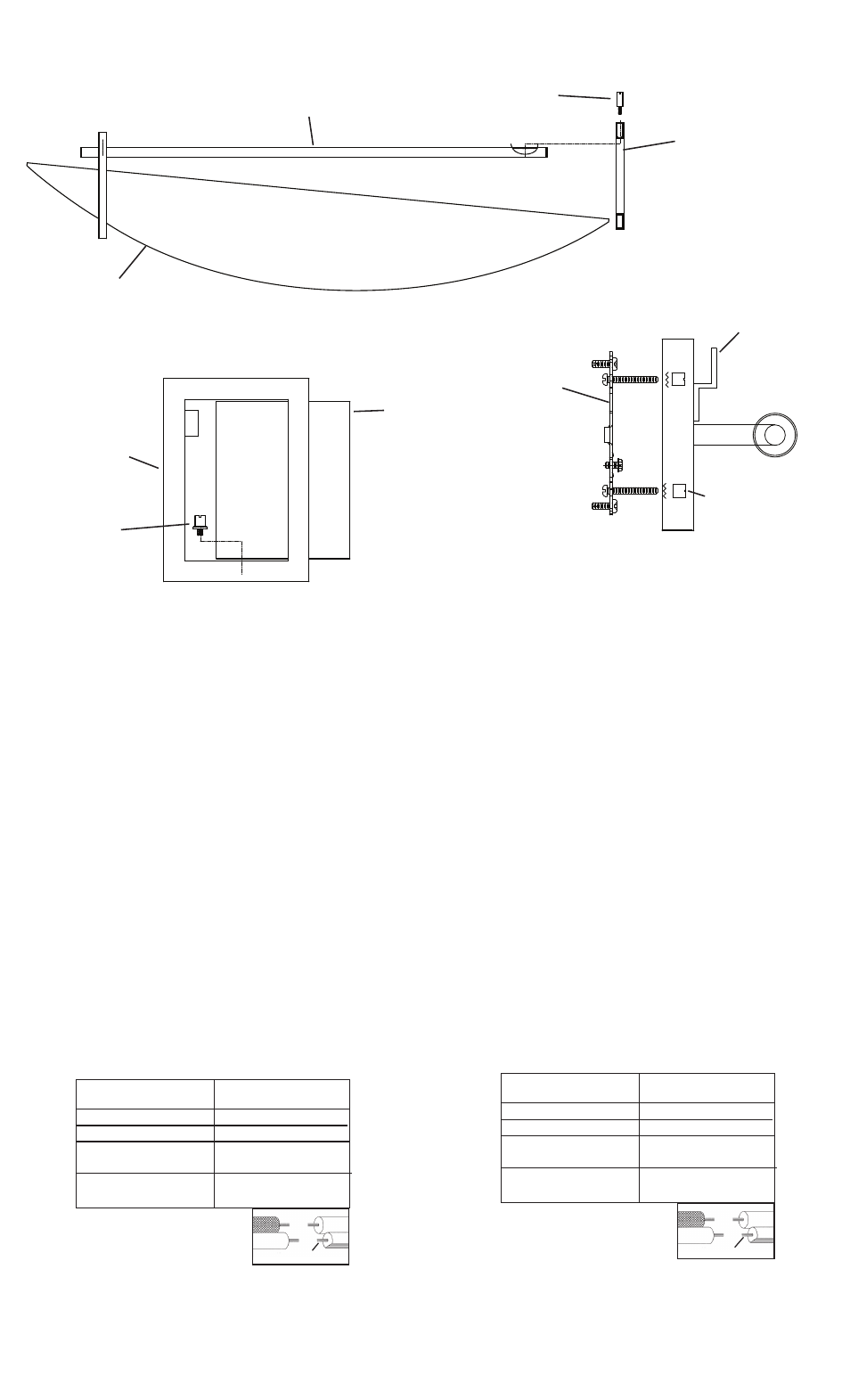

FIG. 1
ARM
BRAS
FINIAl
oRNEMENt
FIG. 2
tHuMB SCREw
VIS DE SERRAGE
GlASS
VERRE
ARM
BRAS
FIG. 3
BAR
BARRE
