1) TURN OFF POWER.
IMPORTANT: Before you start, NEVER attempt any work
without shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your
home. Place the main power switch in the “OFF”
position.
b) Unscrew the fuse(s), or switch “OFF” the circuit breaker
switch(s), that control the power to the fixture or room
that you are working on.
c) Place the wall switch in the “OFF” position. If the fixture
to be replaced has a switch or pull chain, place those in
the “OFF” position.
2) Assemble mounting screws into threaded holes in mounting
strap.
3) Attach mounting strap to outlet box. (Screws not provided)
4) Slip cord from fixture through bushed hole in canopy. Tie
cord in knot and tighten knot securely.
5) Connect ground wire from fixture and ground wire from
outlet box in outlet box.
6) Make wire connections (connectors not provided.) Reference
chart below for correct connections and wire accordingly.
7) Push fixture to ceiling, carefully passing mounting screws
through holes in canopy.
8) Thread knurl knobs onto mounting screws. Tighten knurl
knobs to secure fixture to ceiling.
1) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de
commencer le travail.
a) Localiser le coffret à fusibles ou le disjoncteur du
domicile. Mettre l’interrupteur principal en position
d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur
Arrêt) qui contrôlent l’alimentation vers le luminaire ou la
pièce dans laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire
à remplacer est doté d’un interrupteur ou d’une chaîne
connectée à l‘interrupteur, placer ces éléments en
position d’Arrêt.
2) Monter les vis de fixation dans les trous filetés du collier de
fixation.
3) Visser le collier de fixaiton à la boîte de jonction (vis non
fournies).
4) Glisser le cordon du lustre dans la douille de la coupelle.
Faire un noeud dans le cordon et serrer fortement.
5) Brancher le fil de terre du lustre et le fil de terre de la boîte
de jonction dans la boîte de jonction.
6) Effectuer les raccordements électriques (les cosses ne sont
pas founies). Si les fils du lustre ne sont pas noir et blanc,
se reporter au tableau ci-dessous pour effectuer les raccordements
convenables et câbler en conséquence.
7) Appliquer le lustre contre le plafond en faisant passer avec
précautions les vis montage dans les trous de la coupelle.
8) Visser les boutons moletés sur les vis de fixation. Resserrer
les boutons moletés pour fixer le luminaire au plafond.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Date Issued: 8/30/13 IS-42753-CB

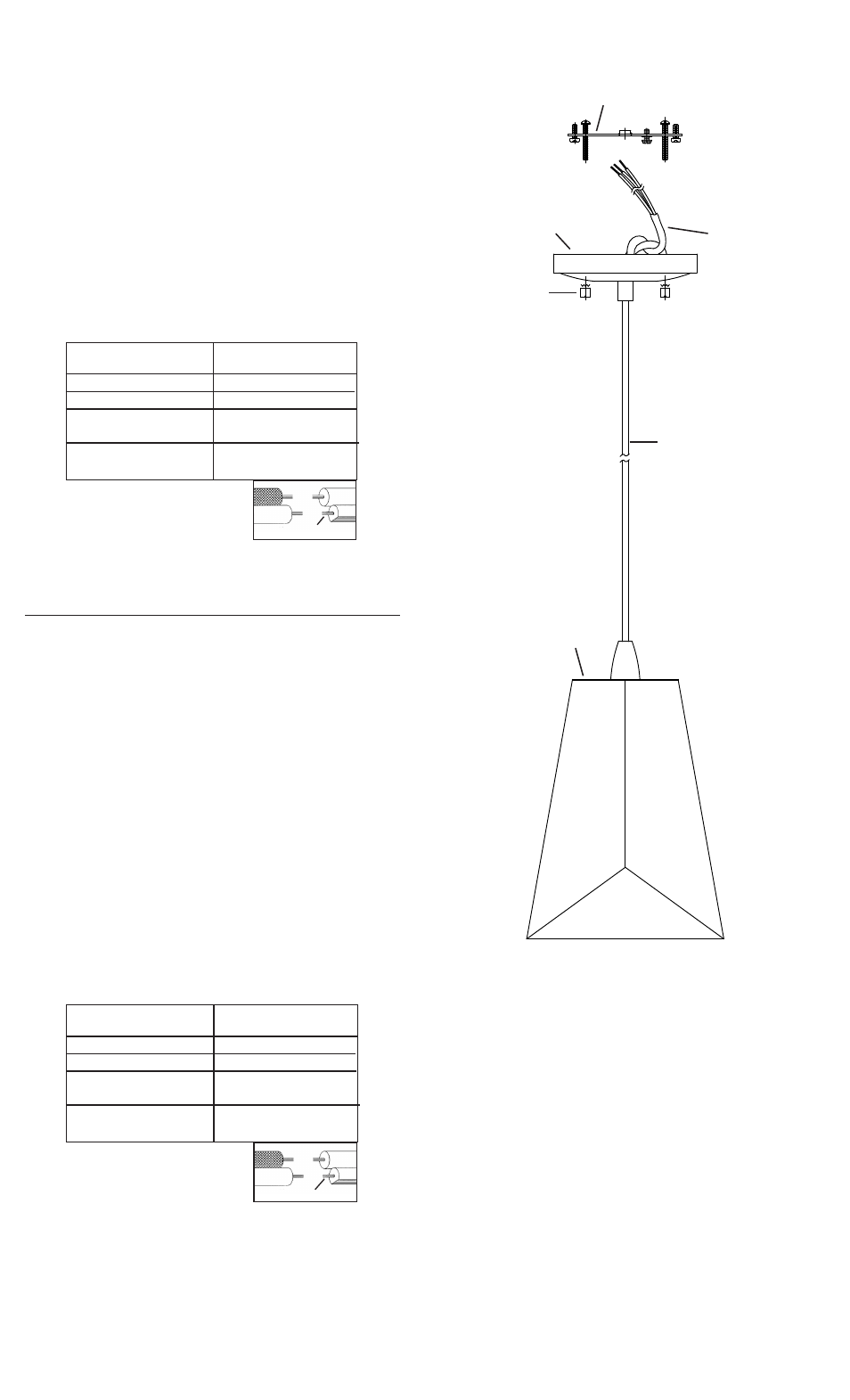

INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
MOUNTING STRAP
PATTE DE FIXATION
CANOPY
CACHE
KNURL KNOB
BOUTON MOLETÉ
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
KNOT
NOEUD
CORD
CORDON
FIXTURE
LUMINAIRE
