INSTALLATION PAR TIGE VERTICALE
1) Passer le fil du luminaire par le long tube fileté.
2) Visser l’extrémité du tube fileté long avec l’écrou hexagonal
dans l’accouplement sur la partie supérieure du luminaire.
3) Passer le fil du luminaire par le tube. Abaisser le tube sur le
tube fileté.
4) Passer le fil du luminaire par le trou dans l’anneau de
retenue. Passer le trou dans l’anneau de retenue sur le tube
fileté. Placer l’anneau de retenue en haut du tube.
5) Passer le fil du luminaire par l’accouplement. Visser
l’accouplement sur l’extrémité du tube fileté.
6) Passez le fil dans la tige et vissez la tige au couplage en
haut du corps du luminaire. REMARQUE: Appliquer le frein
filet sur tous les filets de la tige indiqués par le symbole (3)
pour empêcher la rotation accidentelle du luminaire pendant
le nettoyage, remplacement de lampe, etc.
7) Passez le fil dans les tiges restantes et vissez les tiges
ensemble.
8) Visser un petit tube fileté dans l’extrémité de chaque boucle.
9) Attachez la petite bouche à l’extrémité de la tige supérieure.
10) Passer le tube fileté à l’extrémité de la petite bouche par le
trou situé dans le cache.
11) Passer la rondelle de blocage sur le tube fileté sortant de
l’intérieur du cache. Visser l’écrou hexagonal sur le tube
fileté.
12) Attacher le maillon de la chaîne à la petite boucle située à
l’extrémité de la tige ainsi qu’à la boucle située sur l’abat-jour.
13) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de
commencer le travail.
a) Localiser le coffret à fusibles ou le disjoncteur du
domicile. Mettre l’interrupteur principal en position
d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur
Arrêt) qui contrôlent l’alimentation vers le luminaire ou la
pièce dans laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire
à remplacer est doté d’un interrupteur ou d’une chaîne
connectée à l‘interrupteur, placer ces éléments en
position d’Arrêt.
15) Trouver les trous filetés appropriés sur le support de
montage. Visser les vis de montage dans les trous taraudés.
16) Fixer le support de montage sur la boîte à prises. (Vis non
fournies). Le support de montage peut être réglé afin de
positionner correctement le luminaire.
17) Connecter les fils (connecteurs non fournis). Se porter au
tableau ci-dessous pour faire les connexions.
18) Pousser le luminaire vers le plafond en passant soigneusement
les vis de montage par les trous.
19) Fixer le luminaire au plafond à l’aide des boules filetées.
20) Insérez l’ampoule recommandée.
21) Visser l’extrémité tube fileté avec l’ecrou hexagonal déjà
installé dans la partie inférieure du luminaire.
22) Visser l’écrou hexagonal sur l’extrémité du tube fileté.
23) Passer la rondelle plate puis la rondelle caoutchoutée sur le
tube fileté.
24) Soulever l’abat-jour vers le luminaire. Installer l’abat-jour à
l’intérieur de la cage sur le luminaire.
Aligner les trous situés dans le support sur l’abat-jour aux
trous dans le support à l’intérieur de la cage.
25) Serrer les vis des trous dans le support sur la cage et dans l
es trous du support sur l’abat-jour.
26) Depuis l’intérieur de l’abat-jour, visser les boutons à bille
sur les extrémités des vis. Serrer les boutons à bille pour
fixer le cache.
27) Faire passer le trou dans le diffuseur par-dessus l’extrémité
du tube fileté.
28) Passer la garniture inférieure sur le tube fileté.
29) Visser l’ornement sur le tube fileté. (NE PAS serrer avec
excès).
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
SEE OTHER SIDE FOR ENGLISH TRANSLATIONS.
VOIR L’AUTRE CÔTÉ DES TRADUCTIONS EN ANGLAIS.
Date Issued: 8/23/13 IS-43373-CB
LES INSTRUCTIONS D’INSTALLATION SEMI-ENCASTRÉE
1) Passer le fil du luminaire par le long tube fileté.
2) Visser l’extrémité du tube fileté long avec l’écrou hexagonal
dans l’accouplement sur la partie supérieure du luminaire.
3) Passer le fil du luminaire par le tube. Abaisser le tube sur le
tube fileté.
4) Passer le fil du luminaire par le trou dans l’anneau de retenue.
Passer le trou dans l’anneau de retenue sur le tube fileté.
Placer l’anneau de retenue en haut du tube.
5) Passer le fil du luminaire par le trou situé dans le cache.
6) Glisser une rondelle de blocage sur l’extrémité du tube fileté
sortant du cache. Visser l’écrou hexagonal sur le tube fileté.
7) Suivre les étapes de 13 à 29 des instructions sur le Montage
de la tige.
HEXNUT
ECROU HEXAGONAL
LOCKWASHER
RONDELLE DE BLOCAGE
CANOPY
CACHE
CHECK RING
ANNEAU DE RETENUE
TUBE
TUBE
MOUNTING STRAP
PATTE DE FIXATION
CANOPY
CACHE
3 SMALL LOOP
PETITE BOUCLE
3
THREADED BALL
BOULE FILETÉ
STEM
TIGE
CHAIN LINK
MAILLON DE LA
CHAÎNE
FINIAL
ORNEMENT
COUPLING
COUPLAGE
CHECK RING
ANNEAU DE RETENUE
TUBE
TUBE
LONG THREADED PIPE
LONG TUBE FILETÉ
SCREW
VIS CAGE
CAGE
THREADED PIPE
TUBE FILETÉ
BOTTOM TRIM
GARNITURE INFÉRIEURE
HEXNUT
ECROU HEXAGONAL
RUBBER WASHER
RONDELLE CAOUTCHOUTÉE FLAT WASHER
RONDELLE PLATE
DIFFUSER
DIFFUSEUR
RUBBER WASHER
RONDELLE
CAOUTCHOUTÉE
FLAT WASHER
RONDELLE PLATE
SHADE
ABAT-JOUR
BALL KNOB
BOUTON À BILLE

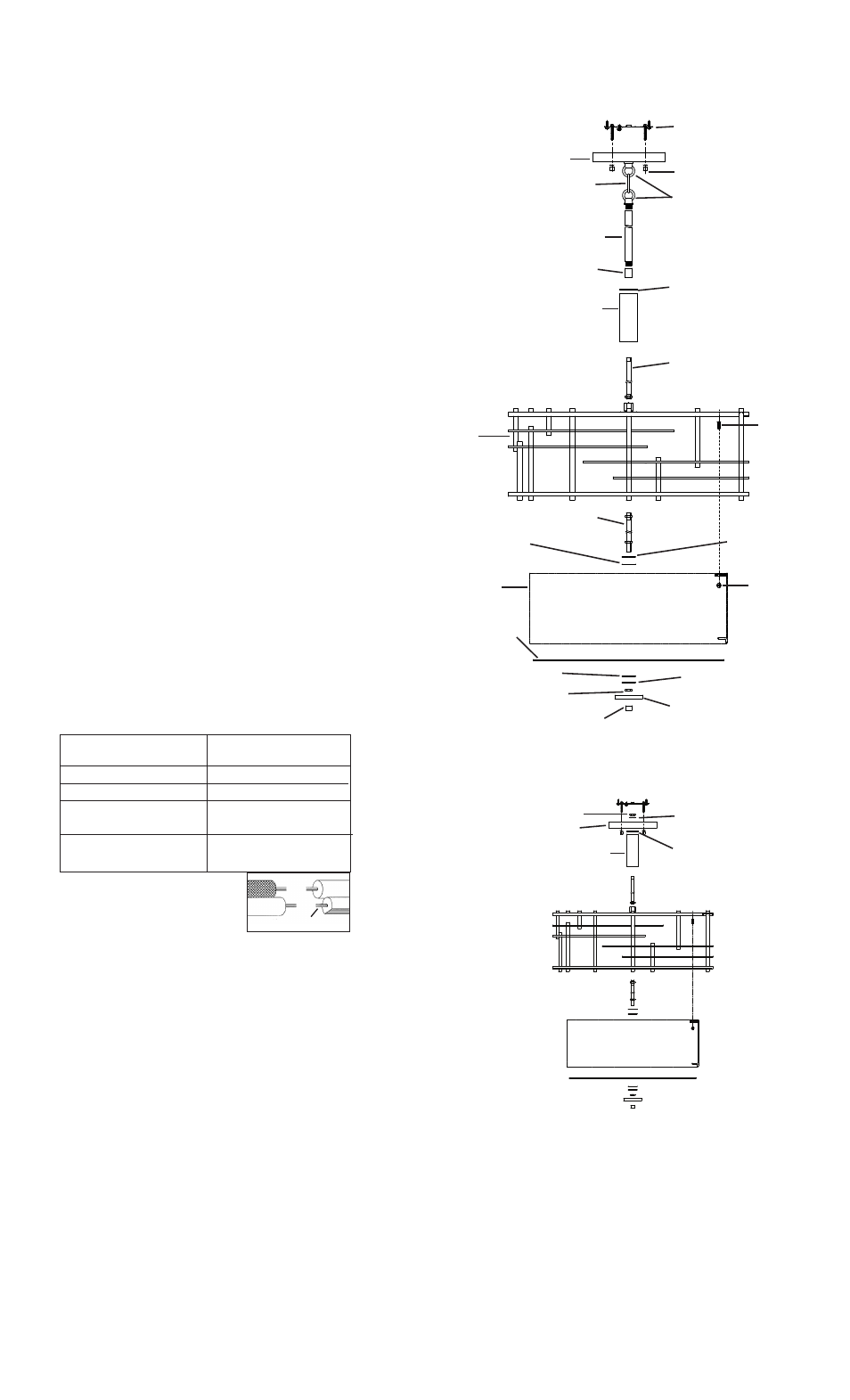

STEM DROP INSTALLATON
INSTALLATION PAR TIGE VERTICALE
INSTALLATION PAR TIGE VERTICALE
LES INSTRUCTIONS D’INSTALLATION SEMI-ENCASTRÉE
