1) Visser la tige centrale en haut du luminaire.
2) Visser la boucle sur le tuyau fileté en haut de la tige centrale.
3) Passer le trou situé en bas de la spirale latérale sur le
goujon fileté en haut du bras.
4) Visser la boule à bille sur le goujon fileté.
5) Aligner le trou situé en haut de la spirale avec le trous sur le
côté de la tige centrale.
6) Serrer le goujon à bille dans le trou de la spirale et dans le
trou de la tige centrale.
7) Serrer la boule à bille et le goujon à bille pour fixer la spirale
latérale.
8) Passer le trou dans la spirale inférieure sur le goujon fileté
en bas du bras.
9) Visser la boule à bille sur le goujon fileté. Serrer le bouton à
bille pour fixer la spirale inférieure.
10) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de com
mencer le travail.
a) Localiser le coffret à fusibles ou le disjoncteur du
domicile. Mettre l’interrupteur principal en position
d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur
Arrêt) qui contrôlent l’alimentation vers le luminaire ou la
pièce dans laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le
luminaire à remplacer est doté d’un interrupteur ou
d’une chaîne connectée à l‘interrupteur, placer ces
éléments en position d’Arrêt.
11) Visser le tube fileté (qui se trouve avec les pièces détachées)
dans le collier-écrou, sur une longueur minimum de 6 mm (1/4 po).
Fixer avec un écrou hexagonal.
12) Visser un second écrou hexagonal de manière à ce qu’il
touche presque le premier. Visser ensuite le tube fileté sur la
patte de fixation, en le faisant dépasser et en dirigeant la
partie filetée des vis vers la boîte de jonction. Visser un
troisième écrou hexagonal sur l’extrémité du tube fileté
sortant de l’arrière de la sangle de montage. Visser un
troisième écrou hexagonal sur l’extrémité du tube fileté
sortant de l’arrière de la sangle de montage.
13) Connecter la patte de fixation à la boîte de jonction.
14) Dévisser la bague filetée du collier-écrou. Passer le cache
sur le collier-écrou. Environ la moitié de filetage extérieur de
celui-ci doit être apparent. Fixer le collier-écrou en faisant
pivoter l’assemblage vers le haut ou vers le bas. Enlever le
cache.
15) Une fois bien positionné, serrer les deux écrous hexagonaux,
supérieur et inférieur, contre le dessous et le dessus de la
sangle de montage.
16) Glisser le cache sur le collier-écrou et enfiler sur la bague
filetée. Attacher la chaine (avec l’assemblage connecté) au
bas du collier-écrou. Dévisser la bague filetée et laisser
glisser le cache et la bague filetée.
17) Entrelacer le fil électrque et le fil de mise á la terre et faire
passer le tout dans les anneaux de la chaîne en espaçant au
maximum de 3 po. Passer le fil dans la bague filetée, le
cache, le collier-écrou, le tube fileté et la boîte de jonction.
18) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de
mise á la terre au fil d’alimentation noir ou á celui qui est
blanc.
19) Connecter les fils (connecteurs non fournis). Se reporter au
tableau ci-dessous pour faire les connexions.
20) Placer le cache au plafond.
21) Fixer le cache en serrant la bague filetée sur le collier-écrou.
Date Issued: 7/12/13 IS-43455-CB
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
SEE OTHER SIDE FOR ENGLISH TRANSLATIONS.
VOIR L’AUTRE CÔTÉ DES TRADUCTIONS EN ANGLAIS.

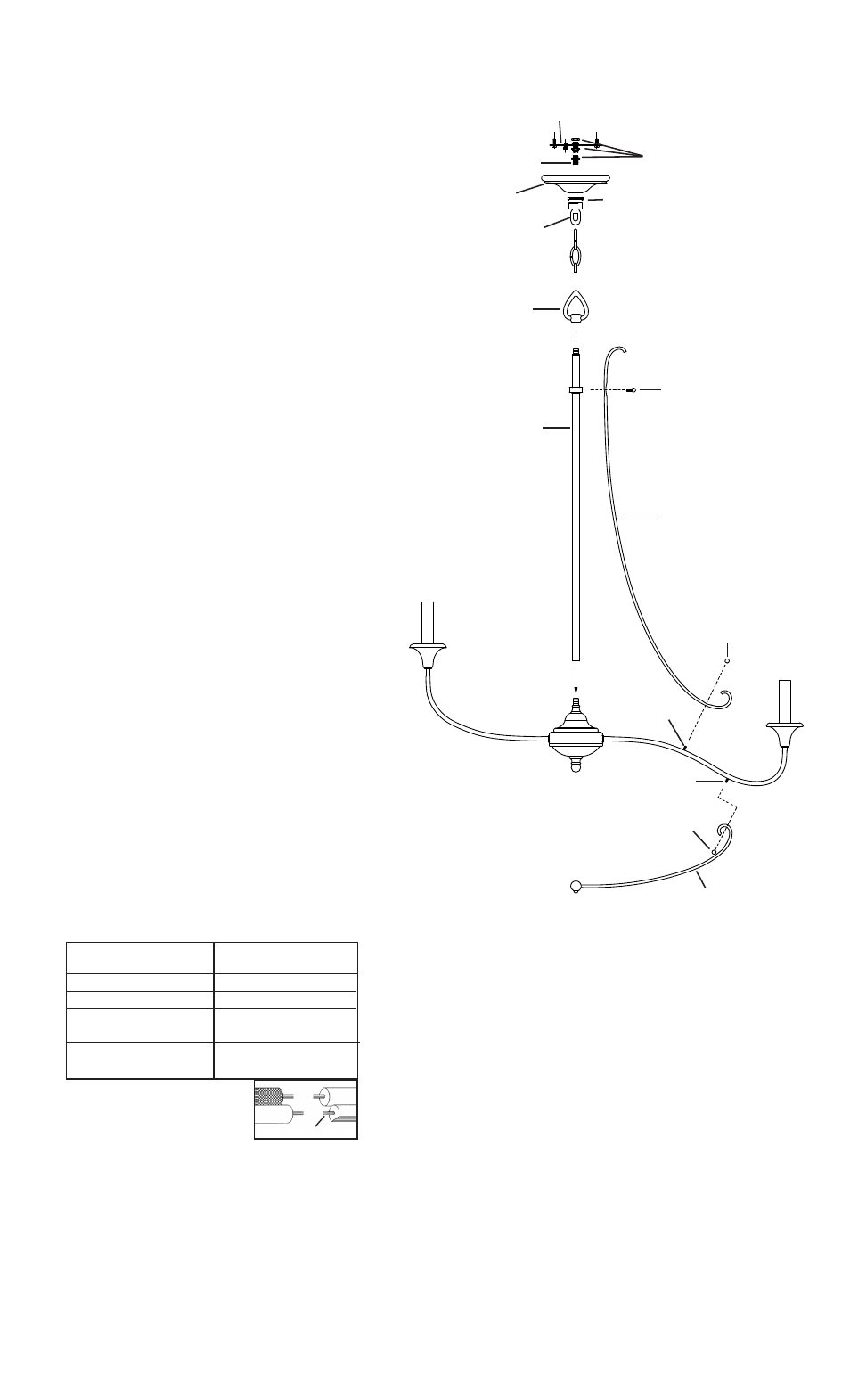

MOUNTING STRAP
PATTE DE FIXATION
HEXNUT
ECROU HEXAGONAL
THREADED PIPE
TUBE FILETÉ
SCREW COLLAR LOOP
COLLIER-ÉCROU
CANOPY
CACHE
THREADED RING
BAGUE FILETÉE
LOOP
BOUCLE
BALL STUD
GOUJON À BILLE
CENTER STEM
TIGE CENTTRALE
BALL KNOB
BOULE À BILLE
SIDE SCROLL
SPIRALE LATÉRALE
BOTTOM SCROLL
SPIRALE INFÉRIEURE
THREADED STUD
GOUJON FILETÉ
THREADED STUD
GOUJON FILETÉ
BALL KNOB
BOULE À BILLE
