Kichler 42072 - Manuel

12) Placer le cache au plafond.
13) Fixer le cache en serrant la bague filetée sur le collierécrou.
14) Passer le tube fileté jusqu’à environ la moitié par le trou dans la partie inférieure
du verre.
15) De l’intérieur du verre, passer la rondelle caoutchoutée puis la rondelle plate sur
l’extrémité du tube fileté. Visser l’écrou hexagonal sur le tube fileté.
16) Passer la rondelle caoutchoutée puis la rondelle plate sur l’extrémité du tube fileté
ressortant de l’extérieur du verre.)
17) Passer la tasse sur l’extrémité du tube fileté et visser l’écrou hexagonal sur le tube
fileté. (NE PAS serrer avec excès).
18) Visser l’ornement sur le tube fileté. (NE PAS serrer avec excès).
19) Soulever le verre au niveau du luminaire en alignant les trous dans la partie
supérieure du verre à ceux à l’extrémité des bras.
20) Serrer les goujons à bille dans les trous du verre et des bras. Serrer les goujons à
bille pour fixer le verre. (NE PAS serrer avec excès).
1) Screw loop onto top of fixture body.
2) TurN oFF PowEr.
IMPORTANT: Before you start, NEVEr attempt any work without shutting off the
electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. Place the main
power switch in the “oFF” position.
b) unscrew the fuse(s), or switch “oFF” the circuit breaker switch(s), that
control the power to the fixture or room that you are working on.
c) Place the wall switch in the “oFF” position. If the fixture to be replaced has a
switch or pull chain, place those in the “oFF” position.
3) Take threaded pipe from parts bag and screw in screw collar loop a minimum of 6mm
(1/4”). Lock into place with hexnut.
4) run another hexnut down threaded pipe almost touching first hexnut. Now screw
threaded pipe into mounting strap. Mounting strap must be positioned with
extruded thread faced into outlet box. Threaded pipe must protrude out the back of
mounting strap. Screw third hexnut onto end of threaded pipe protruding from back
of mounting strap.
5) Connect mounting strap to outlet box.
6) unscrew the threaded ring from screw collar loop. Take canopy and pass over
screw collar loop. Approximately one half of the screw collar loop exterior threads
should be exposed. Adjust screw collar loop by turning assembly up or down in
mounting strap. remove canopy.
7) After desired position is found, tighten both top and bottom hexnuts up against the
bottom and top of the mounting strap.
8) Slip canopy over screw collar loop and thread on threaded ring. Attach chain (with
fixture connected) to bottom of screw collar loop. unscrew threaded ring, let
canopy and threaded ring slip down.
9) weave electrical wire and ground wire through chain links no more than 3 inches
apart. Pass wire through threaded ring, canopy, screw collar loop, threaded pipe
and into outlet box.
10) Connect fixture ground wire to outlet box ground wire with wire connector. (Not
provided.) Never connect ground wire to black or white power supply wire.
11) Make wire connections (connectors not provided). reference chart
below for correct connections and wire accordingly.
12) raise canopy to ceiling.
13) Secure canopy in place by tightening threaded ring onto screw collar loop.
14) Pass threaded pipe approximately halfway up through hole in bottom of glass.
15) From inside glass, set rubber washer then flat washer over end of threaded pipe.
Screw hexnut onto threaded pipe.
16) Slip rubber washer then flat washer over end of threaded pipe protruding from
outside of glass.
17) Slip cup over end of threaded pipe and screw hexnut onto threaded pipe.
(Do NoT over tighten.)
18) Screw finial onto threaded pipe. (Do NoT over tighten.)
19) raise glass up to fixture aligning holes in top of glass with holes in ends of arms.
20) Thread ball studs into holes in glass and into arms. Tighten balls studs to secure
glass in place. (Do NoT over tighten.)
1) Visser la boucle sur l’extrémité supérieure du luminaire.
2) CouPEr LE CourANT.
IMPORTANT: TouJourS couper l’électricité avant de commencer le travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui contrôlent
l’alimentation vers le luminaire ou la pièce dans laquelle le travail est
effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à remplacer
est doté d’un interrupteur ou d’une chaîne connectée à l‘interrupteur, placer
ces éléments en position d’Arrêt.
3) Visser le tube fileté (qui se trouve avec les pièces détachées) dans le collier-écrou,
sur une longueur minimum de 6 mm (1/4 po). Fixer avec un écrou hexagonal.
4) Visser un second écrou hexagonal de manière à ce qu’il touche presque le premier.
Visser ensuite le tube fileté sur la patte de fixation, en le faisant dépasser et en
dirigeant la partie filetée des vis vers la boîte de jonction. Visser un troisième
écrou hexagonal sur l’extrémité du tube fileté sortant de l’arrière de la sangle de
montage. Visser un troisième écrou hexagonal sur l’extrémité du tube fileté sortant
de l’arrière de la sangle de montage.
5) Connecter la patte de fixation à la boîte de jonction.
6) Dévisser la bague filetée du collier-écrou. Passer le cache sur le collier-écrou.
Environ la moitié de filetage extérieur de celui-ci doit être apparent. Fixer le
collier-écrou en faisant pivoter l’assemblage vers le haut ou vers le bas. Enlever le
cache.
7) une fois bien positionné, serrer les deux écrous hexagonaux, supérieur et
inférieur, contre le dessous et le dessus de la sangle de montage.
8) Glisser le cache sur le collier-écrou et enfiler sur la bague filetée. Attacher la
chaine (avec l’assemblage connecté) au bas du collier-écrou. Dévisser la bague
filetée et laisser glisser le cache et la bague filetée.
9) Entrelacer le fil électrque et le fil de mise á la terre et faire passer le tout dans les
anneaux de la chaîne en espaçant au maximum de 3 po. Passer le fil dans la
bague filetée, le cache, le collier-écrou, le tube fileté et la boîte de jonction.
10) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de mise á la terre au fil
d’alimentation noir ou á celui qui est blanc.
11) Connecter les fils (connecteurs non fournis). Se reporter au tableau ci-dessous
pour faire les connexions.
Date Issued: 8/21/09 IS-42072-CB
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre

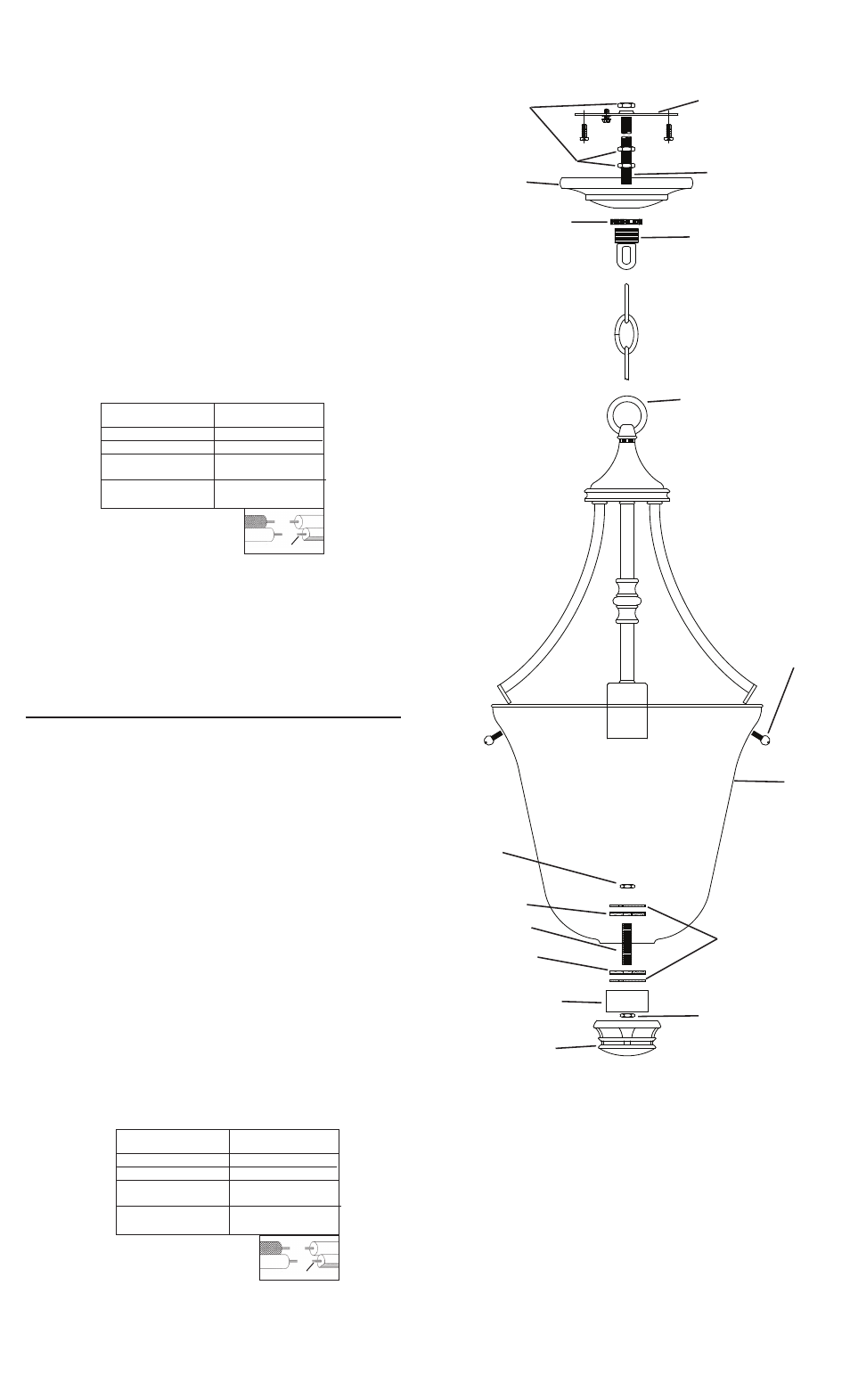

MouNTING STrAP
PATTE DE FIXATIoN
HEXNuT
ECrou
HEXAGoNAL
THrEADED PIPE
TuBE FILETé
SCrEw CoLLAr LooP
CoLLIEr-éCrou
CANoPY
CACHE
THrEADED rING
BAGuE FILETéE
LooP
ANNEAu
GLASS
VErrE
HEXNuT
ECrou
HEXAGoNAL
FINIAL
orNEMENT
ruBBEr wASHEr
roNDELLE EN
CAouTCHouC
FLAT wASHEr
roNDELLE PLATE
CuP
TASSE
HEXNuT
ECrou
HEXAGoNAL
THrEADED PIPE
TuBE FILETé
ruBBEr wASHEr
roNDELLE EN
CAouTCHouC
BALL STuD
GouJoN à BILLE
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
