18) Connecter les fils (connecteurs non fournis). Se reporter au tableau
ci-dessous pour faire les connexions.
19) Placer le cache au plafond.
20) Fixer le cache en serrant la bague filetée sur le collierécrou.
1) Pass bottom trim over end of threaded pipe and screw finial onto end of
threaded pipe.
2) Set glass down over socket and carefully turn glass to secure in place.
3) Screw bottom center stem onto threaded pipe on center of fixture body.
4) Screw top center stem onto bottom center stem.
5) Lower top cage down over center stem and set top cage onto bottom
cage.
6) Thread coupling on threaded pipe onto top of center stem.
7) Set large top trim then small top trim over threaded pipe.
8) Screw loop onto end of threaded pipe.
9) Turn off power.
10) Take threaded pipe from parts bag and screw in screw collar loop a
minimum of 6 mm (1/4”). Lock into place with hexnut.
11) Run another hexnut down threaded pipe almost touching first hexnut.
Now screw threaded pipe into mounting strap. Mounting strap must be
positioned with extruded thread faced into outlet box. Threaded pipe
must protrude out the back of mounting strap. Screw third hexnut onto
end of threaded pipe protruding from back of mounting strap.
12) Connect mounting strap to outlet box.
13) Unscrew the threaded ring from screw collar loop. Take canopy and
pass over screw collar loop. Approximately one half of the screw collar
loop exterior threads should be exposed. Adjust screw collar loop by
turning assembly up or down in mounting strap. Remove canopy.
14) After desired position is found, tighten both top and bottom hexnuts up
against the bottom and top of the mounting strap.
15) Slip canopy over screw collar loop and thread on threaded ring. Attach
chain (with fixture connected) to bottom of screw collar loop. Unscrew
threaded ring, let canopy and threaded ring slip down.
16) Weave electrical wire and ground wire through chain links no more than
3 inches apart. Pass wire through threaded ring, canopy, screw collar
loop, threaded pipe and into outlet box.
17) Connect fixture ground wire to outlet box ground wire with wire connector.
(Not provided.) Never connect ground wire to black or white power
supply wire.
18) Make wire connections (connectors not provided). Reference chart
below for correct connections and wire accordingly.
19) Raise canopy to ceiling.
20) Secure canopy in place by tightening threaded ring onto screw collar
loop.
1) Passer la garniture inférieure sur l’extrémité du tube fileté et visser
l’ornement sur l’extrémité du tube fileté.
2) Placer le verre sur la douille et tourner avec soin le verre pour fixer le
verre.
3) Visser la tige centrale inférieure sur le tube fileté sur le centre du luminaire.
4) Visser la tige centrale supérieure sur la tige central inférieure.
5) Abaisser la cage supérieure sur la tige centrale et placer la cage supérieure
sur la cage inférieure.
6) Visser le couplage sur le tuyau fileté en haut de la tige centrale.
7) Placer la grande garniture supérieure puis la petite sur le tube fileté.
8) Visser la boucle sur l’extrémité du tube fileté.
9) Couper le courant électrique.
10) Visser le tube fileté (qui se trouve avec les pièces détachées) dans le
collier-écrou, sur une longueur minimum de 6 mm (1/4 po). Fixer avec
un écrou hexagonal.
11) Visser un second écrou hexagonal de manière à ce qu’il touche presque
le premier. Visser ensuite le tube fileté sur la patte de fixation, en le
faisant dépasser et en dirigeant la partie filetée des vis vers la boîte de
jonction. Visser un troisième écrou hexagonal sur l’extrémité du tube
fileté sortant de l’arrière de la sangle de montage. Visser un troisième
écrou hexagonal sur l’extrémité du tube fileté sortant de l’arrière de la
sangle de montage.
12) Connecter la patte de fixation à la boîte de jonction.
13) Dévisser la bague filetée du collier-écrou. Passer le cache sur le
collier-écrou. Environ la moitié de filetage extérieur de celui-ci doit être
apparent. Fixer le collier-écrou en faisant pivoter l’assemblage vers le
haut ou vers le bas. Enlever le cache.
14) Une fois bien positionné, serrer les deux écrous hexagonaux, supérieur
et inférieur, contre le dessous et le dessus de la sangle de montage.
15) Glisser le cache sur le collier-écrou et enfiler sur la bague filetée.
Attacher la chaine (avec l’assemblage connecté) au bas du collier-
écrou. Dévisser la bague filetée et laisser glisser le cache et la bague
filetée.
16) Entrelacer le fil électrque et le fil de mise á la terre et faire passer le tout
dans les anneaux de la chaîne en espaçant au maximum de 3 po.
Passer le fil dans la bague filetée, le cache, le collier-écrou, le tube fileté
et la boîte de jonction.
17) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de mise á la terre
au fil d’alimentation noir ou á celui qui est blanc.
Date Issued: 3/27/09 IS-42230-CB
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre

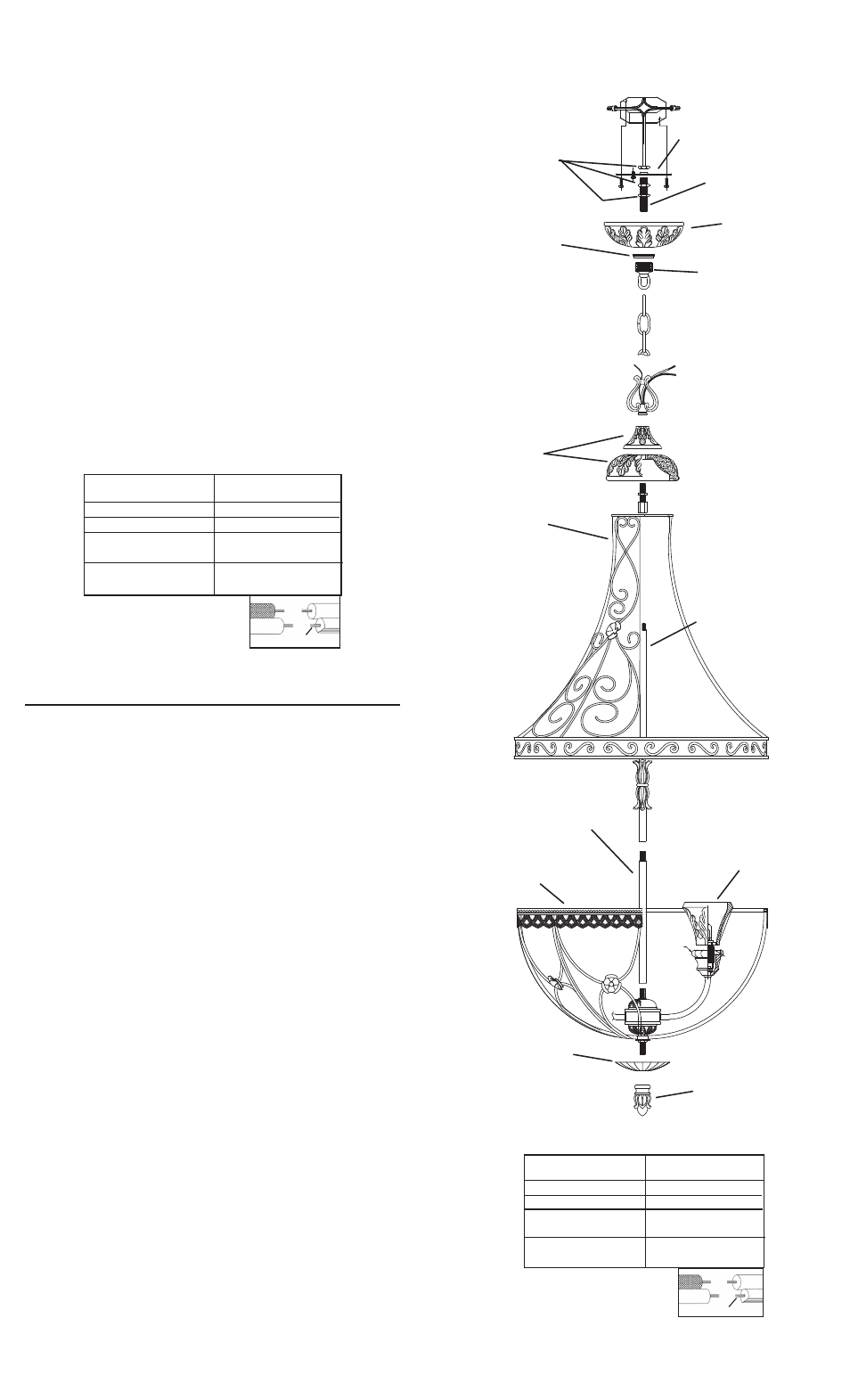

MOUNTING STRAP
PATTE DE FIXATION
HEXNUT
ECROU
HEXAGONAL
THREADED PIPE
TUBE FILETé
SCREW COLLAR LOOP
COLLIER-éCROU
CANOPY
CACHE
THREADED RING
BAGUE FILETéE
FINIAL
ORNEMENT
BOTTOM TRIM
GARNITURE INFéRIEURE
TOP TRIM
GARNITURE
SUPéRIEURE
BOTTOM CAGE
CAGE INFéRIEURE
TOP CAGE
CAGE SUPéRIEURE
GLASS
VERRE
BOTTOM CENTER STEM
TIGE CENTRALE INFéRIEURE
TOP CENTER STEM
TIGE CENTRALE
SUPéRIEURE
