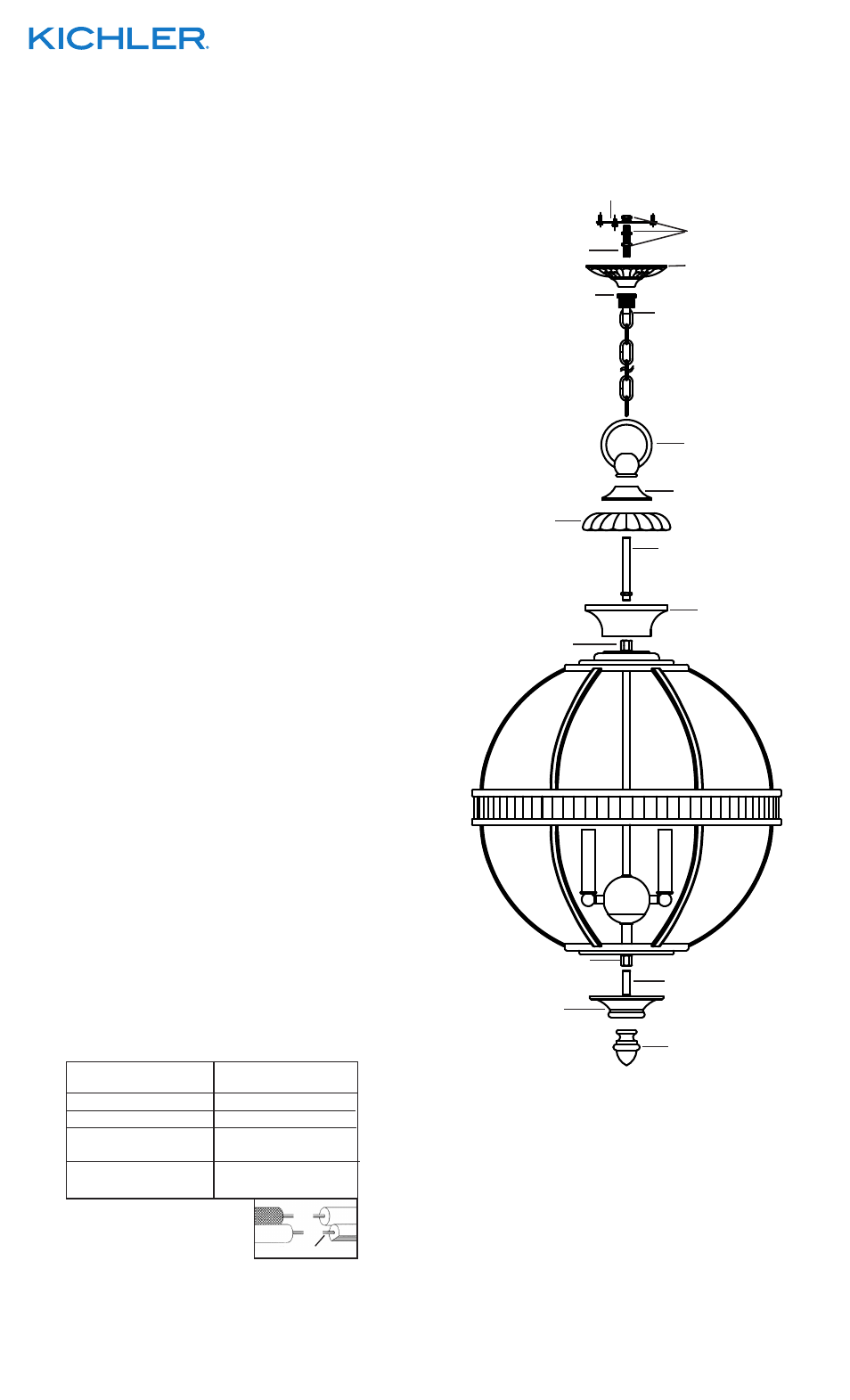

Kichler 43613 Manuel d'utilisation

Page 2

Advertising

1) Acheminer le fils du luminaire depuis le dessus du luminaire

par le trou situé dans la première garniture supérieure.

Abaisser la première garniture supérieure. Poser la garniture

supérieure en haut du luminaire. Aligner le trou situé dans la

garniture supérieure avec l’accouplement en haut du

luminaire.
2) Passer le fil du luminaire par l’extrémité du tube fileté avec

l’écrou hexagonal. Visser cette extrémité du tube fileté dans

l’accouplement.
3) Passer le fil du luminaire par le trou dans la garniture à

bordure festonnée. Placer la pièce de garniture sur le

dessus de la première garniture.

4) Passer le fil du luminaire par le trou dans la troisième pièce

de garniture. Placer la pièce de garniture sur le dessus de la

garniture à bordure festonnée.

5) Passer le fil du luminaire par le trou dans la partie inférieure

de la boucle. Visser la boucle sur l’extrémité du tube fileté

sortant de la garniture supérieure.

6) COUPER LE COURANT.

IMPORTANT: TOUJOURS couper l’électricité avant de com

mencer le travail.

a) Localiser le coffret à fusibles ou le disjoncteur du

domicile. Mettre l’interrupteur principal en position

d’Arrêt.

b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur

Arrêt) qui contrôlent l’alimentation vers le luminaire ou la

pièce dans laquelle le travail est effectué.

c) Mettre l’interrupteur mural en position d’Arrêt. Si le

luminaire à remplacer est doté d’un interrupteur ou

d’une chaîne connectée à l‘interrupteur, placer ces

éléments en position d’Arrêt.

7) Visser le tube fileté (qui se trouve avec les pièces détachées)

dans le collier-écrou, sur une longueur minimum de 6 mm (1/4 po).

Fixer avec un écrou hexagonal.

8) Visser un second écrou hexagonal de manière à ce qu’il

touche presque le premier. Visser ensuite le tube fileté sur la

patte de fixation, en le faisant dépasser et en dirigeant la

partie filetée des vis vers la boîte de jonction. Visser un

troisième écrou hexagonal sur l’extrémité du tube fileté

sortant de l’arrière de la sangle de montage. Visser un

troisième écrou hexagonal sur l’extrémité du tube fileté

sortant de l’arrière de la sangle de montage.

9) Connecter la patte de fixation à la boîte de jonction.
10) Dévisser la bague filetée du collier-écrou. Passer le cache

sur le collier-écrou. Environ la moitié de filetage extérieur de

celui-ci doit être apparent. Fixer le collier-écrou en faisant

pivoter l’assemblage vers le haut ou vers le bas. Enlever le

cache.
11) Une fois bien positionné, serrer les deux écrous hexagonaux,

supérieur et inférieur, contre le dessous et le dessus de la

sangle de montage.

12) Glisser le cache sur le collier-écrou et enfiler sur la bague

filetée. Attacher la chaine (avec l’assemblage connecté) au

bas du collier-écrou. Dévisser la bague filetée et laisser

glisser le cache et la bague filetée.

13) Entrelacer le fil électrque et le fil de mise á la terre et faire

passer le tout dans les anneaux de la chaîne en espaçant au

maximum de 3 po. Passer le fil dans la bague filetée, le

cache, le collier-écrou, le tube fileté et la boîte de jonction.

14) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de

mise á la terre au fil d’alimentation noir ou á celui qui est

blanc.
15) Connecter les fils (connecteurs non fournis). Se reporter au

tableau ci-dessous pour faire les connexions.

Date Issued: 10/3/14

IS-43613-CB

Connecter le fil noir ou

rouge de la boite

Connecter le fil blanc de la boîte

A Noir

A Blanc

*Au cordon parallèle (rond et lisse)

*Au cordon parallele (à angles droits el strié)

Au bransparent, doré, marron, ou

noir sans fil distinctif

Au transparent, doré, marron, ou

noir avec un til distinctif

Fil isolé (sauf fil vert) avec

conducteur en cuivre

Fil isolé (sauf fil vert) avec

conducteur en argent

*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).

Fil Neutre

SEE OTHER SIDE FOR ENGLISH TRANSLATIONS.
VOIR L’AUTRE CÔTÉ DES TRADUCTIONS EN ANGLAIS.

INSTRUCTIONS

For Assembling and Installing Fixtures in Canada

Pour L’assemblage et L’installation Au Canada
