Kichler 42900 - Manuel

1) TURN OFF POWER.
IMPORTANT: Before you start, NEVER attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. Place
the main power switch in the “OFF” position.
b) Unscrew the fuse(s), or switch “OFF” the circuit breaker switch(s),
that control the power to the fixture or room that you are working on.
c) Place the wall switch in the “OFF” position. If the fixture to be
replaced has a switch or pull chain, place those in the “OFF”
position.
2) Find the appropriate threaded holes on mounting strap. Assemble
mounting screws into threaded holes.
3) Attach mounting strap to outlet box. (Screws not provided) Mounting
strap can be adjusted to suit position of fixture.
4) Make wire connections (connectors not provided.) Reference chart
below for correct connections and wire accordingly.
5) Push fixture to ceiling, carefully passing mounting screws through holes.
6) Secure fixture to ceiling with threaded balls.
8) Thread hexnut onto short end of threaded pipe. Screw that end into bottom
of fixture body.
9) Screw hexnut onto end of threaded pipe. Slip flat washer then rubber
washer over threaded pipe.
10) Raise glass up to fixture, carefully passing threaded pipe through hole
in glass.
11) Slip rubber washer then flat washer over end of threaded pipe and
screw hexnut onto threaded pipe. (DO NOT over tighten.)
12) Slip bottom cup over end of threaded pipe.
13) Slip bottom trim pieces over end of threaded pipe in order illustrated.
14) Screw finial onto end of threaded pipe. (DO NOT over tighten.)
1) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans
laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
2) Trouver les trous filetés appropriés sur le support de montage. Visser
les vis de montage dans les trous taraudés.
3) Fixer le support de montage sur la boîte à prises. (Vis non fournies).
Le support de montage peut être réglé afin de positionner correctement
le luminaire.
4) Connecter les fils (connecteurs non fournis). Se porter au tableau ci-
dessous pour faire les connexions.
5) Pousser le luminaire vers le plafond en passant soigneusement les vis
de montage par les trous.
6) Fixer le luminaire au plafond à l’aide des boules filetées.
7) Visser l’écrou hexagonal sur l’extrémité courte du tube fileté. Visser
cette extrémité dans la partie inférieure du luminaire.
8) Visser l’écrou hexagonal sur l’extrémité du tube fileté. Passer la rondelle
plate puis la rondelle caoutchoutée sur le tube fileté.
9) Soulever le verre vers le luminaire et passer le tube fileté par le trou
dans le verre.
10) Passer la rondelle caoutchoutée puis la rondelle plate sur le tube fileté
et visser l’écrou hexagonal sur l’extrémité du tube fileté.
11) Visser l’ornement sur le tube fileté. (NE PAS serrer avec excès).
12) Glisser la coupe inférieure sur l’extrémité du tube fileté.
13) Passer les pièces de garniture inférieures sur l’extrémité du tube fileté
dans l’ordre de l’illustration.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
Date Issued: 9/30/11 IS-42900-CB
MOUNTING STRAP
COLLIER DE FIXATION
HEXNUT
ECROU HEXAGONAL
FINIAL
ORNEMENT

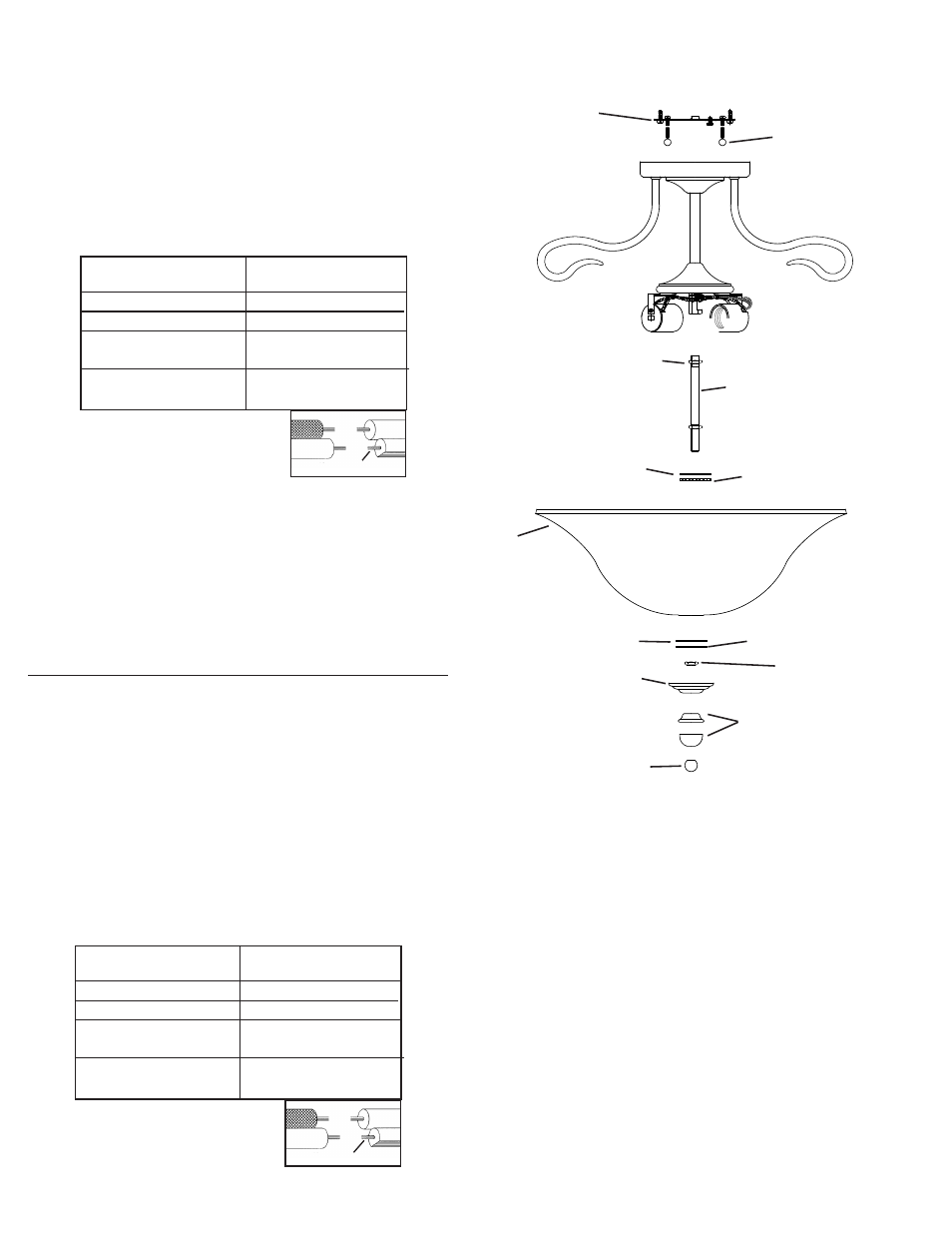

INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
THREADED BALL
BOULE FILETÉ
GLASS
VERRE
RUBBER WASHER
RONDELLE EN CAOUTCHOUC
FLAT WASHER
RONDELLE PLATE
RUBBER WASHER
RONDELLE EN CAOUTCHOUC
FLAT WASHER
RONDELLE PLATE
HEXNUT
ECROU HEXAGONAL
THREADED PIPE
TUBE FILETÉ
BOTTOM CUP
COUPE INFÉRIEURE
BOTTOM TRIM PIECES
PIÈCE DE GARNITURE
INFÉRIEURE
