INSTRUCTIONS D’INSTALLATION SEMI-RAS
1) Suivre les étapes de 11 à 22 des instructions sur le Montage de la tige.
INSTRUCTIONS D’INSTALLATION DU MONT TIGE
1) Enlever le cache du dessus du luminaire. (Le cache sera plus tard dans
l’installation).
2) Placer la garniture supérieure sur le tube fileté en haut du luminaire.
3) Abaisser la rondelle sur le tube fileté. Visser l’accouplement sur le tube
fileté.
4) Passez le fil dans la tige et vissez la tige en haut du corps du luminaire.
REMARQUE: Appliquer le frein filet sur tous les filets de la tige indiqués
par le symbole (3) pour empêcher la rotation accidentelle du luminaire
pendant le nettoyage, remplacement de lampe, etc.
5) Passez le fil dans les tiges restantes et vissez les tiges ensemble.
6) Visser un petit tube fileté dans l’extrémité de chaque boucle.
7) Attachez la petite bouche à l’extrémité de la tige supérieure.
8) Passez le tube fileté à l’extrémité de la seconde boucle à travers le trou
dans le cache. REMARQUE : (Utiliser le cache retiré au cours de
l’étape 1).
9) Passer une rondelle de blocage sur l’extrémité de la tube fileté.
10) Attacher le maillon de la chaîne à la petite boucle située à l’extrémité de
la tige ainsi qu’à la boucle située sur l’abat-jour.
11) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans
laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
12) Trouver les trous filetés appropriés sur la barrette de montage. Vissez
les vis de montage dans les trous filetés.
13) Visser la barrette de montage à la boite de jonction. (Vis non fournies).
La barrette de montage peut etre ajustée pour convenir à la position de
l’applique.
14) Connecter les fils (connecteurs non fournis). Se reporter au tableau ci-
dessous pour faire les connexions.
15) Pousser le luminaire vers le plafond en passant soigneusement les vis
de montage par les trous dans le cache.
16) Fixer le luminaire au plafond à l’aide des boutons moletés.
17) Insérez l’ampoule recommandée.
18) Visser l’extrémité tube fileté avec le talon l déjà installé dans l’accouplement
sur la partie inférieure du luminaire.
19) Passer la rondelle plate puis la rondelle caoutchoutée sur le tube fileté.
20) Faire passer le trou dans le diffuseur par-dessus l’extrémité du tuyau
fileté.
21) Passer la rondelle caoutchoutée puis la rondelle plate sur le tube fileté
et visser l’écrou hexagonal sur l’extrémité du tube fileté.
22) Passer la garniture inférieure sur le tube fileté et visser l’ornement sur le
tube fileté. (NE PAS serrer avec excès).
Date Issued: 2/24/12
IS-43049-CB
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir
A Blanc
*Au cordon parallèle (rond et lisse)
*Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
SEE OTHER SIDE FOR ENGLISH TRANSLATIONS.
VOIR L’AUTRE CÔTÉ DES TRADUCTIONS EN ANGLAIS.
3
MOUNTING STRAP
PATTE DE FIXATION
CANOPY
CACHE
KNURL KNOB
BOUTON MOLETÉ
SMALL LOOP
PETITE BOUCLE
4
STEM
TIGE
CHAIN LINK
MAILLON DE LA CHAÎNE
4
3
THREADED PIPE
TUBE FILETÉ
HEXNUT
ECROU HEXAGONAL
FINIAL
ORNEMENT
RUBBER WASHER
RONDELLE EN
CAOUTCHOUC
FLAT WASHER
RONDELLE PLATE
BOTTOM TRIM
GARNITURE INFÉRIEURE
FLAT WASHER
RONDELLE PLATE
RUBBER WASHER
RONDELLE EN
CAOUTCHOUC

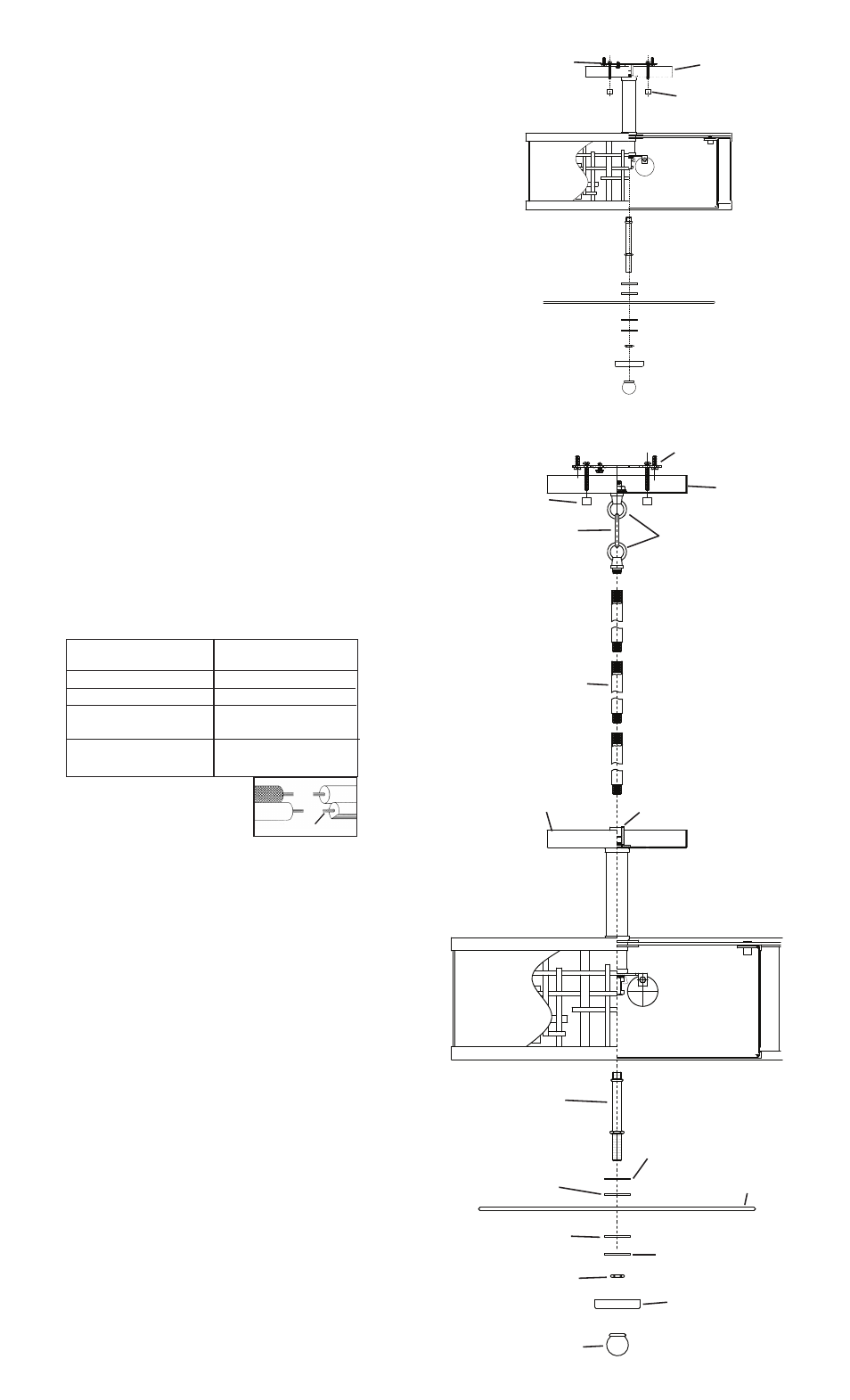

STEM MOUNT INSTALLTION
INSTALLATION DU MONT TIGE
SEMI FLUSH INSTALLATION
INSTALLATION SEMI-RAS
MOUNTING STRAP
PATTE DE FIXATION
CANOPY
CACHE
KNURL KNOB
BOUTON MOLETÉ
TOP TRIM
GARNITURE SUPERIOR
COUPLING
ACCOUPLEMENT
DIFFUSOR
DIFFUSEUR
