Kichler 42866 - Manuel

1) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile.
Mettre l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans
laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée
à l‘interrupteur, placer ces éléments en position d’Arrêt.
2) Trouver les trous filetés appropriés sur la barrette de montage.
Vissez les vis de montage dans les trous filetés.
3) Visser la barrette de montage à la boite de jonction. (Vis non
fournies). La barrette de montage peut etre ajustée pour convenir à
la position de l’applique.
4) Connecter les fils (connecteurs non fournis). Se reporter au tableau
ci-dessous pour faire les connexion. Plaquer l’applique contre le mur,
en passant soigneusement les vis de montage dans les trous.
5) Appliquer l’armature d’éclairage au plafond en introduisant prudemment
les vis de fixation dans les trous.
6) Visser le lustre au plafond á l’aide des rondelles-frein et des boules
filetées.
7) Placer le verre à l’intérieur de l’anneau métallique de garniture.
Placer ensuite l’abat-jour en tissu dans le verre.
8) Avec les bras tournés pour permettre l’assemblage du verre, installer
le verre entre les bras et en dessous de la douille.
9) Placer le verre sur les bras.
10) Tourner les bras jusqu’à ce qu’ils soient espacés uniformément.
11) Fixer la boule de cristal en bas du luminaire.
1) TURN OFF POWER.
IMPORTANT: Before you start, NEVER attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. Place
the main power switch in the “OFF” position.
b) Unscrew the fuse(s), or switch “OFF” the circuit breaker switch(s),
that control the power to the fixture or room that you are
working on.
c) Place the wall switch in the “OFF” position. If the fixture to be
replaced has a switch or pull chain, place those in the “OFF”
position.
2) Find the appropriate threaded holes on mounting strap. Assemble
mounting screws into threaded holes.
3) Attach mounting strap to outlet box. (Screws not provided) Mounting
strap can be adjusted to suit position of fixture.
4) Make wire connections (connectors not provided.) Reference chart
below for correct connections and wire accordingly.
5) Push fixture to ceiling, carefully passing mounting screws through
holes.
6) Secure fixture to ceiling using threaded balls.
7) Set glass in metal trim ring. Then place fabric shade inside glass.
8) With arms rotated to allow for glass assembly, fit glass assembly in
between arms and under socket.
9) Set glass assembly down on bottom of arms.
10) Rotate arms until arms are evenly spaced.
11) Attach crystal ball to bottom of fixture body.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Conectar el alambre de
suministro negro o rojo al
Conectar el alambre de
suministro blanco al
Negro Blanco
*Cordon paralelo (redondo y liso) *Cordon paralelo (cuadrado y estriado)
Claro, marrón, amarillio o negro
sin hebra identificadora
Claro, marrón, amarillio o negro
con hebra identificadora
Alambre aislado (diferente del verde)
con conductor de cobre
Alambre aislado (diferente del
verde) con conductor de plata
*Nota: Cuando se utiliza alambre paralelo
(SPT I y SPT II). El alambre neutro es de forma
cuadrada o estriada y el otro alambre será de
forma redonda o lisa. (Vea la ilustracíón).
Hilo Neutral
Date Issued: 8/3/12 IS-42866-CB

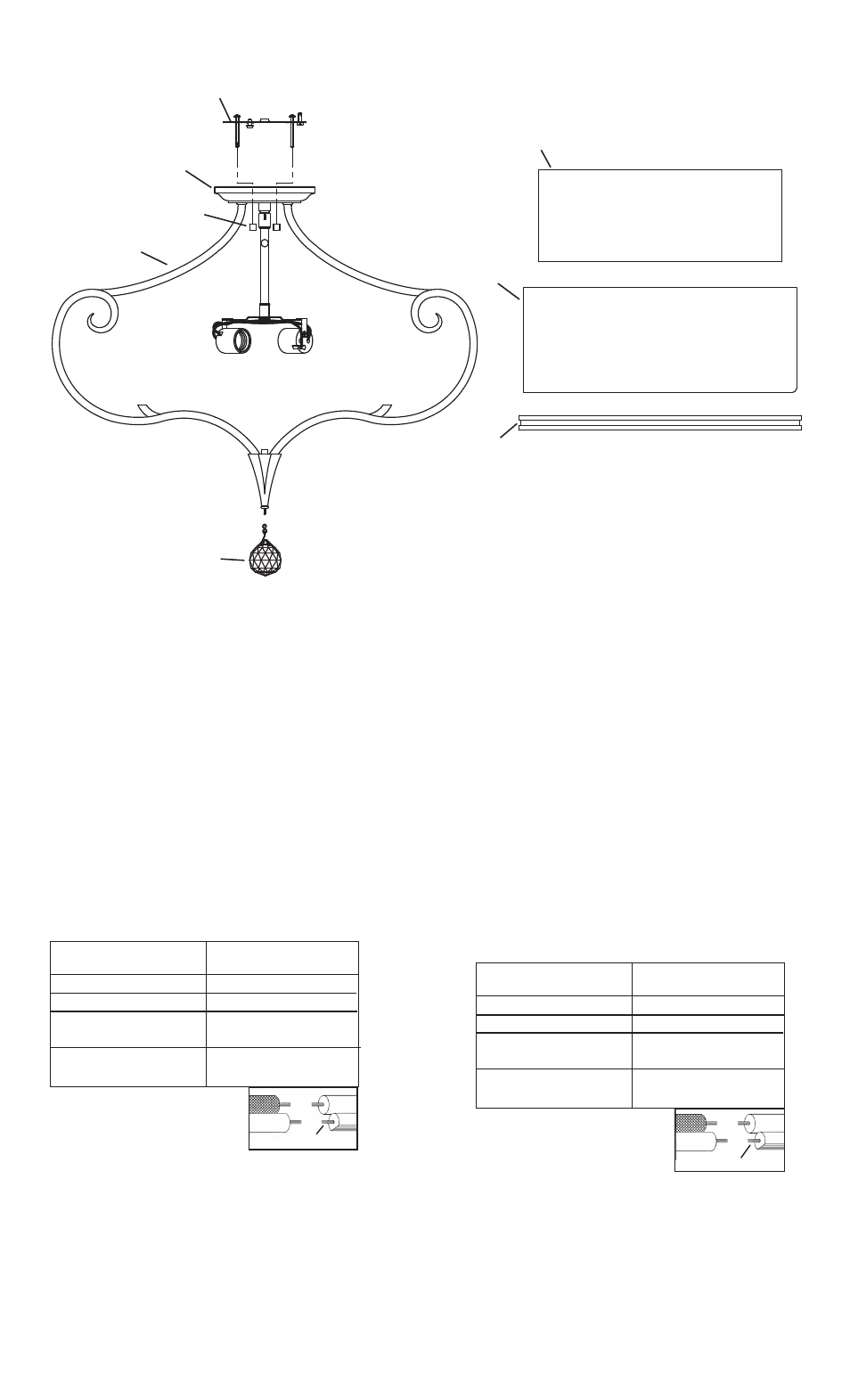

INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
MOUNTING STRAP
PATTE DE FIXATION
KNURL KNOB
BOUTON MOLETÉE
CANOPY
ABAT-JOUR
GLASS
VERRE
CRYSTAL BALL
BOULE DE CRISTAL
METAL TRIM RING
ANNEAU MÉTALLIQUE DE
GARNITURE
FABRIC SHADE
ABAT-JOUR EN TISSU
ARM
BRAS
