1) Visser le tube fileté long dans l’accouplement sur l’extrémité supérieure
du luminaire.
2) Passer le trou situé en bas de la colonne supérieure par dessus le tube
fileté long.
3) Abaisser la garniture supérieure sur le dessus du tube fileté long. Placer
la garniture supérieure sur le dessus de la colonne centrale
4) Glisser la petite rondelle puis la rondelle de blocage sur l’extrémité du
tube fileté. Visser l’écrou hexagonal sur l’extrémité du tube fileté.
5) Visser le crochet supérieur sur l’extrémité du tube fileté.
6) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans
laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
7) Visser le tube fileté (qui se trouve avec les pièces détachées) dans le
collier-écrou, sur une longueur minimum de 6 mm (1/4 po). Fixer avec
un écrou hexagonal.
8) Visser un second écrou hexagonal de manière à ce qu’il touche presque
le premier. Visser ensuite le tube fileté sur la patte de fixation, en le
faisant dépasser et en dirigeant la partie filetée des vis vers la boîte de
jonction. Visser un troisième écrou hexagonal sur l’extrémité du tube
fileté sortant de l’arrière de la sangle de montage. Visser un troisième
écrou hexagonal sur l’extrémité du tube fileté sortant de l’arrière de la
sangle de montage.
9) Connecter la patte de fixation à la boîte de jonction.
10) Dévisser la bague filetée du collier-écrou. Passer le cache sur le
collier-écrou. Environ la moitié de filetage extérieur de celui-ci doit être
apparent. Fixer le collier-écrou en faisant pivoter l’assemblage vers le
haut ou vers le bas. Enlever le cache.
11) Une fois bien positionné, serrer les deux écrous hexagonaux, supérieur
et inférieur, contre le dessous et le dessus de la sangle de montage.
12) Glisser le cache sur le collier-écrou et enfiler sur la bague filetée.
Attacher la chaine (avec l’assemblage connecté) au bas du collier-
écrou. Dévisser la bague filetée et laisser glisser le cache et la bague
filetée.
13) Entrelacer le fil électrque et le fil de mise á la terre et faire passer le tout
dans les anneaux de la chaîne en espaçant au maximum de 3 po.
Passer le fil dans la bague filetée, le cache, le collier-écrou, le tube
fileté et la boîte de jonction.
14) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de mise á la terre
au fil d’alimentation noir ou á celui qui est blanc.
15) Connecter les fils (connecteurs non fournis). Se reporter au tableau
ci-dessous pour faire les connexions.
16) Placer le cache au plafond.
17) Fixer le cache en serrant la bague filetée sur le collier-écrou.

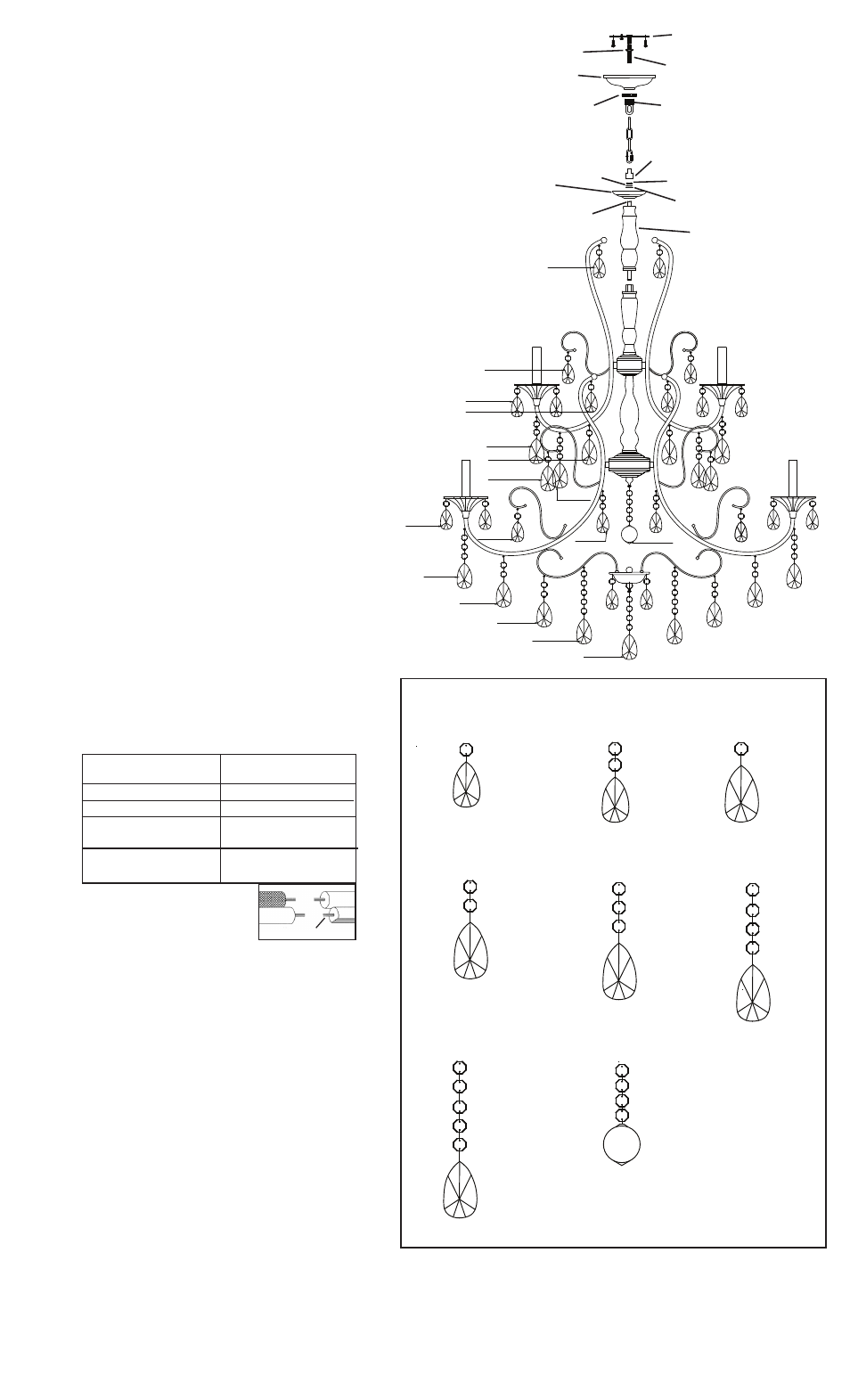

18) Fixer les cristaux voir illustration.
Date Issued: 5/11/12 IS-43123-CB
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
SEE OTHER SIDE FOR ENGLISH TRANSLATIONS.
VOIR L’AUTRE CÔTÉ DES TRADUCTIONS EN ANGLAIS.
CRYSTAL C
CRYSTAL C
CRYSTAL C
CRYSTAL C
CRYSTAL C
CRYSTAL C
CRYSTAL C
CRYSTAL H
CRYSTAL I
CRYSTAL F
CRYSTAL F
CRYSTAL F
CRYSTAL E
CRYSTAL E
CRYSTAL G
CRYSTAL G
CRYSTAL D CRYSTAL M
MOUNTING STRAP
PATTE DE FIXATION
HEXNUT
ECROU HEXAGONAL
THREADED PIPE
TUBE FILETÉ
SCREW COLLAR LOOP
COLLIER-ÉCROU
CANOPY
CACHE
THREADED RING
BAGUE FILETÉE
HOOK
CROCHET
CRYSTAL C (58 pcs) CRYSTAL E (9 pcs)
CRYSTAL F (15 pcs) CRYSTAL G (9 pcs) CRYSTAL H (1 pcs)
CRYSTAL M (1 pc)
CRYSTAL D (6 pcs)
CRYSTAL I (6 pc)
CRYSTALS
CRISTAUX
TOP TRIM
GARNITURE SUPÉRIEURE
LONG THREADED PIPE
TUBE FILETÉ LONG
TOP COLUMN
COLONNE SUPÉRIEURE
LOCKWASHER
RONDELLE DE BLOCAGE
SMALL WASHER
PETIT RONDELLE
HEXNUT
ECROU HEXAGONAL
