1) Turn off power.
IMPORTANT: Before you start, neVer attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. place
the main power switch in the “off” position.
b) unscrew the fuse(s), or switch “off” the circuit breaker switch(s),
that control the power to the fixture or room that you are working on.
c) place the wall switch in the “off” position. If the fixture to be
replaced has a switch or pull chain, place those in the “off”
position.
2) find the appropriate threaded holes on mounting strap. Assemble
mounting screws into threaded holes.
3) Attach mounting strap to outlet box. (Screws not provided) Mounting
strap can be adjusted to suit position of fixture.
4) Make wire connections (connectors not provided.) reference chart
below for correct connections and wire accordingly.
5) push fixture to ceiling, carefully passing mounting screws through holes.
6) Secure fixture to ceiling with threaded caps.
7) Insert recommended bulbs.
8) Set glass down over sockets.
9) fit edge of glass in between metal bar and clip.
1) Couper le CourAnT éleCTrIque.
IMPORTANT: TouJourS couper l’électricité avant de commencer le
travail.
a) localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans
laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
2) Trouver les trous filetés appropriés sur le support de montage. Visser
les vis de montage dans les trous taraudés.
3) fixer le support de montage sur la boîte à prises. (Vis non fournies).
le support de montage peut être réglé afin de positionner correctement
le luminaire.
4) Connecter les fils (connecteurs non fournis). Se porter au tableau ci-
dessous pour faire les connexions.
5) pousser le luminaire vers le plafond en passant soigneusement les vis
de montage par les trous.
6) fixer le luminaire au plafond à l’aide des boules filetées.
7) passer la rondelle caoutchoutée sur l’extrémité du tube fileté sur
l’extrémité inférieure du luminaire.
8) Soulever le verre vers le luminaire en passant soigneusement le tube
fileté par le trou dans le verre.
9) passer la rondelle plate sur l’extrémité du tube fileté et visser l’ornement
sur l’extrémité du tube fileté. (ne pAS serrer avec excès).
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
Date Issued: 12/18/09 IS-42217-CB

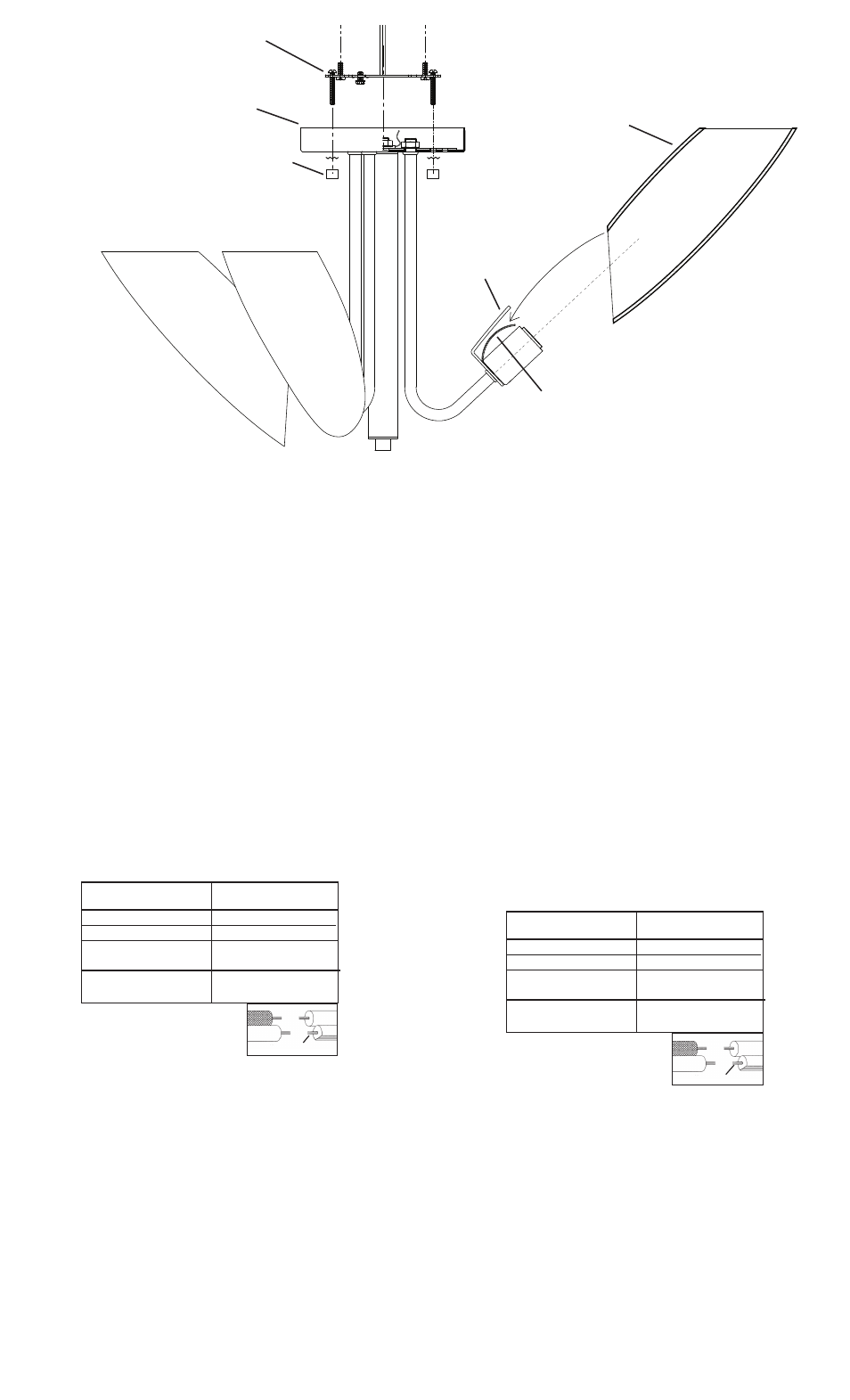

MounTInG STrAp
SupporT De
MonTAGe
fIXTure
luMInAIre
THreADeD CAp
Boule fIleTé
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
GlASS
Verre
ClIp
ClIp
MeTAl BAr
BArre
MéTAllIque
