INSTALLATION SUR TIGE CANNELÉE
1) Acheminer le fil du luminaire par la tige et visser la tige en haut du luminaire.
REMARQUE : appliquer le frein filet sur tous les filets de la tige
indiqués par le symbole (3) pour empêcher la rotation accidentelle
du luminaire pendant le nettoyage, remplacement de lampe, etc.
2) Acheminer le fil du luminaire par les tiges restantes et visser les tiges
ensemble.
3) Placer la garniture supérieure sur les extrémités des tiges.
4) Visser les entretoises sur les extrémités des tiges.
5) Passer les trous dans le cache par dessus les extrémités des entretoises.
6) Passer la rondelle de blocage par dessus l’extrémité des entretoises et
visser l’écrou hexagonal sur chaque extrémité des entretoises.
7) CouPer le CourAnt.
IMPORTANT: touJourS couper l’électricité avant de commencer le
travail.
a) localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans
laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
8) trouver les trous filetés appropriés sur le support de montage. Visser les
vis de montage dans les trous taraudés.
9) Fixer le support de montage sur la boîte à prises. (Vis non fournies).
le support de montage peut être réglé afin de positionner correctement
le luminaire.
10) Connecter les fils (connecteurs non fournis). Se porter au tableau cides
sous pour faire les connexions.
11) Pousser le luminaire vers le plafond en passant soigneusement les vis de
montage par les trous dans le cache.
12) Fixer le luminaire au plafond à l’aide des boutons moletés.
13) Passer le bras latéral sur l’extrémité du corps du luminaire.
14) Aligner le trou situé en haut du bras au trou en haut du luminaire.
15) Visser l’ornement dans le bras et dans le corps du luminaire.
16) Soulever le verre jusqu’au luminaire.
17) Incliner le verre et passer une extrémité du verre par un des bras.
18) Soulever l’autre extrémité vers le haut et passer cette extrémité du verre
par l’autre bras.
MONTAGE DES LIENS EN BOUCLE/MAILLON
1) Suivre les étapes 1, 2, 3 et 4 des instructions Montage de la tige.
2) Visser le tube fileté dans les extrémités des entretoises.
3) Visser les boucles sur l’extrémité de chaque tube fileté.
4) Ajouter un maillon à chaque boucle et puis une autre boucle à chaque
maillon.
5) Visser le tube fileté dans les extrémités des boucles.
6) Passer les tubes filetés sur les boucles par les trous situés dans le cache.
7) Passer une rondelle de blocage sur chaque extrémité des tubes filetés et
visser un écrou hexagonal dans les tubes filetés.
8) Suivre les étapes 7 à 18 des instructions Montage de la tige.
RIDGED STEM MOUNT
1) Pass wire through stems and screw stems into couplings on top of fixture
body.
NOTE: thread locking compound must be applied to all stem threads as
noted with symbol (3) to prevent accidental rotation of fixture during
cleaning, relamping, etc.
2) Pass fixture wire through remaining stems and screw stems together.
3) Set top trim over ends of stems.
4) Screw spacers into ends of stems.
5) Pass holes in canopy over ends of spacers.
6) Slip lockwasher over end of each spacer and screw hexnut onto end of
each spacer.
7) turn oFF Power.
IMPORTANT: Before you start, neVer attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. Place
the main power switch in the “oFF” position.
b) unscrew the fuse(s), or switch “oFF” the circuit breaker switch(s),
that control the power to the fixture or room that you are working on.
c) Place the wall switch in the “oFF” position. If the fixture to be
replaced has a switch or pull chain, place those in the “oFF” position.
8) Find the appropriate threaded holes on mounting strap. Assemble mounting
screws into threaded holes.
9) Attach mounting strap to outlet box. (Screws not provided) Mounting strap
can be adjusted to suit position of fixture.
10) Make wire connections (connectors not provided.) reference chart below
for correct connections and wire accordingly.
11) Push fixture to ceiling, carefully passing mounting screws through holes.
12) Secure fixture to ceiling with threaded balls.
13) Pass side arm over end of fixture body.
14) Align hole in top of arm with hole in top of fixture body.
15) thread finial down into arm and into fixture body.
16) raise glass up to fixture.
17) tilt glass and slip one end of glass through one arm.
18) raise other end of glass up and slip that end of glass through other arm.
LOOP/CHAIN LINK MOUNT
1) Follow steps 1, 2, 3 and 4 from Stem Mount Instructions.
2) Screw threaded pipe into end of each spacer.
3) Screw loops onto end of each threaded pipe.
4) Add one chain link to each loop and add second loop to each chain link.
5) Screw threaded pipe into end of each loop.
6) Pass each threaded pipe on loops through holes in canopy.
7) Slip one lockwasher over end of each threaded pipe and screw one hexnut
onto threaded pipes.
8) Follow steps 7 - 18 from Stem Mount Instructions.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
IS-42418-CB Date Issued: 8/21/09

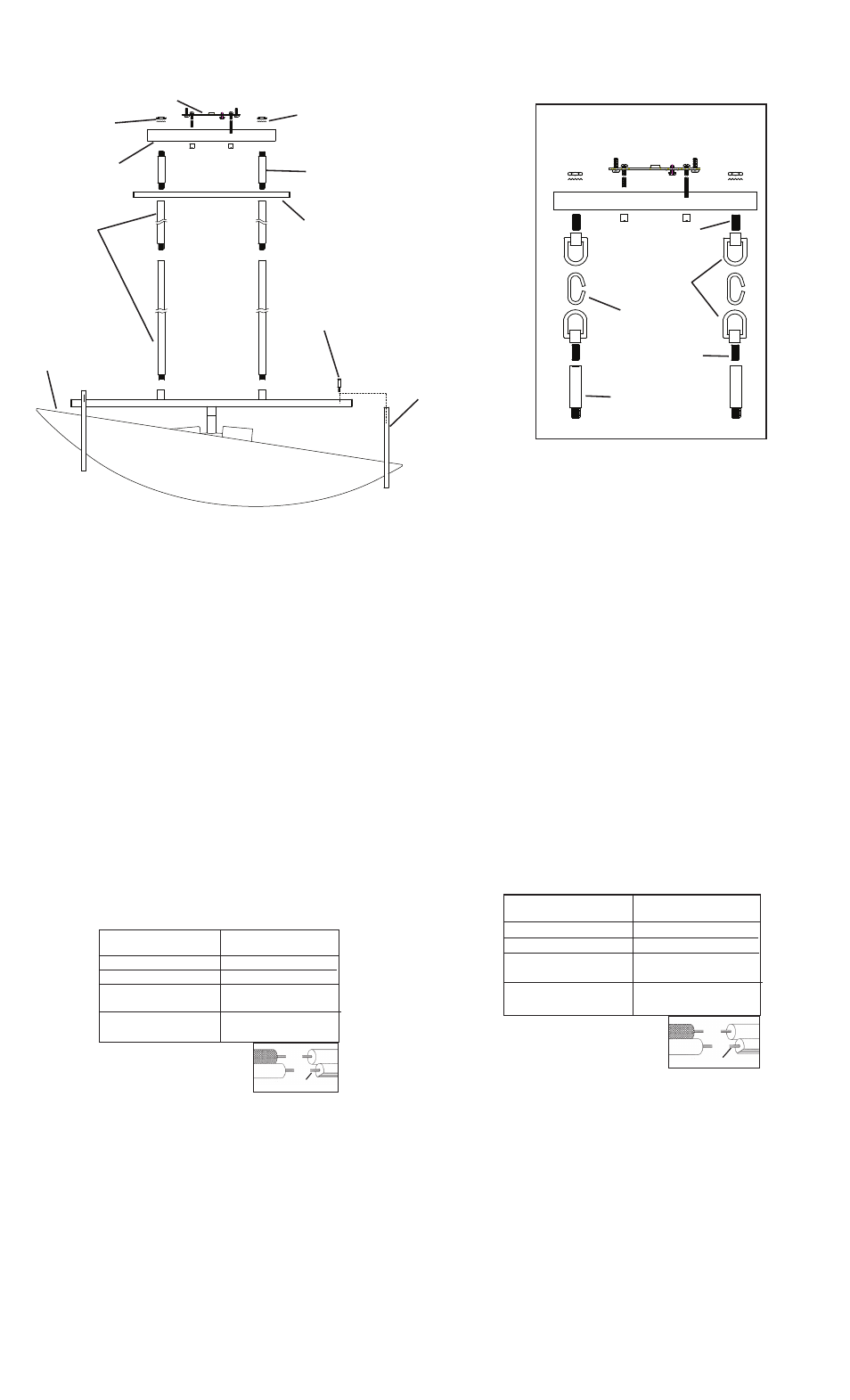

LOOP/CHAIN LINK
BOUCLE/MAILLON DE CHAÎNE
MountInG StrAP
SuPPort De MontAGe
GlASS
Verre
CAnoPY
CACHe
loCKwASHer
ronDelle De BloCAGe
SteM
tIGe
3
3
HeXnut
eCrou HeXAGonAl
SPACer
entretoISe
looP
BouCle
CHAIn lInK
MAIllon De
CHAÎne
tHreADeD PIPe
tuBo roSCADo
tHreADeD PIPe
tuBo roSCADo
SPACer
entretoISe
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
RIDGED STEM MOUNT
INSTALLATION SUR TIGE CANNELÉE
3
3
3
3
FInIAl
orneMent
SIDe ArM
BrAS lAtérAl
toP trIM
GArnIture
SuPérIeure
