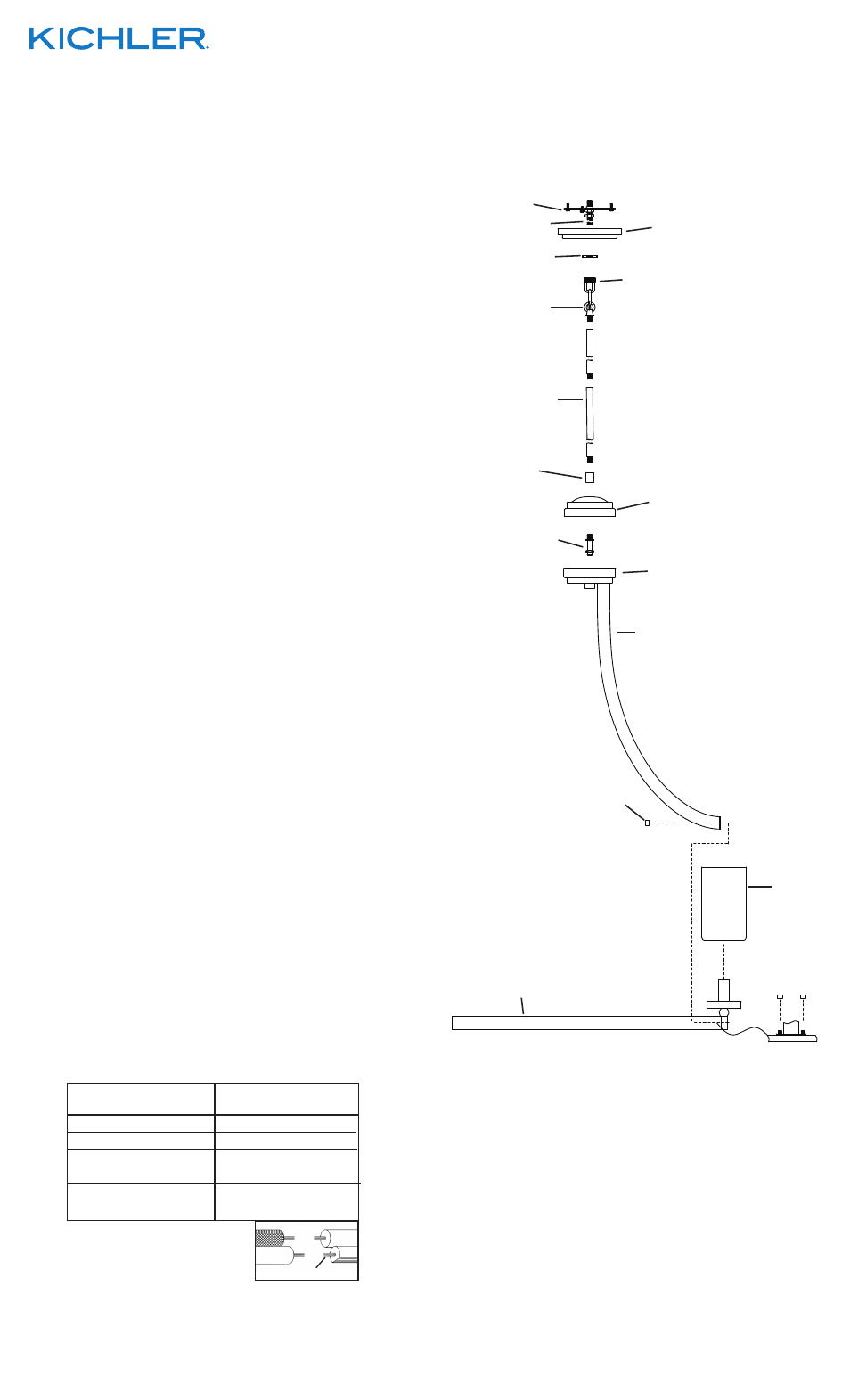

1) Tourner les bras jusqu’à ce que l’espacement soit uniforme.
2) Abaisser le luminaire dans le centre de l’anneau.
3) Passer les trous dans les languettes aux extrémités de

chaque bras par dessus les goujons filetés à l’intérieur de

l’anneau.
4) Visser les capuchons filetés sur les extrémités de chaque

goujon fileté.

5) Une fois que les bras sont fixés avec les capuchons filetés,

serrer bien les capuchons filetés pour attacher le luminaire à

l’anneau.
6) Visser le tube fileté en haut du luminaire.
7) Passer le trou dans le capuchon par dessus l’extrémité du

tube fileté en haut du luminaire.

8) Visser l’accouplement sur l’extrémité de tube fileté sortant

du dessus du capuchon.

9) Passer le fil du luminaire par la tige et visser la tige à

l’accouplement.

REMARQUE: Appliquer le frein filet sur tous les filets de la

tige indiqués par le symbole (3) pour empêcher la rotation

accidentelle du luminaire pendant le nettoyage, remplacement

de lampe, etc.

10) Acheminer le fil par les tiges restantes et visser les tiges
ensemble.
11) Attacher la petite boucle en haut de la dernière tige.
12) COUPER LE COURANT.

IMPORTANT: TOUJOURS couper l’électricité avant de

commencer le travail.

a) Localiser le coffret à fusibles ou le disjoncteur du

domicile. Mettre l’interrupteur principal en position

d’Arrêt.

b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur

Arrêt) qui contrôlent l’alimentation vers le luminaire ou la

pièce dans laquelle le travail est effectué.

c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire

à remplacer est doté d’un interrupteur ou d’une chaîne

connectée à l‘interrupteur, placer ces éléments en

position

d’Arrêt.

13) Visser le tube fileté (qui se trouve avec les pièces détachées)

dans le collier-écrou, sur une longueur minimum de 6 mm

(1/4 po). Fixer avec un écrou hexagonal.

14) Visser un second écrou hexagonal de manière à ce qu’il

touche presque le premier. Visser ensuite le tube fileté sur la

patte de fixation, en le faisant dépasser et en dirigeant la

partie filetée des vis vers la boîte de jonction. Connecter la

patte de fixation à la boîte de jonction.

15) Dévisser la bague filetée du collier-écrou. Passer le cache

sur le collier-écrou. Environ la moitié de filetage extérieur de

celui-ci doit être apparent. Fixer le collier-écrou en faisant

pivoter l’assemblage vers le haut ou vers le bas. Enlever le

cache.
16) La bonne position étant trouvée, serrer l’écrou hexagonal

supérieur contre le partie inférieur de la patte de fixation.

17) Glisser le cache sur le collier-écrou et enfiler sur la bague

filetée. Attacher la chaine (avec l’assemblage connecté) au

bas du collier-écrou. Dévisser la bague filetée et laisser

glisser le cache et la bague filetée.

18) Entrelacer le fil électrque et le fil de mise á la terre et faire

passer le tout dans les anneaux de la chaîne en espaçant au

maximum de 3 po. Passer le fil dans la bague filetée, le

cache, le collier-écrou, le tube fileté et la boîte de jonction.

19) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de

mise á la terre au fil d’alimentation noir ou á celui qui est

blanc.
20) Connecter les fils (connecteurs non fournis). Se reporter au

tableau ci-dessous pour faire les connexions.

Date Issued: 10/4/13

IS-43193-CB

INSTRUCTIONS

For Assembling and Installing Fixtures in Canada

Pour L’assemblage et L’installation Au Canada

Connecter le fil noir ou

rouge de la boite

Connecter le fil blanc de la boîte

A Noir

A Blanc

*Au cordon parallèle (rond et lisse)

*Au cordon parallele (à angles droits el strié)

Au bransparent, doré, marron, ou

noir sans fil distinctif

Au transparent, doré, marron, ou

noir avec un til distinctif

Fil isolé (sauf fil vert) avec

conducteur en cuivre

Fil isolé (sauf fil vert) avec

conducteur en argent

*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).

Fil Neutre
