11) Entrelacer le fil électrque et le fil de mise á la terre et faire passer le tout
dans les anneaux de la chaîne en espaçant au maximum de 3 po.
Passer le fil dans la bague filetée, le cache, le collier-écrou, le tube fileté
et la boîte de jonction.
12) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de mise á la terre
au fil d’alimentation noir ou á celui qui est blanc.
13) Connecter les fils (connecteurs non fournis). Se reporter au tableau
ci-dessous pour faire les connexions.
14) Placer le cache au plafond.
15) Fixer le cache en serrant la bague filetée sur le collier-écrou.
16) Passer la garniture décorative sur l’extrémité du tube fileté sur
l’extrémité inférieure du luminaire.
17) Visser l’ornement sur l’extrémité du tube fileté. (NE PAS serrer avec excès).
18) Placer l’abat-jour interne en haut de la plaque située sur le couvercle de
la bougie. Visser la bague de la douille sur la douille.
19) Visser les ampoules recommandées.
20) Placer l’abat-jour externe sur l’abat-jour interne.
21) Fixer les cristaux en forme de U sur les bras en prenant soin de les
glisser du haut vers le bas. REMARQUE : Il existe deux jeux de
cristaux. Un jeu se place sur le côté des bras. L’autre jeu se place en
haut des bras.
22) Fixer la boule de cristal en bas de la garniture de décoration.
1) Screw long threaded pipe into coupling on top of fixture body.
2) Pass center fixture body down over long threaded pipe.
3) Screw loop onto top of threaded pipe.
4) TUrN oFF PowEr.
IMPORTANT: Before you start, NEVEr attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. Place
the main power switch in the “oFF” position.
b) Unscrew the fuse(s), or switch “oFF” the circuit breaker switch(s),
that control the power to the fixture or room that you are working on.
c) Place the wall switch in the “oFF” position. If the fixture to be
replaced has a switch or pull chain, place those in the “oFF”
position.
5) Take threaded pipe from parts bag and screw in screw collar loop a
minimum of 6 mm (1/4”). Lock into place with hexnut.
6) run another hexnut down threaded pipe almost touching first hexnut.
Now screw threaded pipe into mounting strap. Mounting strap must be
positioned with extruded thread faced into outlet box. Threaded pipe
must protrude out the back of mounting strap. Screw third hexnut onto
end of threaded pipe protruding from back of mounting strap.
7) Connect mounting strap to outlet box.
8) Unscrew the threaded ring from screw collar loop. Take canopy and
pass over screw collar loop. Approximately one half of the screw collar
loop exterior threads should be exposed. Adjust screw collar loop by
turning assembly up or down in mounting strap. remove canopy.
9) After desired position is found, tighten both top and bottom hexnuts up
against the bottom and top of the mounting strap.
10) Slip canopy over screw collar loop and thread on threaded ring. Attach
chain (with fixture connected) to bottom of screw collar loop. Unscrew
threaded ring, let canopy and threaded ring slip down.
11) weave electrical wire and ground wire through chain links no more than
3 inches apart. Pass wire through threaded ring, canopy, screw collar
loop, threaded pipe and into outlet box.
12) Connect fixture ground wire to outlet box ground wire with wire connector.
(Not provided.) Never connect ground wire to black or white power
supply wire.
13) Make wire connections (connectors not provided). reference chart
below for correct connections and wire accordingly.
14) raise canopy to ceiling.
15) Secure canopy in place by tightening threaded ring onto screw collar
loop.
16) Pass decorative trim over end of threaded pipe on bottom of fixture body.
17) Screw finial onto end of threaded pipe. (Do NoT over tighten.)
18) Set inner glass shade on top of plate on candle cover. Screw socket ring
onto socket.
19) Insert recommended bulbs.
20) Set outer shade down over inner shade.
21) Attach U-shaped crystals onto arms, sliding crystals from top to bottom.
NOTE: There are two sets of crystals. one set will fit on side of arms.
The other set will fit on top of arms.
22) Attach crystal ball to bottom of decorative trim.
1) Visser le tube long fileté dans l’accouplement sur l’extrémité supérieure
du luminaire.
2) Passer le luminaire central par-dessus le long tube fileté.
3) Visser la boucle en haut du tube fileté.
4) CoUPEr LE CoUrANT éLECTrIqUE.
IMPORTANT: ToUJoUrS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans
laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
5) Visser le tube fileté (qui se trouve avec les pièces détachées) dans le
collier-écrou, sur une longueur minimum de 6 mm (1/4 po). Fixer avec
un écrou hexagonal.
6) Visser un second écrou hexagonal de manière à ce qu’il touche presque
le premier. Visser ensuite le tube fileté sur la patte de fixation, en le
faisant dépasser et en dirigeant la partie filetée des vis vers la boîte de
jonction. Visser un troisième écrou hexagonal sur l’extrémité du tube
fileté sortant de l’arrière de la sangle de montage. Visser un troisième
écrou hexagonal sur l’extrémité du tube fileté sortant de l’arrière de la
sangle de montage.
7) Connecter la patte de fixation à la boîte de jonction.
8) Dévisser la bague filetée du collier-écrou. Passer le cache sur le
collier-écrou. Environ la moitié de filetage extérieur de celui-ci doit être
apparent. Fixer le collier-écrou en faisant pivoter l’assemblage vers le
haut ou vers le bas. Enlever le cache.
9) Une fois bien positionné, serrer les deux écrous hexagonaux, supérieur
et inférieur, contre le dessous et le dessus de la sangle de montage.
10) Glisser le cache sur le collier-écrou et enfiler sur la bague filetée.
Attacher la chaine (avec l’assemblage connecté) au bas du collier-
écrou. Dévisser la bague filetée et laisser glisser le cache et la bague
filetée.
Date Issued: 10/30/09 IS-42304-CB
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre

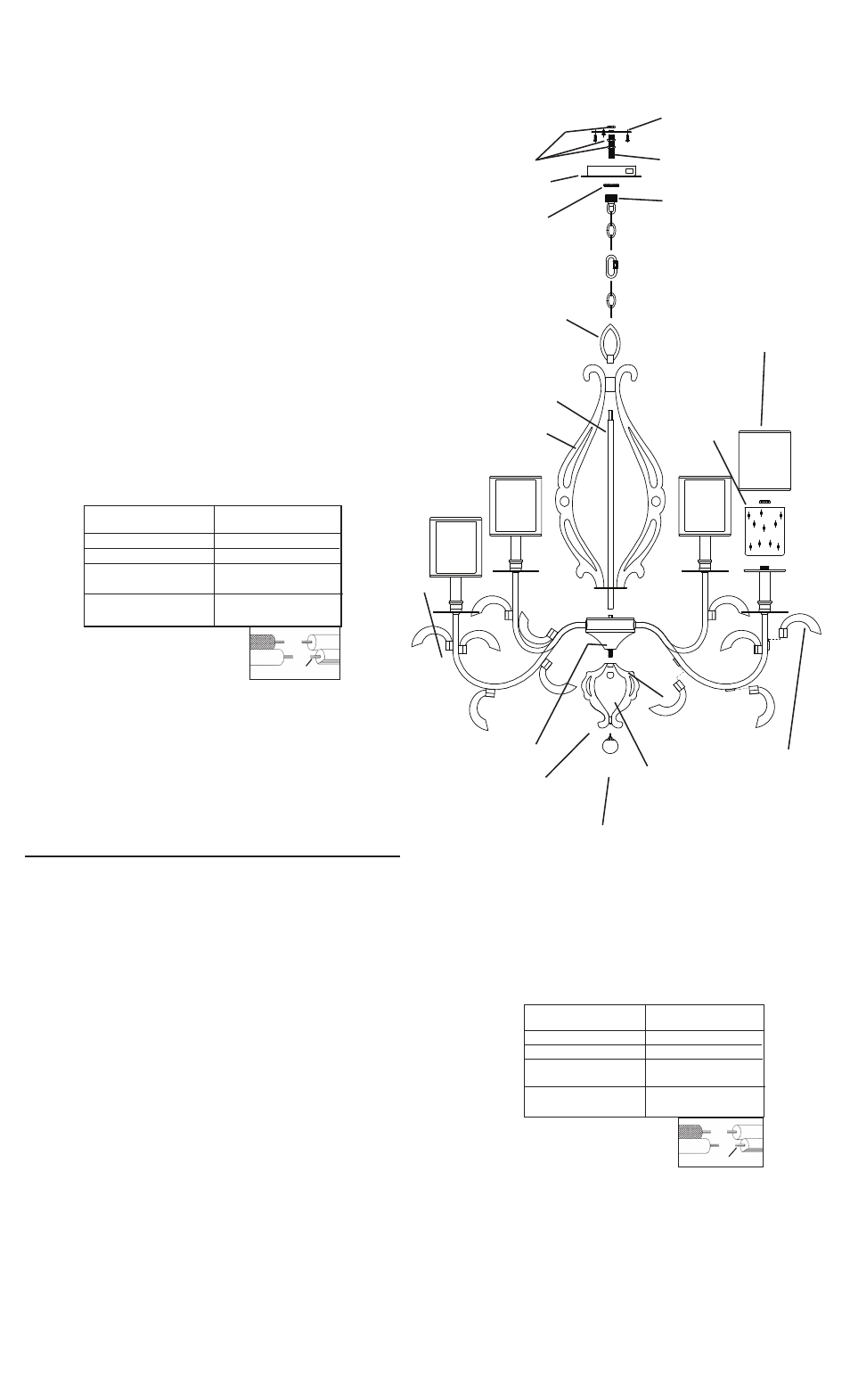

MoUNTING STrAP
PATTE DE FIXATIoN
HEXNUT
ECroU
HEXAGoNAL THrEADED PIPE
TUBE FILETé
SCrEw CoLLAr LooP
CoLLIEr-éCroU
CANoPY
CACHE
THrEADED rING
BAGUE FILETéE
LooP
BoUCLE
THrEADED PIPE
TUBE FILETé
FINIAL
orNEMENT
CrYSTAL BALL
BoULE DE CrISTAL
DECorATIVE BoTToM TrIM
GArNITUrE DE DéCorATIoN
BoTToM TrIM CUP
CoUPELLE DE
GArNITUrE
INFérIEUrE
GLASS SHADE
ABAT-JoUr
INTErNE
LoNG THrEADED PIPE
TUBE LoNG FILETé
oUTEr SHADE
ABAT-JoUr EXTErNE
U-SHAPED CrYSTAL
CrISTAL EN
ForME DE U
CENTEr FIXTUrE BoDY
LUMINAIrE CENTrAL
