14) Placer le cache au plafond.
15) Fixer le cache en serrant la bague filetée sur le collier-écrou.
16) Passer la rondelle caoutchoutée sur l’extrémité du tube fileté sur
l’extrémité inférieure du luminaire.
17) Soulever le verre vers le luminaire en passant soigneusement le tube
fileté par le trou dans le verre.
18) Passer la rondelle plate sur l’extrémité du tube fileté et visser l’ornement
sur l’extrémité du tube fileté. (NE PAS serrer avec excès).
19) Passer la rondelle caoutchoutée sur l’extrémité du pivot à rotule. Faire passer
l’extrémité du pivot à rotule dans le trou du support attaché au cadre du luminaire
et à travers le trou dans le verre.
20) Enfiler la poignée sphérique à l’extrémité du pivot à rotule. (NE PAS trop serrer).
1) Screw long threaded pipe into coupling on top of fixture body.
2) Pass center fixture body down over long threaded pipe.
3) Screw loop onto top of threaded pipe.
4) TurN oFF PowEr.
IMPORTANT: Before you start, NEVEr attempt any work without shutting off the
electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. Place the main
power switch in the “oFF” position.
b) unscrew the fuse(s), or switch “oFF” the circuit breaker switch(s), that
control the power to the fixture or room that you are working on.
c) Place the wall switch in the “oFF” position. If the fixture to be replaced has
a switch or pull chain, place those in the “oFF” position.
5) Take threaded pipe from parts bag and screw in screw collar loop a minimum of 6 mm
(1/4”). Lock into place with hexnut.
6) run another hexnut down threaded pipe almost touching first hexnut. Now screw
threaded pipe into mounting strap. Mounting strap must be positioned with
extruded thread faced into outlet box. Threaded pipe must protrude out the back of
mounting strap. Screw third hexnut onto end of threaded pipe protruding from back
of mounting strap.
7) Connect mounting strap to outlet box.
8) unscrew the threaded ring from screw collar loop. Take canopy and pass over
screw collar loop. Approximately one half of the screw collar loop exterior threads
should be exposed. Adjust screw collar loop by turning assembly up or down in
mounting strap. remove canopy.
9) After desired position is found, tighten both top and bottom hexnuts up against the
bottom and top of the mounting strap.
10) Slip canopy over screw collar loop and thread on threaded ring. Attach chain (with
fixture connected) to bottom of screw collar loop. unscrew threaded ring, let
canopy and threaded ring slip down.
11) weave electrical wire and ground wire through chain links no more than 3 inches
apart. Pass wire through threaded ring, canopy, screw collar loop, threaded pipe
and into outlet box.
12) Connect fixture ground wire to outlet box ground wire with wire connector.
(Not provided.) Never connect ground wire to black or white power supply wire.
13) Make wire connections (connectors not provided). reference chart below for
correct connections and wire accordingly.
14) raise canopy to ceiling.
15) Secure canopy in place by tightening threaded ring onto screw collar loop.
16) Slip rubber washer over end of threaded pipe on bottom of fixture body.
17) raise glass up to fixture carefully passing threaded pipe through hole in glass
18) Slip flat washer over end of threaded pipe and screw finial onto threaded pipe. (Do
NoT over tighten.)
19) Slip end of ball stud through hole in bracket attached to fixture body and through
hole in glass.
20) Slip rubber washer over end of ball stud. Thread ball knob onto end of ball stud.
(Do NoT over tighten.)
1) Visser le tube long fileté dans l’accouplement sur l’extrémité supérieure du
luminaire.
2) Passer le luminaire central par-dessus le long tube fileté.
3) Visser la boucle en haut du tube fileté.
4) Couper le courant électrique.
5) Visser le tube fileté (qui se trouve avec les pièces détachées) dans le collier-écrou, sur
une longueur minimum de 6 mm (1/4 po). Fixer avec un écrou hexagonal.
6) Visser un second écrou hexagonal de manière à ce qu’il touche presque le premier.
Visser ensuite le tube fileté sur la patte de fixation, en le faisant dépasser et en
dirigeant la partie filetée des vis vers la boîte de jonction. Visser un troisième
écrou hexagonal sur l’extrémité du tube fileté sortant de l’arrière de la sangle de
montage. Visser un troisième écrou hexagonal sur l’extrémité du tube fileté sortant
de l’arrière de la sangle de montage.
7) Connecter la patte de fixation à la boîte de jonction.
8) Dévisser la bague filetée du collier-écrou. Passer le cache sur le collier-écrou.
Environ la moitié de filetage extérieur de celui-ci doit être apparent. Fixer le
collier-écrou en faisant pivoter l’assemblage vers le haut ou vers le bas. Enlever le
cache.
9) une fois bien positionné, serrer les deux écrous hexagonaux, supérieur et inférieur,
contre le dessous et le dessus de la sangle de montage.
10) Glisser le cache sur le collier-écrou et enfiler sur la bague filetée. Attacher la
chaine (avec l’assemblage connecté) au bas du collier-écrou. Dévisser la bague
filetée et laisser glisser le cache et la bague filetée.
11) Entrelacer le fil électrque et le fil de mise á la terre et faire passer le tout dans les
anneaux de la chaîne en espaçant au maximum de 3 po. Passer le fil dans la
bague filetée, le cache, le collier-écrou, le tube fileté et la boîte de jonction.
12) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de mise á la terre au fil
d’alimentation noir ou á celui qui est blanc.
13) Connecter les fils (connecteurs non fournis). Se reporter au tableau ci-dessous
pour faire les connexions.
Date Issued: 10/30/09 IS-42391-CB
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre

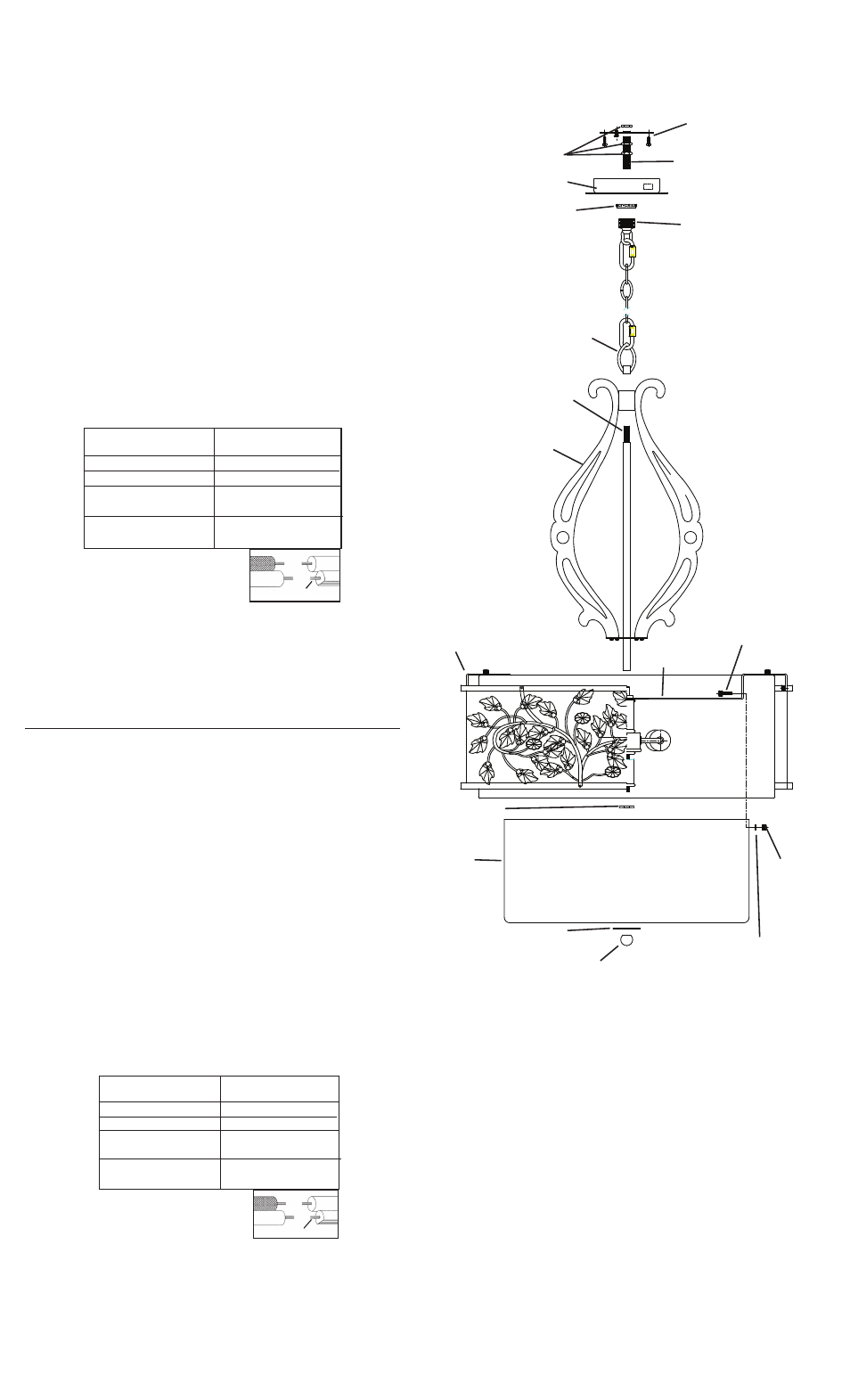

MouNTING STrAP
PATTE DE FIXATIoN HEXNuT
ECrou
HEXAGoNAL
THrEADED PIPE
TuBE FILETé
SCrEw CoLLAr LooP
CoLLIEr-éCrou
CANoPY
CACHE
THrEADED rING
BAGuE FILETéE
LooP
BouCLE
FINIAL
orNEMENT
LoNG THrEADED PIPE
TuBE LoNG FILETé
CENTEr FIXTurE BoDY
LuMINAIrE CENTrAL
FIXTurE BoDY
LuMINAIrE
GLASS
VErrE
ruBBEr wASHEr
roNDELLE
CAouTCHouTéE
FLAT wASHEr
roNDELLE PLATE
BrACKET
SuPPorT
BALL STuD
PIVoT à roTuLE.
BALL KNoB
PoIGNéE
SPHérIquE
ruBBEr wASHEr
roNDELLE
CAouTCHouTéE
