WARRANTY
WE WARRANT THE LANDSCAPE PRODUCTS FEATURED IN OUR LANDSCAPE LIGHTING CATALOG (WITH THE EXCEPTION OF LIGHT BULBS) FOR FIVE YEARS AGAINST DEFECTS IN
MATERIALS AND WORKMANSHIP IF IT WAS PROPERLY INSTALLED AND FAILED UNDER NORMAL OPERATING CONDITIONS, PROVIDED IT IS RETURNED TO THE POINT OF PURCHASE,
WHERE IT WILL BE REPAIRED OR, AS IT MAY BE DETERMINED, TO REPLACE THE LANDSCAPE PRODUCT OR PARTS USED ON THAT PRODUCT.
GARANTIE
NOUS GARANTISSONS LES PRODUITS DE PAYSAGES FIGURANT DANS NOTRE CATALOGUE DES LUMIERES PAYSAGISTES (A L’EXCEPTION DES AMPOULES) PENDANT UNE PERIODE
DE CINQ ANS CONTRE TOUS DEFAUTS DE MATERIAUX ET DE MAIN D’OEUVRE SOUS CONDITION QUE L’INSTALLATION AIT ETE EFFECTUEE CORRECTEMENT ET QUE LES PROBLEMES
SE SOIENT PRODUITS AU COURS D’UN EMPLOI NORMAL. LE PRODUIT DOIT ETRE RETOURNE AU LIEU DE VENTE OU IL SERA REPARE OU, SUITE A UNE EVALUATION, LE PRODUIT DE
PAYAGE OU LES PIECES QUI LE COMPOSENT SERONT REMPLACEES.
FOR USE WITH LANDSCAPE LIGHTING SYSTEMS ONLY.
1) The device is accepted as a component of a landscape lighting system
where the suitability of the CSA or UL labeled combination shall be deter
mined by CSA, UL respectively or the local inspection authorities having
jurisdiction.
2) Fixture shall be connected to an extra low voltage transformer approved for
use with landscape lighting systems.
3) This fixture is to be connected to a secondary wiring of the following type:
12 GA 60°C minimum type;
SPT-3 suitable for outdoor use; or
approved landscape lighting cable.
1) Position back of outlet box against face of step riser and outline in pencil.
Cut out marked rectangular opening.
2) Slip outlet box into opening and mark position of threaded mounting holes.
Remove outlet box and cut out notches around these marked holes.
3) Remove the most convenient knockout for wiring.
4) Run wire from LED bracket assembly through knockout, and slip assembly
into outlet box. (Socket bracket assembly will be secured in step #8).
5) Turn off power. Make wire connections.
6) Slip outlet box into hole and secure in place using nails.
7) Remove tape from step light gasket so adhesive is visible. Center and then
stick gasket to back of cover plate.
8) Line up hole in cover plate and LED bracket assembly with mounting
holes in outlet box and secure in place with provided screws.
Date Issued: 5/7/10 IS-15780-CB
A UTILISER UNIqUEMENT POUR LES SYSTèMES D’éCLAIRAG PAYSAGER
1) Le dispositif est accepté en tant que composant d’un système d’é
clairage paysager lorsque la compatibilité de la combinaison étiquetée
UL ou CSA (ACNOR) doit être déterminée par CSA, UL respectivement
ou les autorités d’inspection locales ayant compétence.
2) L’appareil doit étre connecté à un transformateur supplémentaire à
basse tension approuvé pour une utilisation avec les systémes
d’éclairage paysager.
3) Cet apareil doit étre connecté à un câblage secondaire du type suivant:
12GA 60°C type minimum;
SPT-3 combatible pour utilisation extreme;
ou câble d’éclairage paysager agréé.
1) Placer I arriere de la boite de joction contre I avant du montant et dessiner
le contour. Decoouper les ouvertures rectangulaires en suivant le dessin.
2) Faire glisser la boite de jonction dans I ouverture et marquer I endroit des
trou de montage. Enlever la boite de jonction et faire des encoches autour
des marques de trous.
3) Prevoir le passage le plus pratiquepour le fil electrique.
4) Acheminer le fil depuis le support LED par la découpe et faire glisser le
montage dans la boîte à prises.
5) Couper le courant electrique et faire les connexions.
6) Faire glisser la boite de jonction dans le trou et la fixer avec des clous.
7) Enlever le ruban du joint d etancheite de sorte que la partie adhesive soit
visible. Centrer et faire adherer le joint a l arriere de la plaque de protection.
8) Aligner le trou situé sur la plaque du couvercle et le support LED avec les
trous de montage dans la boîte à prises. Fixer à l’aide des vis.
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
OUTDOOR USE ONLY
DOM ETRE INSTALLE A L’EXTERIEUR

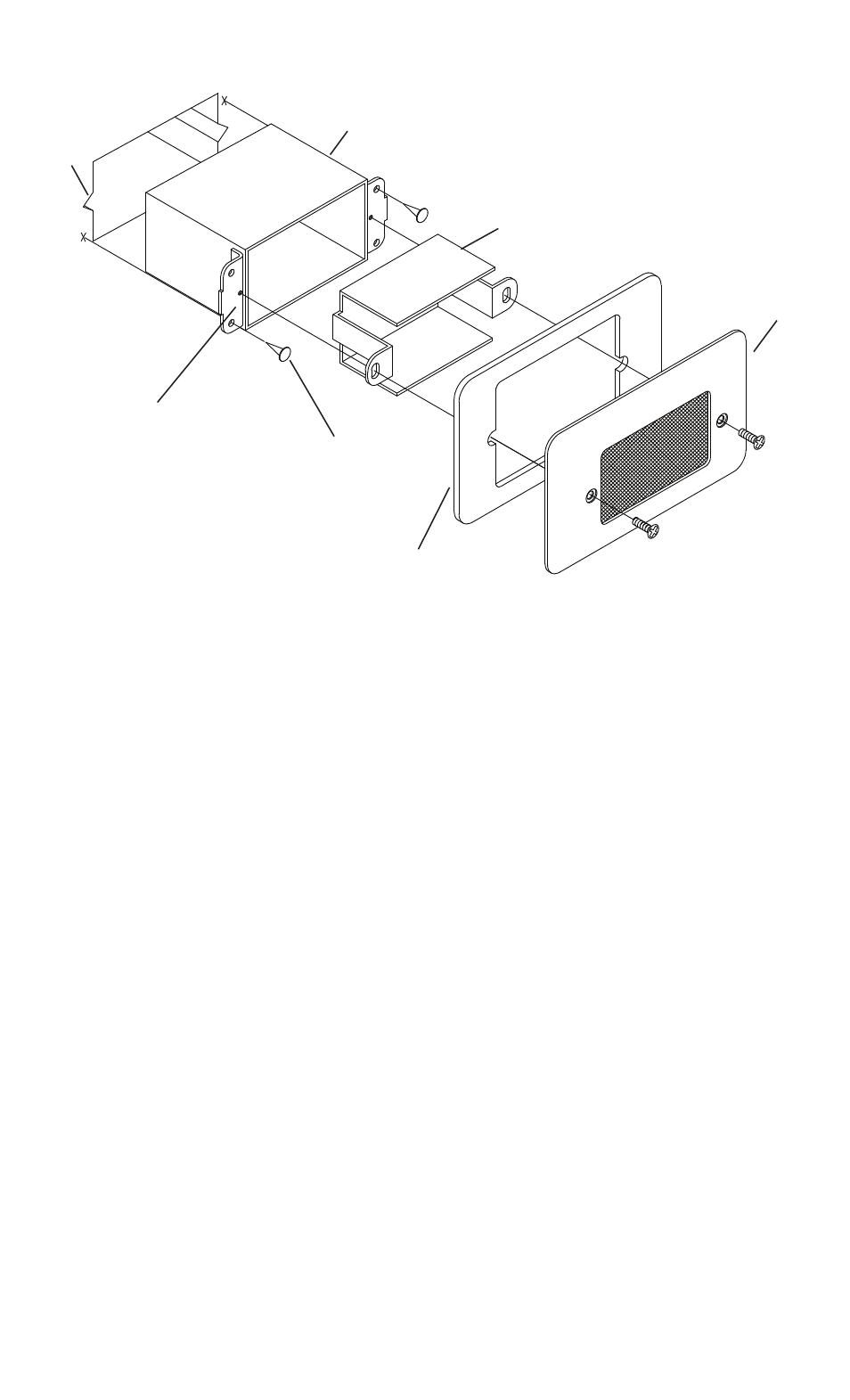

NOTCH
ENCOCHE
OUTLET OBX
BOITE DE JONCTION
LED BRACKET ASSEMBLY
SUPPORT LED
COVER PLATE
PLAQUE DE PROTECTION
THREADED MOUNTING HOLE
TROU DE MONTAGE FILETE
NAIL
VIS
STEP LIGHT GASKET
JOINT D’ETANCHEITE
