Kichler 2641 - Manuel

1) Assemble bulb to socket inside fixture body. (CAUTION: Do not touch bulb with
bare hands. If this happens, clean bulb with denatured alcohol and a lint free
cloth.)
2) Carefully slip glass over threaded studs on fixture body.
3) Align holes in screen with threaded studs on fixture body and slide up against
glass. Secure in place with knurl knobs.
NOTE: FOR SAFETY PURPOSES, SCREEN MUST BE USED.
4) Turn off power.
5) Determine the height from ceiling you would like your fixture to hang. Fixture is pro-
vided with (3) 11-1/2” long tubes that can be used or omitted to achieve desired
height.
6) Assemble stem to fixture - First read and understand directions on Loctite ® are
marked on illustration.
7) Note direction of exposed threaded pipe on illustration. Bottom two pipes will
have exposed thread at top. Top pipe will not have exposed threaded pipe.
8) Install canopy mounting screws, finger tight.
9) Loctite ® threaded pipe from parts bag approximately 1/2” into stem.
10) Slip canopy then mounting strap over stem(s) assembled to fixture.
11) Loctite ® ball swivel to threaded pipe. (Thread ball onto pipe until snug against
stem) Secure ball swivel in place by threading a hexnut onto threaded pipe inside ball.
12) Lift mounting strap up against ball swivel, aligning slot in ball with tab in strap.
Snap ball retainer into place. Placing one side of ball retainer in place and then
snapping the other in is suggested.
13) Attach assembled fixture/mounting strap to outlet box. If ceiling is sloped assem-
ble mounting strap to ceiling with ball slot and tab towards lower portion of slope
in ceiling. (REF: Illustration A)
14) Attach ground wire from outlet box between cupped washer and green ground
screw and thread ground screw into mounting strap. If fixture is provided with
ground wire, connect fixture ground wire to outlet box ground wire with wire con-
nectors (not provided). Never connect ground wire to black or white power supply
wire.
15) Make wire connections (connectors not provided.) Reference chart below for cor-
rect connections and wire accordingly.
16) Carefully slip canopy up stem and secure to ceiling using ball knobs.
NOTE: Loctite ® must be applied to all stem threads as noted to prevent
accidental rotation of fixture during cleaning, relamping, etc. ...
— Marks areas where application of Loctite ® is necessary.
1) Mettre l’ampoule dans la douille. (Attention: ne pas toucher l’ampoule avec
les doigts. Si cela se produit, nettoyer avec un chiffon qui ne peluche pas et
de l’alcool dénaturé.)
2) Giller le vere avec précaution sur les vis filetés qui se trouvent sur l’élément.
3) Installer ensuite la grille en la glissant également sur les boulons filetés.
REMARQUE: POUR DES RAISONS DE SECURITE, L’ECRAN DOIT ETRE
UTILISE.
4) Couper le courant électrique.
5) Déterminer la distance désirée entre l'élément et le plafond. Trois tubes de
11,5 po sont founis. Ils peuvent être utilisés ou non selon la distance désirée.
6) Fixer la tige de suspension à l’élément. Prendre connaissance et suivre
attentivement les instructions qui concernent la capsule Loctite
® . Les
emplacements qui sont lui destinés sur le schéma. (Mettre la capsule de
côté.)
7) Voir sur le schéma comment le filetage du tube doit apparaître. Celui du bas
des deux tubes se trouvera à l’extrémité supérieure et celui du tuyau
supérieur ne sera pas apparent.
8) Installer les vis de montage de l’écran, serrer à la main.
9) Visser le tube fileté dans la tige sur environ 1,2 cm (1/2 po).
10) Glisser l’écran puis la pate de montage sur laaa/les tige(s) sur l’élément.
11) Visser la boule orientable dans le tube fileté (jusqu’à ce qu’elle touche la
tige.) Maintenir en place en vissant un écrou à six pans à l’intérieur de la
boule.
12) Soulever la patte de montage contre la boule orientable, aligner la fente de
la boule avec la languette de la patte de montage. Il est conseillé de mettre
d’abord en place un côte du logement de la boule puis le second.
13) Fixer l’élément et la patte de montage à la boîte de jonction. Fixer la patte
de montage au plafond, la fente de la boule et la languette dirigées vers la
partie inférieure du plafond incliné. (Voir l’illustration A).
14) Fixer le câble de mise à la terre de la boîte de jonction entre la rondelle en
cuvette et la vis verte de mise à la terre et visser cette derniere dans la patte
de montage. Si l’élément est muni d’un câble de mise à la terre, connecter
le câble à celui de la boîte de jonction avec des connecteurs de câble (non
fournis). Ne jamais connecter le câble de mise à la terre au câble d’alimen-
tation électrique noir ou blanc.
15) Connecter les câbles (connecteurs non fournis). Voir le tableau ci-dessous
ou s’adresser à un électricien qualifiê pour faire les connections.
16) Glisser avec précaution l’écran sur la tige et fixer au plafond avec des ron-
delles d’arrêt (pour le Canada seulement) et des boutons ronds.
REMARQUE: Le Loctite ® doit être utilisé pour tous les filetages des tubes pour
éviter que l’élément ne tourne au cours du nettoyage, d’un changement
d’ampoule, etc.
— Points destinés au Loctite ® .
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre

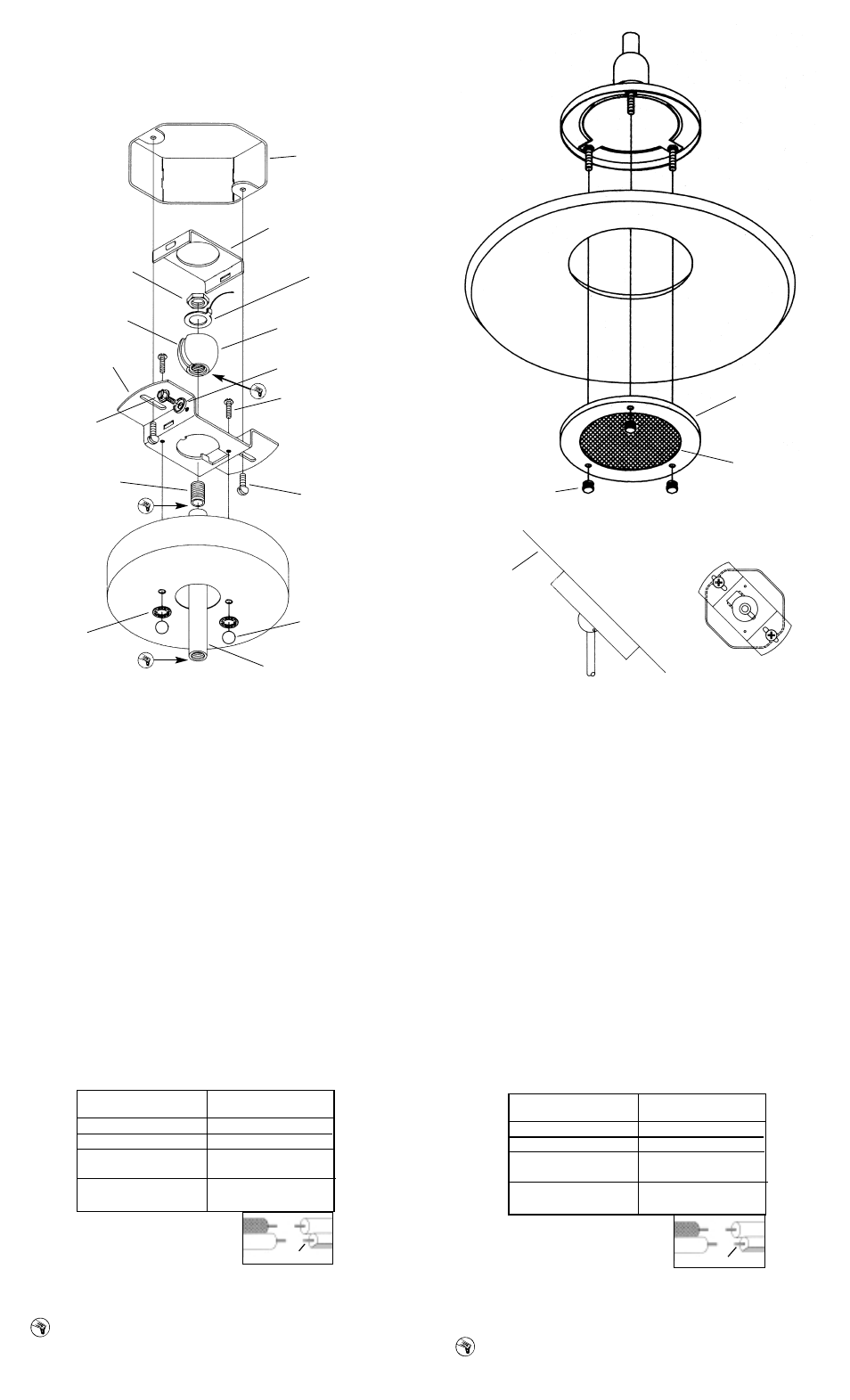

OUTLET BOX
BOITE DE JONCTION
MOUNTING STRAP
PATTE DE FIXATION
HEXNUT
ECROU HEXAGONAL
CANOPY
CACHE
STEM
TIGE
THREADED PIPE
TUBE FILETE
GLASS
VERRE
BALL KNOB
BOUTON ROND
SLOT
FENTE
LOCKWASHER
RONDELLE
D´ARRET
GREEN GROUND
SCREW
VIS VERTE DE
MISE A LA
TIERRE
TRIM RING
GARNITURE
KNURL KNOBS
BOUTONS MOLETES
SCREEN
GRILLE
SCREW NOT
PROVIDED
VIS NON
FOURNI
CANOPY MOUNTING
SCREW
VIS DE MONTAGE DE
L´ECRAN
CUPPED WASHER
RONDELLE A CUVETTE
BALL RETAINER
LOGEMENT DE LA BOULE
BALL SWIVEL
BOULE ORIENTABLE
GROUND LUG
OEILLET
SLOT AND TAB
FENTE ET
LANGUETTE
SLOPED CEILING
PLAFOND INCLINE
Date Issued 9/8/95 IS-2641-CB
