1) Turn off power.
2) Assemble mounting screws into threaded holes in mounting strap.
3). Attach mounting strap to outlet box. (Screws not provided).
4)
Connect fixture ground wire to outlet box ground wire with wire connector.
(Not provided.) Never connect ground wire to black or white power supply
wire.
5) Make wire connections (connectors not provided.) Reference chart
below for correct connections and wire accordingly.
6) Push fixture to ceiling, carefully passing mounting screw through holes.
7) Secure fixture to ceiling with threaded balls.
8) Insert recommended bulb.
9) Slip hole in top of arm over threaded pipe protruding from edge of
canopy. Secure in place with threaded cap.
10) Repeat for remaining arms.
11) Lay glass inside trim ring.
12) Raise glass and trim ring up to fixture.
13) Slip threaded studs on trim ring through holes in bottom or arms.
14) Secure in place with threaded caps.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire

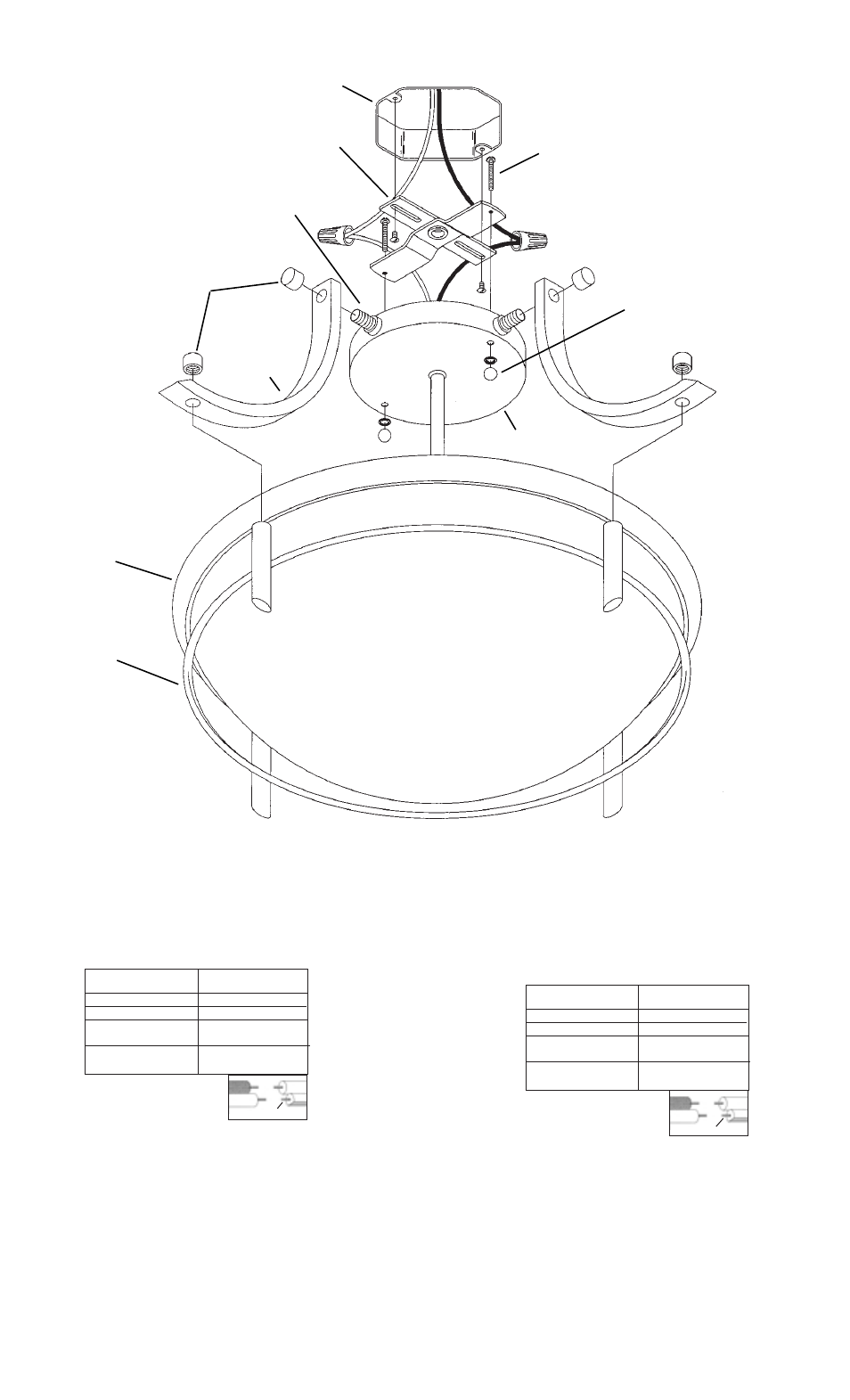

MOUNTING SCREW
VIS DE MONTAGE
MOUNTING STRAP
COLLIER DE
FIXATION
OUTLET BOX
BOITE DE JONCTION
TRIM RING
GARNITURE
Date Issued: 11/28/03 IS-3678-CB
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
1) Couper l’alimentatioan électrique.
2) Visser les vis de montage dans les trous filetés de la patte de fixation.
3) Fixer la patte de fixation à la boîte de jonction. (Les vis ne sont par
fournies.)
4) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de mise á la terre
au fil d’alimentation noir ou á celui qui est blanc.
5) Connecter les fils (connecteurs non fournis). Se reporter au tableau ci-
dessous pour faire les connexions.
6) Pousser le luminaire contre le plafond en passant avec précaution les
vis dans les trous.
7) Bloquer le luminaire contre le plafond avec les boules filetées.
8) Metre l’ampoule recommandée.
9)
Faire glisser le trou situé au-dessus du bras par-dessus le tube fileté
ressortant du cache. Bloquer avec le capuchon fileté.
10) Répéter l’opération pour les autres bras.
11) Poser le verre dans la garniture.
12) Soulever le verre et l'anneau jusqu'à luminaire.
13) Faire passer les goujons filetés de la garniture par les trous situés en
bas des bras.
14) Bloquer avec capuchons filetés.
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
GLASS
VERRE
THREADED PIPE
TUBE FILETR
THREADED CAP
CAPUCHON FILETR
ARM
BRAS
CANOPY
CACHE
THREADED BALL
BOULE FILETR
