A UTILISER UNIQUEMENT POUR LES SYSTÈMES D’ÉCLAIRAG PAYSAGER
1) Le dispositif est accepté en tant que composant d’un système d’é
clairage paysager lorsque la compatibilité de la combinaison étiquetée
UL ou CSA (ACNOR) doit être déterminée par CSA, UL respectivement
ou les autorités d’inspection locales ayant compétence.
2) L’appareil doit étre connecté à un transformateur supplémentaire à
basse tension approuvé pour une utilisation avec les systémes
d’éclairage paysager.
3) Cet apareil doit étre connecté à un câblage secondaire du type suivant:
12GA 60°C type minimum;
SPT-3 combatible pour utilisation extreme;
ou câble d’éclairage paysager agréé.
Date Issued: 12/2/11 IS-15165-CB
OUTDOOR USE ONLY
DOM ETRE INSTALLE A L’EXTERIEUR
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
For warranty information please visit: http://www.landscapelighting.com/portal/warranty_page
Pour de plus amples informations sur la garantie, cliquez sur le lien ci-dessous : http://www.landscapelighting.com/portal/warranty_page
INSTRUCTIONS DE CBLAGE ÉLECTRIQUE AVEC UN QUIC DISC ™
Couper le courant d’alimentation.
Toute la longueur du fil électrique de calibre 18 peut être utilisée pour le branchement avec le fil électrique de calibre 10 ou 12 si les conditions
suivantes sont remplies :
• Le câblage doit être protégé soit par le cheminement des fils àproximité de l’appareil, par un accessoire ou bien il doit être fixé à la structure
d’une construction telle qu’une maison ou une terrasse.
• Les fils de calibre 18 doivent être coupés de manière à pouvoir être reliés au connecteur à une distance maximum de 6 pouces du luminaire ou
de la construction.
• Si les branchements doivent être faits sous terre, pas plus de 6 pouces de fils de calibre 18 doivent être enterrés.
Le connecteur Quic Disc™ est conçu afin d’installer un luminaire et convient à un fil de luminaire 18 GA et un 10 GA, ou un fil de réserve 12 GA.
Poser le fil électrique de calibre 10 sur le Quic Disc™ en travers de l’endroit marqué calibre 10 ou celui de calibre 12 en travers de l’endroit
marqué calibre 12.
Poser le fil d’alimentation du luminaire en travers de l’endroit marqué calibre 18. Lorsque les fils sont en place, connecter la partie supérieure
du Quic Disc ™ à la base avec la vi fournie. S’assurer que les fils sont bien à plat dans la partie inférieure du Quic Disc™ et que la vis est serrée à fond.
Les contacts en cuivre perceront automatiquement l’isolement des fils. Couper le fil d’alimentation de calibre 18 qui dépasse du Quic Disc ™ .
Ne faire aucune autre connexion de fils aux fils du luminaire 18 GA.

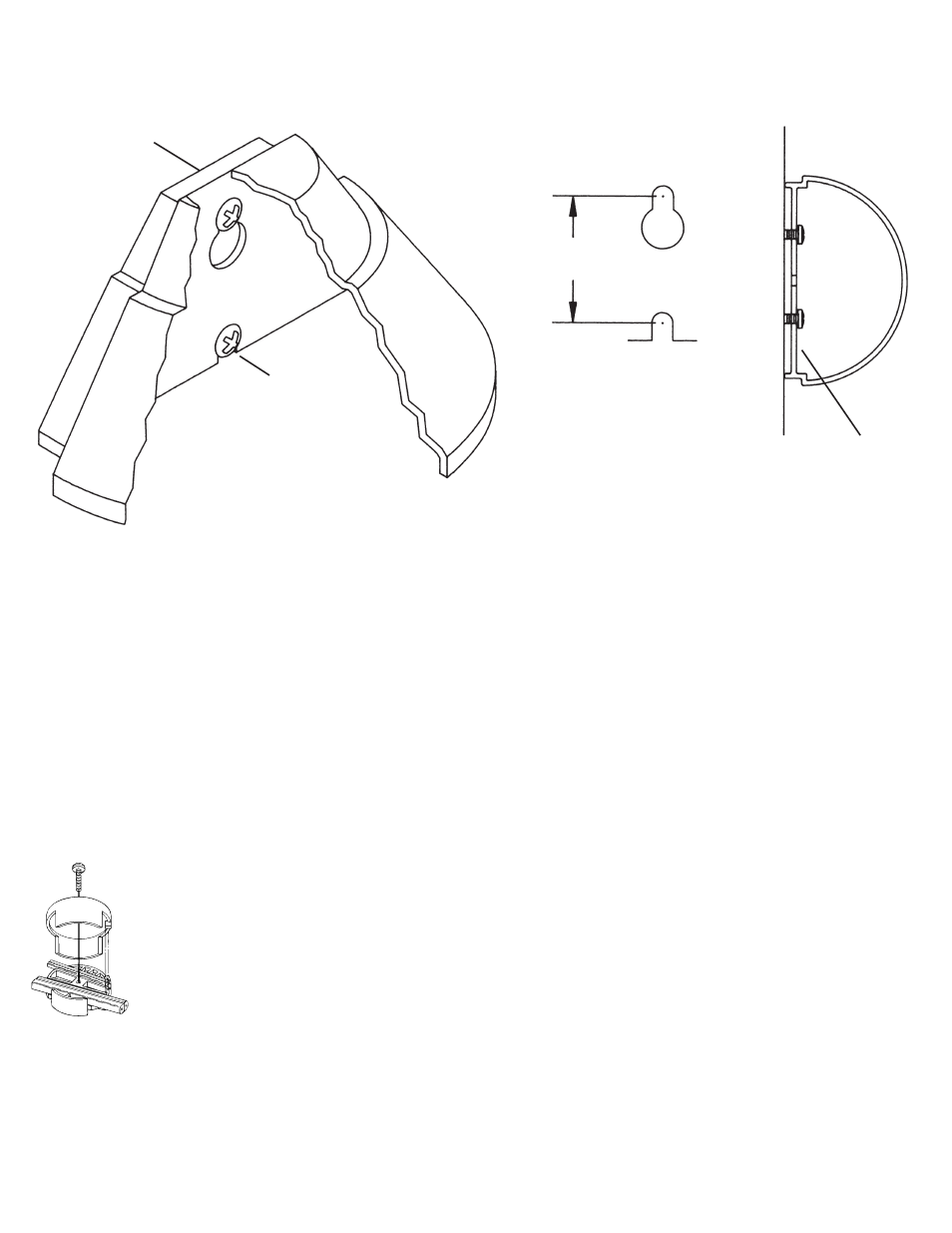

FIXTURE
ÉLÉMENT
SCREW
VIS
BOTTOM INSIDE EDGE
BORD DU FOND
INTERIEUR
SLOT
FENTE
KEYHOLE
TROU DE SERRURE
1 1/8”
(29MM)
FIGURE 1
FIGURE 2
1) Marquer le centre du pieu ou tracer une ligne centrale sur la surface de
montage.
2) Percer deux trous de 1/8 po (3 mm) sur le point central de la surface de
montage. La Figure 1 peut être utilisé comme gabarit.
3) En utilisant le bord du fond de l’élément comme un calibre profond, visser
les vis dans les trous. Voir Fig. 2.
4) Glisser la fente qui se trouve au bas de l’élément sur la vis du fond.
5) Glisser la grande partie du trou (en forme de tru de serrure) sur la vis du
dessus.
6) Pousser l’élément vers le bas de manière à ce que la vis du dessus soit
dans la petite partie du trou (en forme de tru de serrure).
7) Serrer les vis.
