1) Slip lockwasher over screws.
2) From inside fixture canopy slip screws through holes of fixture canopy
3) Slip hole in top of arm over screw. Secure arm in place with ball knob.
4) Repeat for remaining arms.
5) Turn off power.
6) Assemble mounting screws into threaded holes in mounting strap.
7) Attach mounting strap to outlet box. (Screws not provided)
8) Make wire connections (connectors not provided.) Reference chart below
for correct connections and wire accordingly.
9) Push fixture to ceiling, carefully passing mounting screws through holes.
10) Secure fixture to ceiling using lockwasher and threaded balls.
11) Screw hexnut onto threaded pipe and screw threaded pipe into bracket at
bottom of socket cluster. Secure threaded pipe in place by tightening
hexnut against bracket.
12) Raise ring up to arms.
13) Align holes in bottom or arms with brackets inside ring.
14) Secure ring to arms with thumbscrews.
15) Screw hexnut onto end of threaded pipe.
16) Slip flat washer then rubber washer over threaded pipe.
17) Raise glass up to ring carefully passing threaded pipe through hole in glass.
18) Secure glass in place using rubber washer, flat washer and hexnut (DO
NOT over tighten).
19) Slip trim over threaded pipe and screw on finial.
1) Faire passer le rondelle de blocage par-dessus les vis.
2) Depuis l’intérieur du cache du luminaire, faire passer les vis par
les trous du cache du luminaire.
3) Faire passer le trou en haut du bras par-dessus la vis. Bloquer le bras avec
la boule.
4) Répéter l’opération pour les autres bras.
5) Couper le courant d'alimentation.
6) Visser les vis de montage dans les trous filetés qui se trouvent sur la bride
de fixation. (Les vis ne sont pas fournies.)
7) Fixer la bride de fixation à la boîte à prises. (Les vis ne sont pas fournies.)
8) Brancher les fils (les connecteurs ne sont pas fournis). Se reporter au
tableau ci-dessous pour effectuer les branchements et le câblage corrects.
9) Soulever le luminaire vers le plafond en introduisant avec précaution les
vis de montage dans les trous.
10) Fixer le luminaire au plafond à l'aide des rondelle freines et boules filetées.
11) Visser le tube fileté sur le support à l’extrémité inférieure de la douille
jusqu’à ce que le tube fileté ressorte du support. Fixer à l’aide de la rondelle
de blocage et de l’écrou hexagonal sur la partie supérieure du support.
12) Soulever la bague jusqu’aux bras.
13) Aligner les trous situés en bas du bras aux supports à l’intérieur de la
bague.
14) Bloquer la bague aux bras à l’aide des vis à tête moletée.
15) Visser l’écrou hexagonal sur l’extrémité du tube fileté.
16) Passer la rondelle plate puis la rondelle caoutchoutée sur le tube fileté.
17) Soulever le verre vers la bague en passant soigneusement le tube fileté
par le trou dans le verre.
18) Fixer le verre à l’aide de la rondelle en caoutchouc, la rondelle plate et de
l'écrou hexagonal (NE PAS serrer avec excès).
19) Passer la garniture sur le tube fileté et visser l’ornement.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
Date Issued: 2/11/05 IS-3623-CB

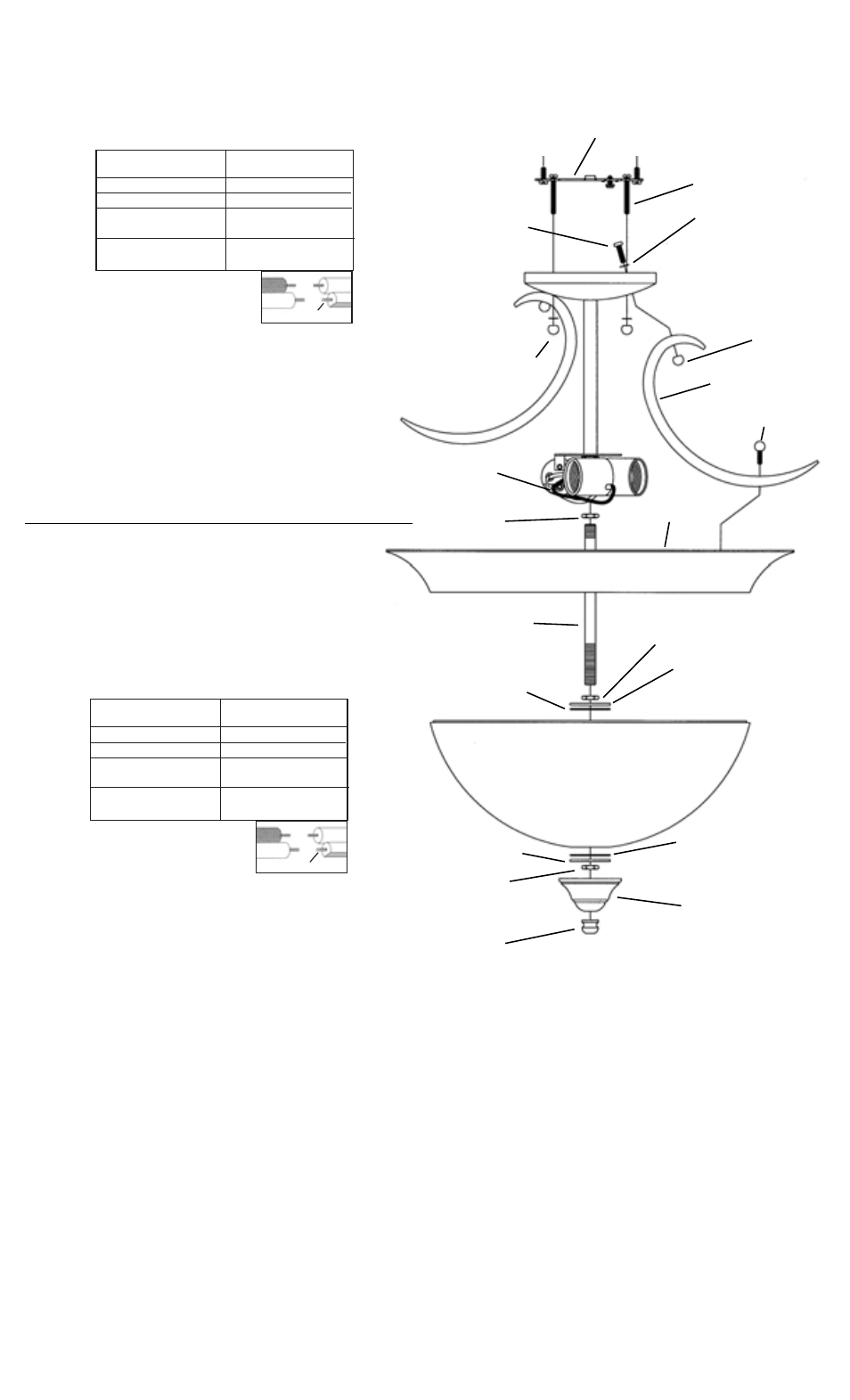

ARM
BRAS
GLASS
VERRE
MOUNTING SCREW
VIS DE MONTAGE
MOUNTING STRAP
COLLIER DE FIXATION
THREADED BALL
BOULE FILETÉ
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
SCREW
VIS
LOCKWASHER
RONDELLE DE
BLOCAGE
BALL KNOB
BOULE
THREADED PIPE
TIGE FILETEE
RUBBER WASHER
RONDELLE
CAOUTCHOUTÉE
FLAT WASHER
RONDELLE PLATE
TRIM
GARNITURE
FINIAL
ORNEMENT
HEXNUT
ECROU
HEXAGONAL
HEXNUT
ECROU HEXAGONAL
FLAT WASHER
RONDELLE PLATE
RUBBER WASHER
RONDELLE
CAOUTCHOUTÉE
HEXNUT
ECROU HEXAGONAL
BRACKET
SUPPORT
THUMBSCREW
VIS À TÊTE
MOLETÉE
RING
BAGUE
