INSTRUCTIONS POUR EVITER TOUT RISQUE D’INCENDIE
OU DE BLESSURE
INSTRUCTIONS DE SECURITE IMPORTANTES
Une lampe allumée est BRULANTE!
AVERTISSEMENT — Pour éviter tout risque d’INCENDIE OU DE BLESSURE
1) Éteindre ou débrancher l’appareil et attendre que la lampe refroidisse
avant de la remplacer.
2) La lampe chauffe rapidement! Ne toucher que l’interrupteur / la prise
lorsque vous l’allumez.
3) Ne pas toucher la lentille ou le capot lorsqu’ils sont chauds.
4) Ne pas rester près de la lampe si vous ressentez la chaleur dégagée (La
lumière est intense et risque de brûler comme un “coup de soleil”.)
5) Ne pas regarder directement l’ampoule lorsqu’elle est allumée.
6) Garder la lampe à distance de matériaux qui risquent de prendre feu.
7) N’utiliser la puissance et la lampe que selon les valeurs indiquées sur
l’appareil.
8) Ne jamais toucher l’enveloppe en verre à l’intérieur de la lampe. Utiliser un
chiffon doux. L’huile de la peau risque d’endommager la lampe.
9) Ne pas utiliser l’appareil sans lentille ou si cette dernière est endommagée.
A UTILISER UNIQUEMENT POUR LES SYSTÈMES D’ÉCLAIRAG PAYSAGER
1) Le dispositif est accepté en tant que composant d’un système d’é
clairage paysager lorsque la compatibilité de la combinaison étiquetée
UL ou CSA (ACNOR) doit être déterminée par CSA, UL respectivement
ou les autorités d’inspection locales ayant compétence.
2) L’appareil doit étre connecté à un transformateur supplémentaire à
basse tension approuvé pour une utilisation avec les systémes
d’éclairage paysager.
3) Cet apareil doit étre connecté à un câblage secondaire du type suivant:
12GA 60°C type minimum;
SPT-3 combatible pour utilisation extreme;
ou câble d’éclairage paysager agréé.
Date Issued: 12/2/11 IS-15073-CB
OUTDOOR USE ONLY
DOM ETRE INSTALLE A L’EXTERIEUR
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
For warranty information please visit: http://www.landscapelighting.com/portal/warranty_page
Pour de plus amples informations sur la garantie, cliquez sur le lien ci-dessous : http://www.landscapelighting.com/portal/warranty_page
INSTRUCTIONS DE CBLAGE ÉLECTRIQUE AVEC UN QUIC DISC ™
Couper le courant d’alimentation.
Toute la longueur du fil électrique de calibre 18 peut être utilisée pour le branchement avec le fil électrique de calibre 10 ou 12 si les conditions
suivantes sont remplies :
• Le câblage doit être protégé soit par le cheminement des fils àproximité de l’appareil, par un accessoire ou bien il doit être fixé à la structure
d’une construction telle qu’une maison ou une terrasse.
• Les fils de calibre 18 doivent être coupés de manière à pouvoir être reliés au connecteur à une distance maximum de 6 pouces du luminaire ou
de la construction.
• Si les branchements doivent être faits sous terre, pas plus de 6 pouces de fils de calibre 18 doivent être enterrés.
Le connecteur Quic Disc™ est conçu afin d’installer un luminaire et convient à un fil de luminaire 18 GA et un 10 GA, ou un fil de réserve 12
GA.
Poser le fil électrique de calibre 10 sur le Quic Disc™ en travers de l’endroit marqué calibre 10 ou celui de calibre 12 en travers de l’endroit
marqué calibre 12.
Poser le fil d’alimentation du luminaire en travers de l’endroit marqué calibre 18. Lorsque les fils sont en place, connecter la partie supérieure du Quic Disc ™ à la
base avec la vi fournie. S’assurer que les fils sont bien à plat dans la partie inférieure du Quic Disc™ et que la vis est serrée à fond.
Les contacts en cuivre perceront automatiquement l’isolement des fils. Couper le fil d’alimentation de calibre 18 qui dépasse du Quic Disc ™ .
Ne faire aucune autre connexion de fils aux fils du luminaire 18 GA.
CONSERVER CES INSTRUCTIONS.
INSTALLATION ET MONTAGE
Tout d’abord :
A) Déterminer l’endroit où chaque appareil sera installé avant de commencer la
construction du mur.
B) Si l’accès à l’arrière du mur est limité, acheminer le câble ou la gaine
avant la construction.
1) Couper le courant d’alimentation.
2) Fixer les pattes de support sur la partie inférieure du boîtier avec les rondelles
et les vis.
3) Casser le coin de la brique située de chaque côté ou sous le boîtier pour
faire enter et sortir le câble ou la gaine.
4) Visser les fiches à filetage NPT 1/2 qui sont fournies, dans les trous du
boîtier qui ne servent pas au passage des fils.
5) Enlever la patte de support de la douille située à l’intérieur du boîtier.
6) Cimenter le boîtier en place :
A) Noter qu’il peut être nécessaire d’acheminer le fil d’alimentation dans le
boîtier. Dans ce cas, passer le fil dans le trou approprié du boîtier et
installer le câble ou la gaine avec un raccord adéquat.
B) Sceller les pattes de support inférieures dans le ciment.
C) Cimenter le boîtier comme s’il s’agissait d’une brique.
D) Laisser sécher avant de poser les fils électriques et d’assembler à
nouveau la brique lumineuse.
7) Continuer la construction du mur en finissant d’installer le boîtier comme
indiqué ci-dessus. REMARQUE : Avant de recouvrir avec des morceaux
de briques, fixer les pattes de support à la partie supérieure du boîtier
avec les rondelles et les vis.
ATTENTION : Ne pas appuyer trop fort pour bloquer les pattes de support,
ceci risquant d’abîmer le ciment encore humide.
8) Laisser sécher.
9) Faire les branchements (les raccords ne sont pas fournis). Cet appareil
nécessite une douille non polarisée. Chaque fil d’alimentation peut être
connecté à n’importe quel fil de l’appareil.
10) Installer la patte de support de la douille dans le boîtier et bloquer avec les
vis.
11) Installer les ampoules adéquates.
12) Fixer le couvercle/diffuseur au boîtier.

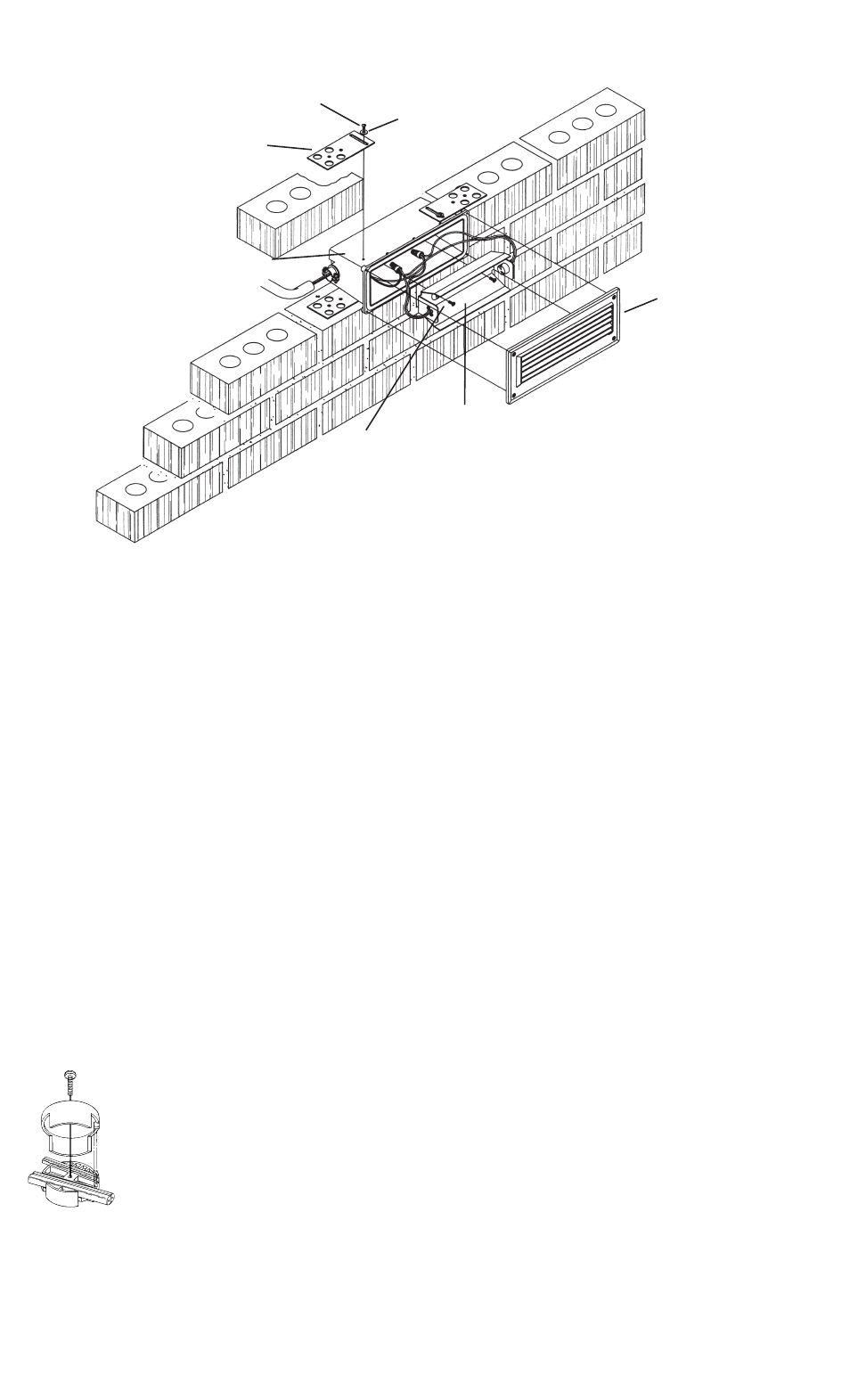

WASHER
RONDELLE
SCREW
VIS
COVER/LENS
COUVERCLE/DIFFUSEUR
BRACKET
SUPPORT
SCREW
VIS
SOCKET BRACKET
PATTE DE SUPPORT
DE LA DOUILLE
HOUSING
BOLTIER
