Kichler 3882 - Manuel

NOTE DIRECTION OF SWIVEL IN ACCORDANCE WITH CEILING.
1)
Pass hole in bottom of arm over threaded stud on end of fixture body..
2) Secure arm to fixture body with finial.
3) Repeat for remaining arm.
4) Pass wire from fixture through center stem and screw center stem to coupling on
top of fixture. NOTE: Thread locking compound must be applied to all stem
threads as noted with symbol (
) to prevent accidental rotation of fixture
during cleaning, relamping, etc.
5) Pass holes in cup at top of center stem over threaded studs at top of arms.
6) Screw threaded washers onto threaded studs to secure arms in place.
7) Pass fixture wire from center stem through hole in top trim, coupling and remaining
stem.
8) Pass top trim over threaded pipe at top of center stem.
9) Screw coupling to threaded pipe.
10) Screw stem to coupling.
11) Screw last stem to threaded pipe on swivel on canopy.
12) Turn off power.
13) Assemble mounting screws into threaded holes in mounting strap.
14) Attach mounting strap to outlet box. (Screws not provided).
15) Connect fixture ground wire to outlet box ground wire with wire connector.
(Not provided.) Never conect ground wire to black or white power supply.
16) Make wire connections (connectors not provided.) Reference chart below for correct
connections and wire accordingly.
17) Push fixture to ceiling, carefully passing mounting screws through holes in canopy.
18) Secure fixture to ceiling with knurl knobs.
19) Slip glass over socket and secure in place with socket ring.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
PRENEZ NOTE DE LA DIRECTION DE LA ROTULE CONFORMÉMENT AU PLAFOND.
1)
Passer le trou situé en bas du bras sur le goujon fileté à l’extrémité du luminaire.
2) Bloquer le bras au luminaire avec l’ornement.
3) Répéter l’opération pour l’autre bras.
4) Acheminer le fil du luminaire par la tige et visser la tige en haut du luminaire.
REMARQUE: appliquer le frein filet sur tous les filets de la tige indiqués par le
symbole (
) pour empêcher la rotation accidentelle du luminaire pendant le
nettoyage, remplacement de lampe, etc.
5) Passer les trous dans la coupelle en haut de la tige centrale sur les goujons filetés
en haut des bras.
6) Visser les rondelles filetées sur les goujons filetés pour fixer les bras en place.
7) Acheminer le fil du luminaire depuis la tige centrale par le trou dans la garniture
supérieure, l'accouplement et la tige restante.
8) Placer la garniture supérieure sur le tube fileté en haut de la tige centrale.
9) Visser l’accouplement sur le tube fileté.
10) Visser la tige dans l’accouplement.
11) Visser la dernière tige sur le tube fileté de la rotule sur le cache.
12) Couper le courant.
13) Visser les vis de montage dans les trous filetés du support de montage.
14) Fixer la bride de montage sur la boîte à prises. (Vis non fournies).
15) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de mise á la terre au fil
d’alimentation noir ou á celui qui est blanc.
16) Connecter les fils (connecteurs non fournis). Se reporter au tableau ci-dessous pour
faire les connexions.
17) Pousser le luminaire vers le plafond en passant soigneusement les vis de montage
par les trous dans le cache.
18) Fixer le luminaire au plafond à l’aide des boutons moletés.
19) Faire glisser le verre sur la douille et fixer à l’aide de l'entretoise et de la
bague de la douille.
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
Date issued: 8/04/06 IS-3882-CB

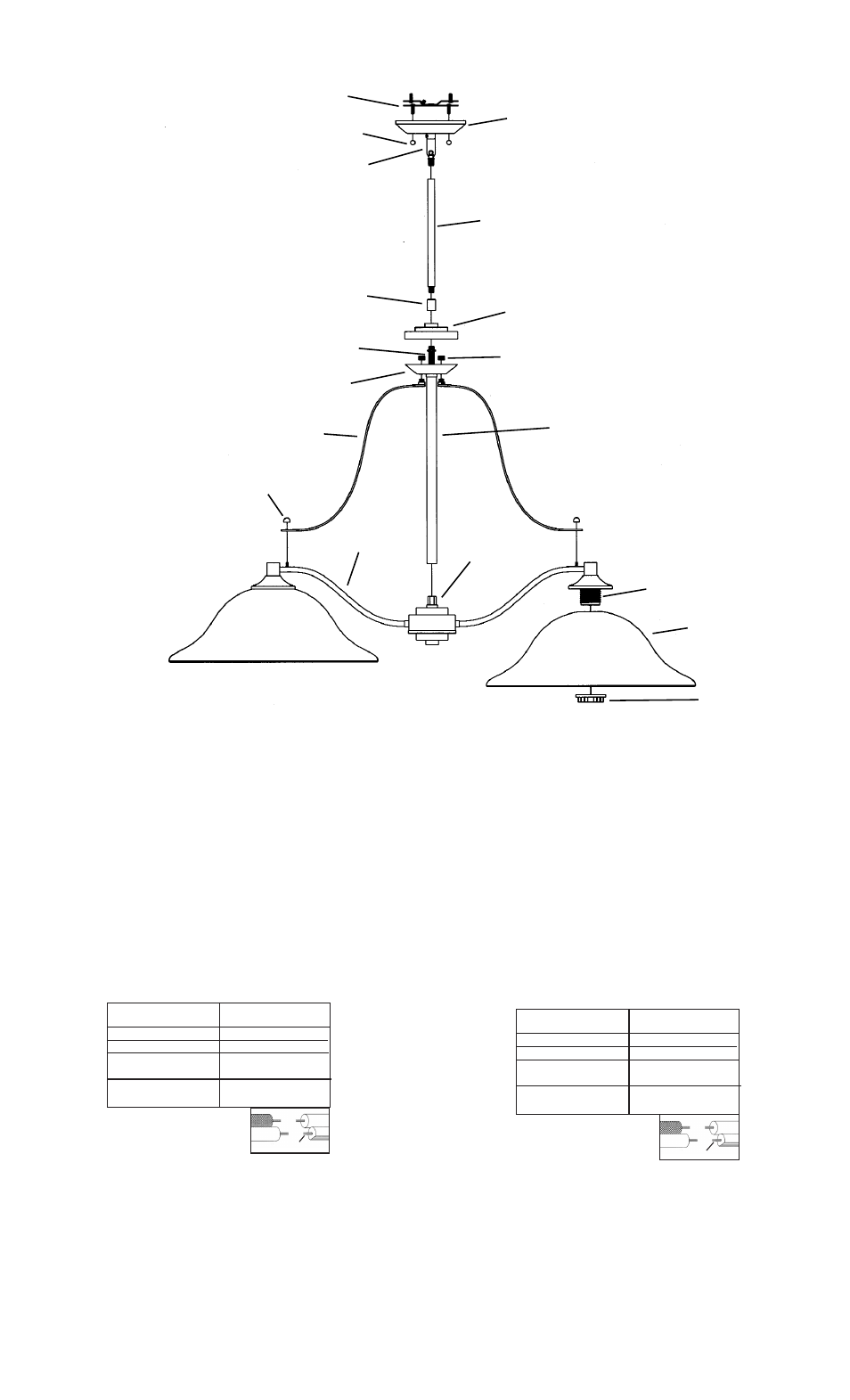

CENTER STEM
TIGE CENTRALE


COUPLING
ACCOUPLEMENT
FINIAL
ORNEMENT
COUPLING
ACCOUPLEMENT
TOP TRIM
GARNITURE
SUPÉRIEURE
THREADED WASHER
RONDELLE FILETÉ
CUP
COUPELLE
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
FIXTURE BODY
LUMINAIRE
SWIVEL
ROTULE
THREADED PIPE
TUBE FILETÉ
SOCKET RING
BAGUE DE LA DOUILLE
GLASS
VERRE
SOCKET
DOUILLE
STEM
TIGE
KNURL KNOB
BOUTON MOLETÉ
MOUNTING STRAP
COLLIER DE FIXATION
CANOPY
ABAT JOUR
ARM
BRAS
