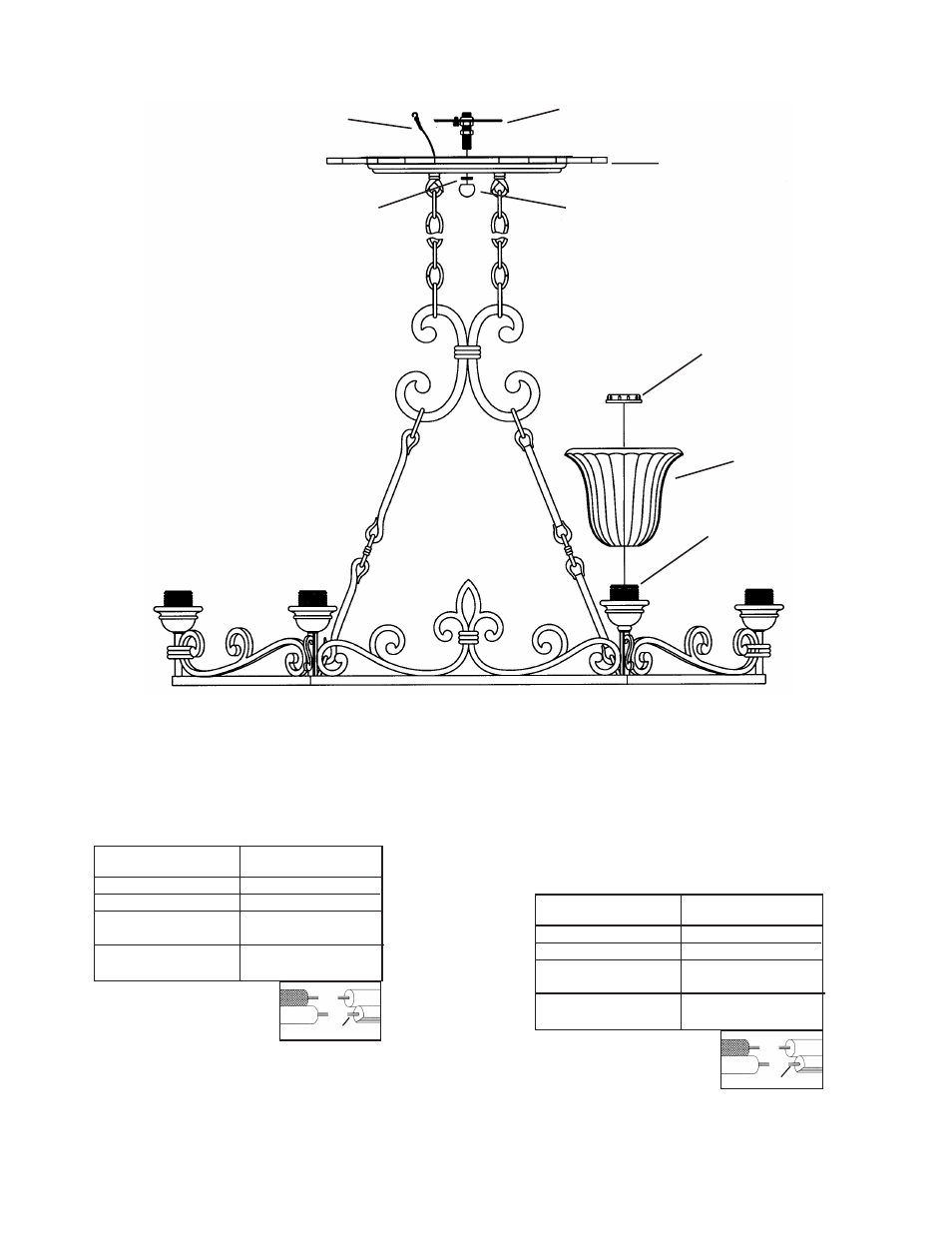

1) Turn off power.
2) Attach mounting strap to outlet box. (Screws not provided)
3) Thread hexnut onto threaded pipe so that 5 threads are exposed above
hexnut. Thread that end of threaded pipe into mounting strap and tighten
hexnut against mounting strap.
4) Attach support cable from canopy to slot in mounting strap.
5) Connect fixture ground wire to outlet box ground wire with wire connector.
(Not provided.) Never conect ground wire to black or white power supply.
6) Make wire connections (connectors not provided.) Reference chart below
for correct connections and wire accordingly.
7) Push fixture to ceiling, carefully passing threaded pipe through hole.
8) Secure fixture to ceiling using lockwasher and finial.
9) Slip glass over sockets and secure in place with socket rings.
(DO NOT over tighten.)
1) Couper l’alimentation secteur.
2) Visser la barrette de montage à la boîte de jonction. (Vis non fournies).
3) Visser l’écrou hexagonal sur la tige filetée de façon à laisser apparaître 5
filets audessusde l’écrou hexagonal. Visser cette extrémité de la tige
filetée sur la barrette de montage et serrer l’écrou hexagonal contre la barrette
de montage.
4) Fixer le câble de support provenant du cache à la fente du support de
montage.
5) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de mise á la terre au
fil d’alimentation noir ou á celui qui est blanc.
6) Effectuer les raccordements électriques (les cosses ne sont pas fournies).
Si les fils du lustre ne sont pas noir et blanc, se reporter au tableau cides
sous pour effectuer les raccordements convenables et câbler en con
séquence.
7) Plaquer l’armature contre le plafond, en passant soigneusement la tige
filetée dans le trou.
8) Bloquer le luminaire contre le plafond avec le rondelle d’arret et
l’ornement.
9) Passer le verre par-dessus la douille et fixer à l’aide de l’anneau de la
douille. (NE PAS serrer avec excès).
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Date Issued: 12/01/06 IS-2090-CB
LOCKWASHER
RONDELLE D’ARRÊT
SUPPORT CABLE
CABLE DE SOSTéN
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
MOUNTING STRAP
COLLIER DE FIXATION
CANOPY
ABAT JOUR
SOCKET
DOULLE
GLASS
VERRE
SOCKET RING
ANNEAU DE
DOUILLE
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
FINIAL
ORNEMENT
