Kichler 1632 - Manuel

1) Rotate arms until in line with center of fixture.
2) Screw center stem onto threaded pipe at top of lower fixture body.
3) Screw stem with loop onto center stem.
4) Turn off power.
5) Take threaded pipe from parts bag and screw in screw collar loop a minimum
of 6 mm (1/4”). Lock into place with hexnut.
6) Run another hexnut down threaded pipe almost touching first hexnut. Now
screw threaded pipe into mounting strap. Mounting strap must be positioned
with extruded thread faced into outlet box. Threaded pipe must protrude
out the back of mounting strap. Connect mounting strap to outlet box.
7) Unscrew the threaded ring from screw collar loop. Take canopy and pass
over screw collar loop. Approximately one half of the screw collar loop
exterior threads should be exposed. Adjust screw collar loop by turning
assembly up or down in mounting strap. Remove canopy.
8) After desired position is found, tighten top hexnut up against the bottom of
the mounting strap.
9) Slip canopy over screw collar loop and thread on threaded ring. Attach
chain (with fixture connected) to bottom of screw collar loop. Unscrew
threaded ring, let canopy and threaded ring slip down.
10) Weave electrical wire and ground wire through chain links no more than 3
inches apart. Pass wire through threaded ring, canopy, screw collar loop,
threaded pipe and into outlet box.
11) Connect fixture ground wire to outlet box ground wire with wire connector.
(Not provided.) Never connect ground wire to black or white power
supply wire.
12) Make wire connections (connectors not provided).
Reference chart below for correct connections and wire accordingly.
13) Raise canopy to ceiling.
14) Secure canopy in place by tightening threaded ring onto screw collar loop.
15) Screw hexnut onto threaded pipe and screw threaded pipe into coupling on
bottom of fixture body. Secure threaded pipe in place by tightening hexnut
against coupling.
16) Slip trim over threaded pipe and secure in place with finial.
17) Slip rods into holes on top of fixture body.
18) Attach crystals as illustrated.
1) Visser la tige centrale sur le tube fileté à l’extrémité supérieure du luminaire.
2) Visser la tige centrale sur le tube fileté à l’extrémité supérieure de la partie
inférieure du luminaire.
3) Visser la tige avec la boucle sur la tige centrale.
4) Couper le courant électrique.
5) Visser le tube fileté (qui se trouve avec les pièces détachées) dans le
collier-écrou, sur une longueur minimum de 6 mm (1/4 po). Fixer avec
un écrou hexagonal.
6) Visser un second écrou hexagonal de manière à ce qu’il touche presque le
premier. Visser ensuite le tube fileté sur la patte de fixation, en le faisant
dépasser et en dirigeant la partie filetée des vis vers la boîte de jonction.
Connecter la patte de fixation à la boîte de jonction.
7) Dévisser la bague filetée du collier-écrou. Passer le cache sur le collier-
écrou. Environ la moitié de filetage extérieur de celui-ci doit être apparent.
Fixer le collier-écrou en faisant pivoter l’assemblage vers le haut ou vers
le bas. Enlever le cache.
8) La bonne position étant trouvée, serrer l’écrou hexagonal supérieur contre
le partie inférieur de la patte de fixation.
9) Glisser le cache sur le collier-écrou et enfiler sur la bague filetée. Attacher
la chaine (avec l’assemblage connecté) au bas du collier-écrou. Dévisser
la bague filetée et laisser glisser le cache et la bague filetée.
10) Entrelacer le fil électrque et le fil de mise á la terre et faire passer le tout
dans les anneaux de la chaîne en espaçant au maximum de 3 po. Passer
le fil dans la bague filetée, le cache, le collier-écrou, le tube fileté et la boîte
de jonction.
11) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de mise á la terre au
fil d’alimentation noir ou á celui qui est blanc.
12) Connecter les fils (connecteurs non fournis). Se reporter au tableau ci-
dessous pour faire les connexions.
13) Placer le cache au plafond.
14) Fixer le cache en serrant la bague filetée sur le collier-écrou.
15) Visser l’écrou hexagonal sur le tube fileté puis visser le tube dans
l’accouplement sur l’extrémité inférieure du luminaire. Fixer le tube fileté
en serrant l’écrou hexagonal contre l’acouplement.
16) Passer la garniture sur le tube fileté et fixer à l’aide de l’ornement.
17) Passer les tiges dans les trous en haut du luminaire.
18) Fixer les cristaux selon
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
Date Issued: 4/2/04
IS-1632-CB

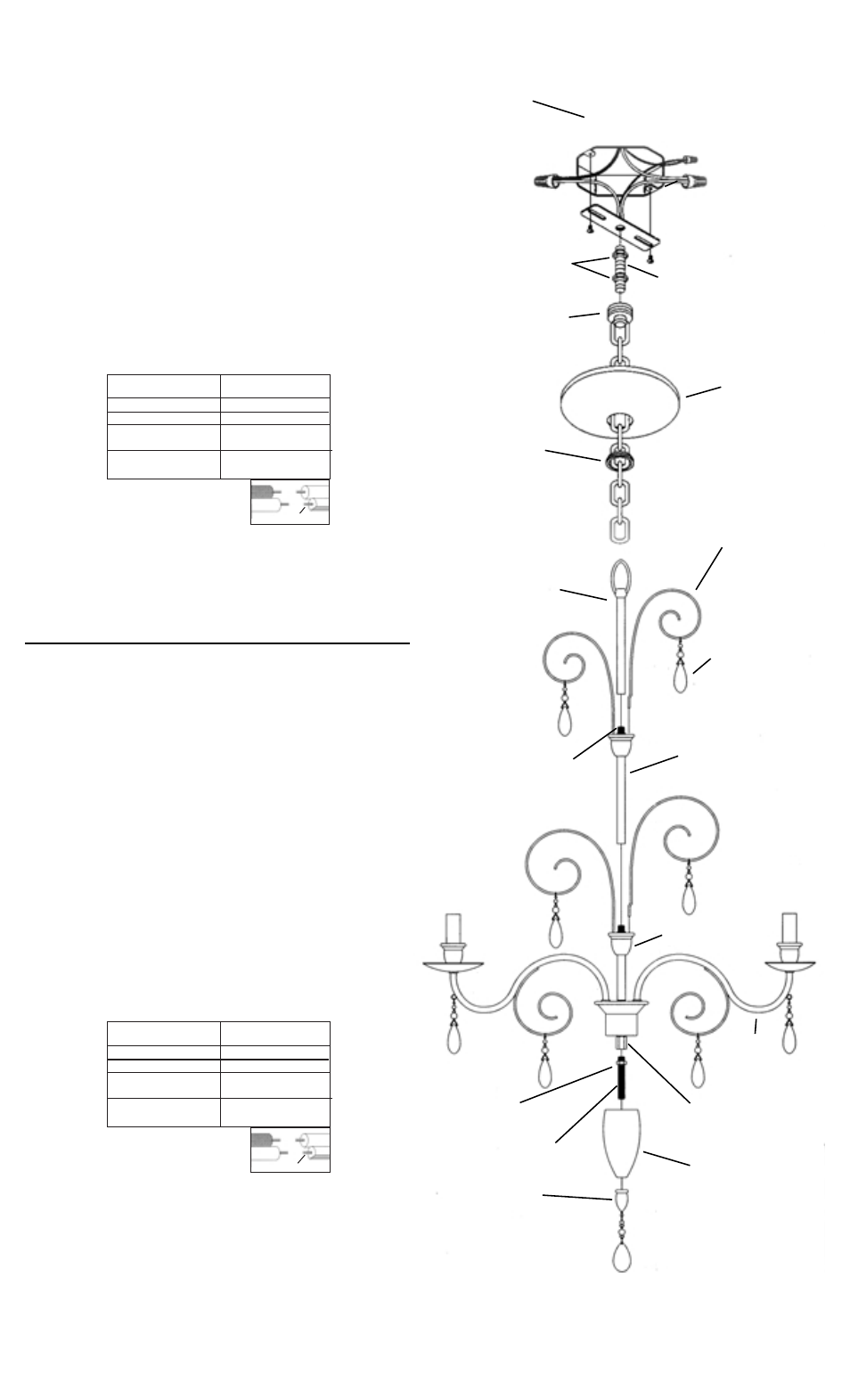

ARM
BRAZO
FIXTURE BODY
LUMINAIRE
TRIM
GARNITURE
FINIAL
ORNEMENT
ROD
TIGE
CRYSTAL
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
OUTLET BOX
BOITE DE
JONCTION
MOUNTING STRAP
COLLIER DE FIXATION
THREADED PIPE
TUBE FILETE
THREADED RING
BAGUE-FILETE
SCREW COLLAR LOOP
COLLIER-ECROUS
HEXNUT
ECROU
HEXAGONAL
CANOPY
ABAT JOUR
STEM WITH LOOP
TIGE AVEC BOUCLE
THREADED PIPE
TUBE FILETE
THREADED PIPE
TUBE FILETE
HEXNUT
ECROU
HEXAGONAL
COUPLING
ACCOUPLEMENT
CENTER STEM
TIGE CENTRALE
