Kichler 1714 - Manuel

13) Entrelacer le fil électrque et le fil de mise á la terre et faire passer le tout
dans les anneaux de la chaîne en espaçant au maximum de 3 po.
Passer le fil dans la bague filetée, le cache, le collier-écrou, le tube fileté
et la boîte de jonction.
14) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de mise á la terre
au fil d’alimentation noir ou á celui qui est blanc.
15) Connecter les fils (connecteurs non fournis). Se reporter au tableau
ci-dessous pour faire les connexions.
16) Placer le cache au plafond.
17) Fixer le cache en serrant la bague filetée sur le collier-écrou.
1) Screw center stem into coupling at top of fixture body.
2) Rotate arms until in line with center stem. Arms should tighten as they are
turned. If arms are still loose tighten hexnuts inside fixture body.
3) Screw loop onto top of center stem.
4) Pass hole in bottom of scroll over hook on center stem.
5) Pass hole in top of scroll over threaded stud on center stem. Screw ball
knob onto threaded stud. Tighten ball knob to secure scroll in place.
6) Screw finial onto threaded pipe on bottom of fixture body.
7) TURN OFF POWER.
IMPORTANT: Before you start, NEVER attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. Place
the main power switch in the “OFF” position.
b) Unscrew the fuse(s), or switch “OFF” the circuit breaker switch(s),
that control the power to the fixture or room that you are working on.
c) Place the wall switch in the “OFF” position. If the fixture to be
replaced has a switch or pull chain, place those in the “OFF”
position.
8) Take threaded pipe from parts bag and screw into screw collar loop a
minimum of 6 mm (1/4”). Lock into place with hexnut.
9) Run another hexnut down threaded pipe almost touching first hexnut.
Now screw threaded pipe into mounting strap. Mounting strap must be
positioned with extruded thread faced into outlet box. Threaded pipe
must protrude out the back of mounting strap. Connect mounting strap
to outlet box.
10) Unscrew the threaded ring from screw collar loop. Take canopy and
pass over screw collar loop. Approximately one half of the screw collar
loop exterior threads should be exposed. Adjust screw collar loop by
turning assembly up or down in mounting strap. Remove canopy.
11) After desired position is found, tighten top hexnut up against the bottom
of the mounting strap.
12) Slip canopy over screw collar loop and thread on threaded ring. Attach
chain (with fixture connected) to bottom of screw collar loop. Unscrew
threaded ring, let canopy and threaded ring slip down.
13) Weave electrical wire and ground wire through chain links no more than
3 inches apart. Pass wire through threaded ring, canopy, screw collar
loop, threaded pipe and into outlet box.
14) Connect fixture ground wire to outlet box ground wire with wire connector.
(Not provided.) Never connect ground wire to black or white power supply
wire.
15) Make wire connections (connectors not provided.) Reference chart
below for correct connections and wire accordingly.
16) Raise canopy to ceiling.
17) Secure canopy in place by tightening threaded ring onto screw collar
loop.
1) Visser la tige centrale dans l’accouplement sur l’extrémité supérieure du
luminaire.
2) Faire pivoter les bras jusqu’à ce qu’ils s’alignent avec la tige centrale.
Les bras doivent se resserrer au fur et à mesure qu’ils sont tournés. Si
les bras sont desserrés, resserrer les écrous hexagonaux à l’intérieur
du luminaire.
3) Visser la boucle en haut de la tige centrale.
4) Passer le trou situé en bas de la spirale par dessus le crochet sur la tige
centrale.
5) Passer le trou situé en haut de la spirale par dessus le goujon fileté sur
la tige centrale. Visser la boule sur le goujon fileté. Serrer le bouton à
bille pour la spirale en place.
6) Visser l’ornement sur le tube fileté sur l’extrémité inférieure du luminaire.
7) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans
laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
8) Visser le tube fileté (qui se trouve avec les pièces détachées) dans le
collier-écrou, sur une longueur minimum de 6 mm (1/4 po). Fixer avec
un écrou hexagonal.
9) Visser un second écrou hexagonal de manière à ce qu’il touche presque
le premier. Visser ensuite le tube fileté sur la patte de fixation, en le
faisant dépasser et en dirigeant la partie filetée des vis vers la boîte de
jonction. Connecter la patte de fixation à la boîte de jonction.
10) Dévisser la bague filetée du collier-écrou. Passer le cache sur le collier-
écrou. Environ la moitié de filetage extérieur de celui-ci doit être apparent.
Fixer le collier-écrou en faisant pivoter l’assemblage vers le haut ou
vers le bas. Enlever le cache.
11) La bonne position étant trouvée, serrer l’écrou hexagonal supérieur
contre le partie inférieur de la patte de fixation.
12) Glisser le cache sur le collier-écrou et enfiler sur la bague filetée.
Attacher la chaine (avec l’assemblage connecté) au bas du collierécrou.
Dévisser la bague filetée et laisser glisser le cache et la bague filetée.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Date Issued: 7/15/11 IS-1714-CB

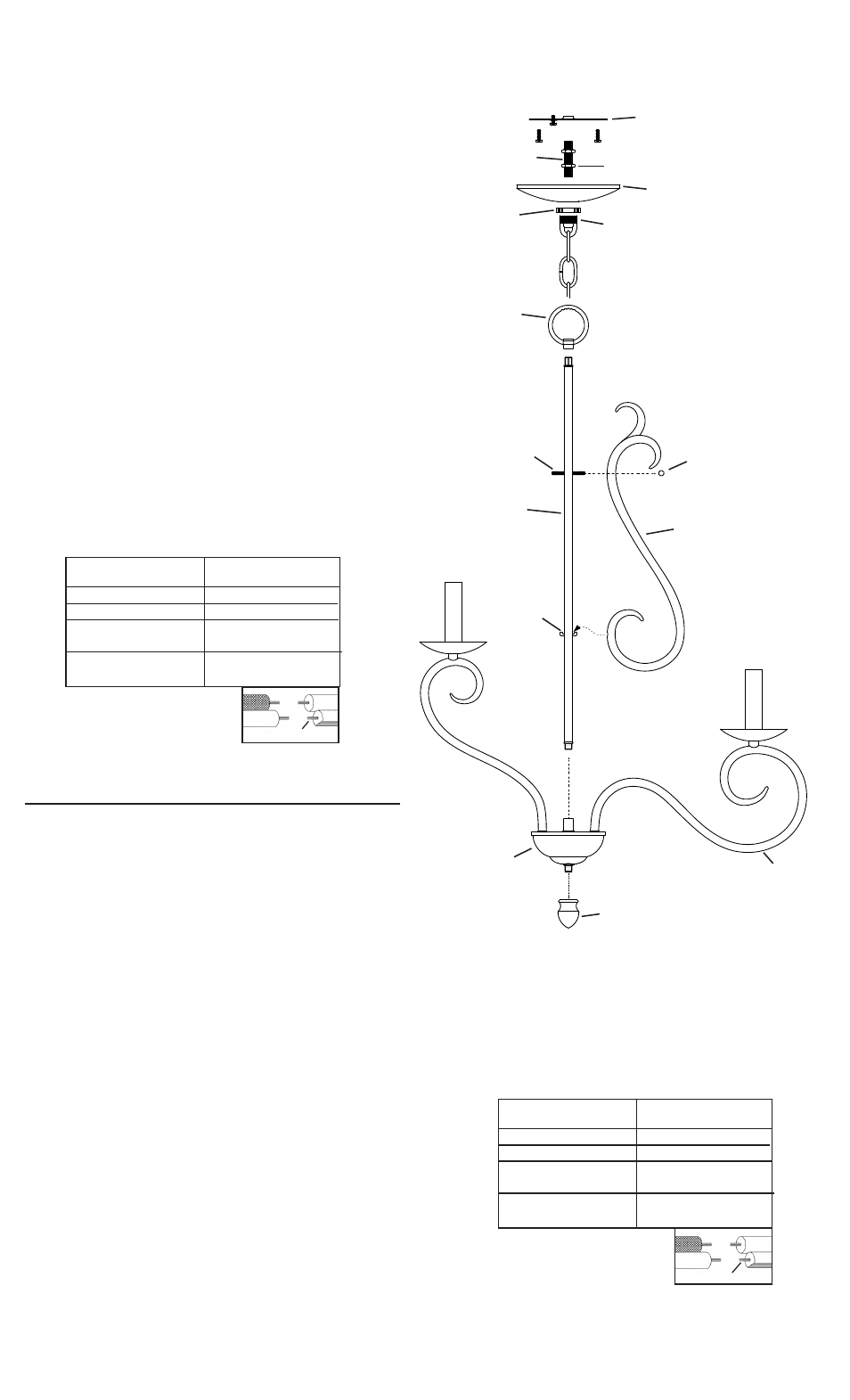

INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
MOUNTING STRAP
PATTE DE FIXATION
CANOPY
CACHE
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
CENTER STEM
TIGE CENTRALE
FIXTURE BODY
LUMINAIRE
HEXNUT
ECROU HEXAGONAL
THREADED PIPE
TUBE FILETÉ
SCREW COLLAR LOOP
COLLIER-ÉCROU
THREADED RING
BAGUE FILETÉE
LOOP
ANNEAU
ARM
BRAS
THREADED STUD
GOUJON FILETÉ BALL KNOB
BOULE
SCROLL
SPIRALE
HOOK
CROCHET
FINIAL
ORNEMENT
