Kichler 11016 - Manuel

10) Placer le cache au plafond.
11) Fixer le cache en serrant la bague filetée sur le collier-écrou.
12) Introduire l’ampoule recommandée.
13) Soulever la cage jusqu’au luminaire en passant les goujons filetés sur le
luminaire par les trous situés sur le bord d’une cage.
14) Visser les boules filetées sur les goujons filetés pour fixer la cage au
luminaire.
1) Turn oFF Power.
IMPORTANT: Before you start, neVer attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. Place
the main power switch in the “oFF” position.
b) unscrew the fuse(s), or switch “oFF” the circuit breaker switch(s),
that control the power to the fixture or room that you are working
on.
c) Place the wall switch in the “oFF” position. If the fixture to be
replaced has a switch or pull chain, place those in the “oFF” position.
2) Take threaded pipe from parts bag and screw in screw collar loop a minimum
of 6 mm (1/4”). Lock into place with hexnut.
3) run another hexnut down threaded pipe almost touching first hexnut.
now screw threaded pipe into mounting strap. Mounting strap must be
positioned with extruded thread faced into outlet box. Threaded pipe must
protrude out the back of mounting strap. Connect mounting strap to outlet
box.
4) unscrew the threaded ring from screw collar loop. Take canopy and pass
over screw collar loop. Approximately one half of the screw collar loop exterior
threads should be exposed. Adjust screw collar loop by turning assembly
up or down in mounting strap. remove canopy.
5) After desired position is found, tighten top hexnut up against the bottom of
the mounting strap.
6) Slip canopy over screw collar loop and thread on threaded ring. Attach chain
(with fixture connected) to bottom of screw collar loop. unscrew threaded
ring, let canopy and threaded ring slip down.
7) weave electrical wire and ground wire through chain links no more than 3
inches apart. Pass wire through threaded ring, canopy, screw collar loop,
threaded pipe and into outlet box.
8) Connect fixture ground wire to outlet box ground wire with wire connector.
(not provided.) never connect ground wire to black or white power supply
wire.
9) Make wire connections (connectors not provided). reference chart below
for correct connections and wire accordingly.
10) raise canopy to ceiling.
11) Secure canopy in place by tightening threaded ring onto screw collar loop.
12) Insert recommended bulb.
13) raise cage up to fixture passing threaded studs on fixture through
holes in edge on cage.
14) Screw threaded balls onto threaded studs to secure cage to fixture.
1) CouPer L’ALIMenTATIon SeCTeur.
IMPorTAnT: TouJourS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans laquelle
le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
2) Visser le tube fileté (qui se trouve avec les pièces détachées) dans le
collier-écrou, sur une longueur minimum de 6 mm (1/4 po). Fixer avec un
écrou hexagonal.
3) Visser un second écrou hexagonal de manière à ce qu’il touche presque le
premier. Visser ensuite le tube fileté sur la patte de fixation, en le faisant
dépasser et en dirigeant la partie filetée des vis vers la boîte de jonction.
Connecter la patte de fixation à la boîte de jonction.
4) Dévisser la bague filetée du collier-écrou. Passer le cache sur le collier-
écrou. environ la moitié de filetage extérieur de celui-ci doit être apparent.
Fixer le collier-écrou en faisant pivoter l’assemblage vers le haut ou vers le
bas. enlever le cache.
5) La bonne position étant trouvée, serrer l’écrou hexagonal supérieur contre
le partie inférieur de la patte de fixation.
6) Glisser le cache sur le collier-écrou et enfiler sur la bague filetée. Attacher
la chaine (avec l’assemblage connecté) au bas du collier-écrou. Dévisser
la bague filetée et laisser glisser le cache et la bague filetée.
7) entrelacer le fil électrque et le fil de mise á la terre et faire passer le tout
dans les anneaux de la chaîne en espaçant au maximum de 3 po. Passer
le fil dans la bague filetée, le cache, le collier-écrou, le tube fileté et la
boîte de jonction.
8) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de mise á la terre au
fil d’alimentation noir ou á celui qui est blanc.
9) Connecter les fils (connecteurs non fournis). Se reporter au tableau ci-
dessous pour faire les connexions.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire

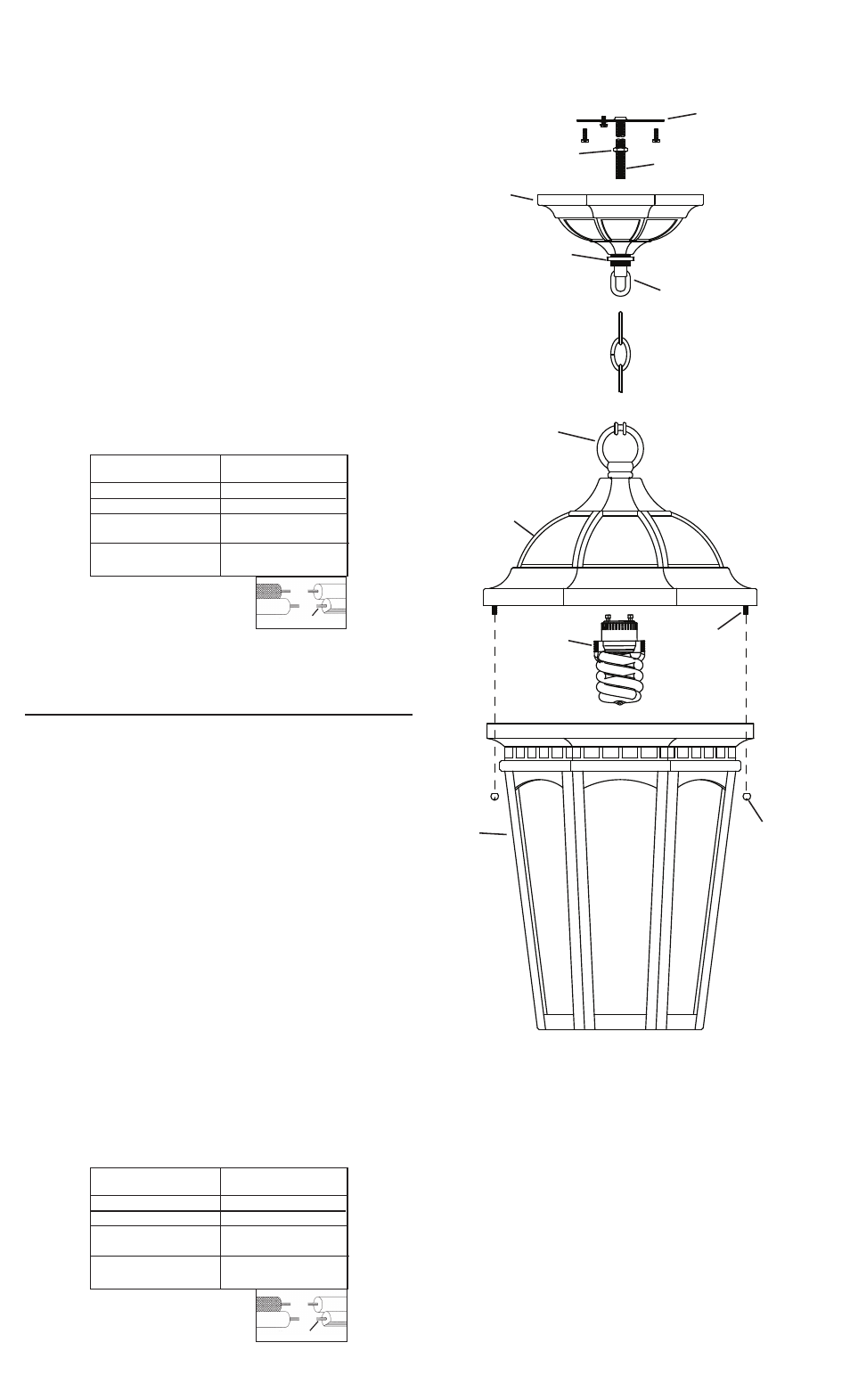

MounTInG STrAP
PATTe De FIXATIon
HeXnuT
eCrou HeXAGonAL
THreADeD PIPe
TuBe FILeTé
SCrew CoLLAr LooP
CoLLIer-éCrou
CAnoPY
CACHe
THreADeD rInG
BAGue FILeTée
Date Issued: 6/24/11 IS-11016-CB
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
LooP
BouCLe
FIXTure
LuMInAIre
CAGe
CAGe
THreADeD BALL
BouLe FILeTé
THreADeD STuD
GouJon FILeTé
BuLB
L’AMPouLe
