1) TURN OFF POWER.
IMPORTANT: Before you start, NEVER attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. Place
the main power switch in the “OFF” position.
b) Unscrew the fuse(s), or switch “OFF” the circuit breaker switch(s),
that control the power to the fixture or room that you are working on.
c) Place the wall switch in the “OFF” position. If the fixture to be
replaced has a switch or pull chain, place those in the “OFF”
position.

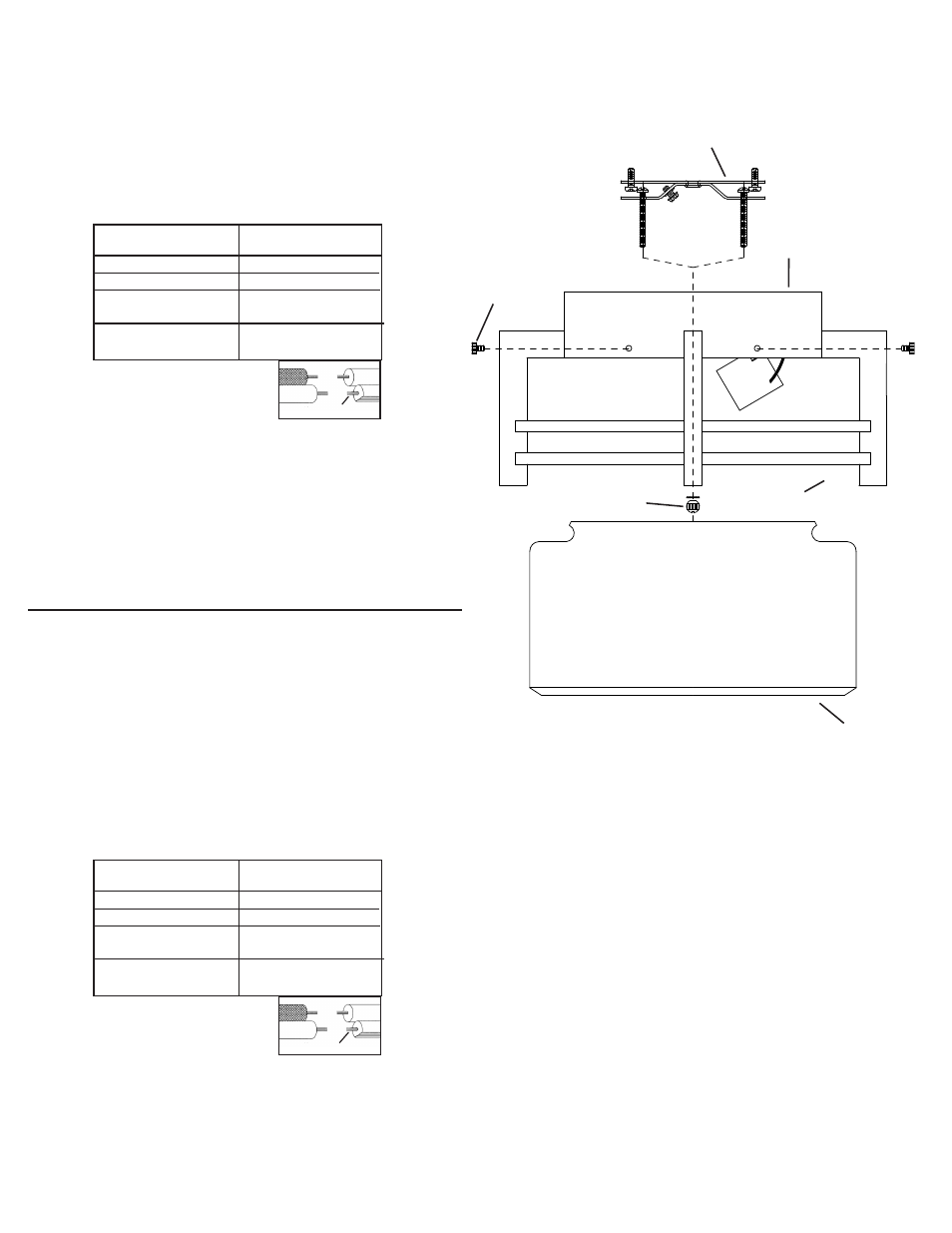

2) Assemble mounting screws into threaded holes in mounting strap.
3) Attach mounting strap to outlet box. (Screws not provided).
4) Make wire connections (connectors not provided.) Reference chart below
for correct connections and wire accordingly.
5) Push fixture to ceiling, carefully passing mounting screws through holes in
canopy.
6) Secure fixture to ceiling with lockwashers and knurl knobs.
7) Insert recommended bulbs.
8) Raise glass up through fixture passing hole in glass over socket.
9) Screw thumbscrews through holes in top of fixture body to secure glass in
fixture.
IMPORTANT: For 9557PSS316: Proper maintenance is required to achieve
maximum corrosion resistance. The surface of the stainless steel must be kept
clean. Wash with soap or a mild detergent and warm water followed by a clean
water rinse.
1) COUPER L’ALIMENTATION SECTEUR.
IMPORTANT: TOUJOURS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans laquelle
le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
2) Visser les vis de montage dans les trous filetés qui se trouvent sur la
bride de fixation. (Les vis ne sont pas fournies.)
3) Fixer la bride de fixation à la boîte à prises. (Les vis ne sont pas fournies.)
4) Brancher les fils (les connecteurs ne sont pas fournis). Se reporter au
tableau ci-dessous pour effectuer les branchements et le câblage corrects.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
GLASS
VERRE
Date Issued: 11/11/11 IS-9557-CB
THUMBSCREW
VIS À TÊTE
MOLETÉE
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
5) Soulever le luminaire vers le plafond en introduisant avec précaution les
vis de montage dans les trous.
6) Fixer le luminaire au plafond à l’aide des rondelles et des boutons
moletés..
7) Insérez l’ampoule recommandée.
8) Soulever le verre par le luminaire en passant le trou dans le verre par la
douille.
9) Serrer les vis à tête moletée par les trous en haut du luminaire pour
bloquer le verre dans le luminaire.
IMPORTANT: Pour 9557PSS316 Une maintenance appropriée est requise
pour optimiser la résistance à la corrosion. La surface de l’acier inoxydable
doit toujours être propre. Laver avec du savon ou un détergent doux et de
l’eau chaude. Rincer ensuite à l’eau propre.
FIXTURE
LUMINAIRE
KNURL KNOB
BOUTON MOLETÉ
MOUNTING STRAP
SUPPORT DE MONTAGE
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
