1) Adjust the length of the 4 cables to achieve the desired height of the
mounted fixture. (See cable adjustment detail)
To raise fixTure: Push cable up into canopy. Release cable and cable
will lock into place.
To lower fixTure: Push button in on cable adjuster and pull cable
down. Release button to lock cable in place.
NoTe: With button pushed in cable will raise and lower. Without button
pushed in cable will only raise up and lock in place.
2) Slip cord from fixture through bushed hole in canopy to match length of
cables. Tie cord in knot and tighten knot securely.
3) Insert recommended bulb. (Bulb included)
4) To attach diffuser, raise metal plate up towards canopy of fixture.
5) There are four tabs located on arms of fixture body. Tilt diffuser and place
edge of opening of diffuser over tab on one arm of fixture.
6) Fit diffuser over remaining tabs on arms, one tab at a time, by raising
diffuser up towards fixture body and tilting diffuser. Tabs should fit just
inside the opening of diffuser. Diffuser will rest on tabs.
7) Lower metal plate down over top of fixture body and diffuser.
8) TuRn oFF PoWeR.
iMPorTaNT: Before you start, neVeR attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. Place the
main power switch in the “oFF” position.
b) unscrew the fuse(s), or switch “oFF” the circuit breaker switch(s),
that control the power to the fixture or room that you are working on.
c) Place the wall switch in the “oFF” position. If the fixture to be
replaced has a switch or pull chain, place those in the “oFF”
position.
9) Find the appropriate threaded holes on mounting strap. Assemble mounting
screws into threaded holes.
10) Attach mounting strap to outlet box. (Screws not provided). Mounting strap can
be adjusted to suit position of fixture.
11) Make wire connections, using luminaire disconnect (provided), insert
white supply wire into the hole across from white ballast lead. Insert
black hot supply wire into hole across from black ballast lead. Do not
mix wires. Pull on each wire to make sure connections are secure. Make
certain no bare wires are exposed outside of luminaire disconnect.
12) Push fixture to ceiling, carefully passing mounting screws through holes.
13) Secure fixture to ceiling with finials.
NoTe: Adjust position of the fixture after installation for leveling purposes of
one inch or less. (See cable adjustment detail)
CauTioN: BallasT MusT Be rePlaCed By a Qualified eleCTri-
CiaN.
1) Ajuster la longueur des 4 câbles pour obtenir la hauteur désirée pour le
luminaire monté. (Voir le plan d’ajustement)
Pour élever le luMiNaire : pousser le câble dans la verrière.
Relâcher le câble pour bien le sécuriser.
Pour aBaisser le luMiNaire : Pousser le bouton dans l’ajusteur de
câble et tirer le câble vers le bas. Relâcher le bouton pour bloquer le câble.
reMarQue : Avec un bouton enfoncé, le câble se soulève et s’abaisse.
Sans un bouton enfoncé, le câble se soulève et se bloque. (VoIR : DÉTAILS
D’AJuSTeMenT Du CÂBLe)
2) enfiler le cordon du luminaire à travers le trou revêtu de la verrière afin de
concorder avec la longueur des câbles. nouer le cordon et serrer le noeud
fermement.
3) Insérer l’ampoule recommandée. (L’ampoule est incluse)
4) Pour fixer le diffuseur, élever la plaque de métal au niveau de la verrière du
luminaire.
5) Il y a quatre languettes situées sur les armatures du luminaire. Pencher le
diffuseur et placer la bordure de l’ouverture du diffuseur par-dessus la
languette d’une des armatures du luminaire.
6) Placer le diffuseur sur les languettes restantes des armatures, une
languette à la fois, en élevant le diffuseur au niveau du luminaire et en
penchant le diffuseur. Les languettes devraient rentrer parfaitement dans
l’ouverture du diffuseur. Le diffuseur reposera sur les languettes.
7) Abaisser la plaque de métal en passant par-dessus la partie supérieure du
luminaire et du diffuseur.
8) CouPeR Le CouRAnT.
iMPorTaNT: TouJouRS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans
laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
9) Trouver les trous filetés appropriés sur la barrette de montage. Vissez les
vis de montage dans les trous filetés.
10) Visser la barrette de montage à la boite de jonction. (Vis non fournies).
La barrette de montage peut etre ajustée pour convenir à la position de
l’applique.
11) Faites le branchement en utilisant le point de raccordement du luminaire
(inclus), insérez le fil blanc dans le trou en face du régulateur de tension
blanc. Insérez le fil noir dans le trou en face du régulateur de tension
noir. ne mélangez pas les fils. Tirez sur chaque fil pour vous assurer
que les branchements soient corrects. Assurez-vous qu’aucun fil nu
n’est exposé à l’extérieur du point de raccordement du luminaire.
12) Appliquer l’armature d’éclairage au plafond en intro duisant prudemment
les vis de fixation dans les trous.
13) Fixer le luminaire au plafond à l’aide des ornements.
reMarQue : Ajuster d’une position du luminaire après installation pour une
mise à niveau de 2,5 cm ou moins. (VoIR : DÉTAILS D’AJuSTeMenT Du
CÂBLe)
aTTeNTioN : le BallasT doiT êTre reMPlaCé Par uN éleC-
TriCieN CerTifié.
Date Issued: 11/19/10 IS-10711-CB

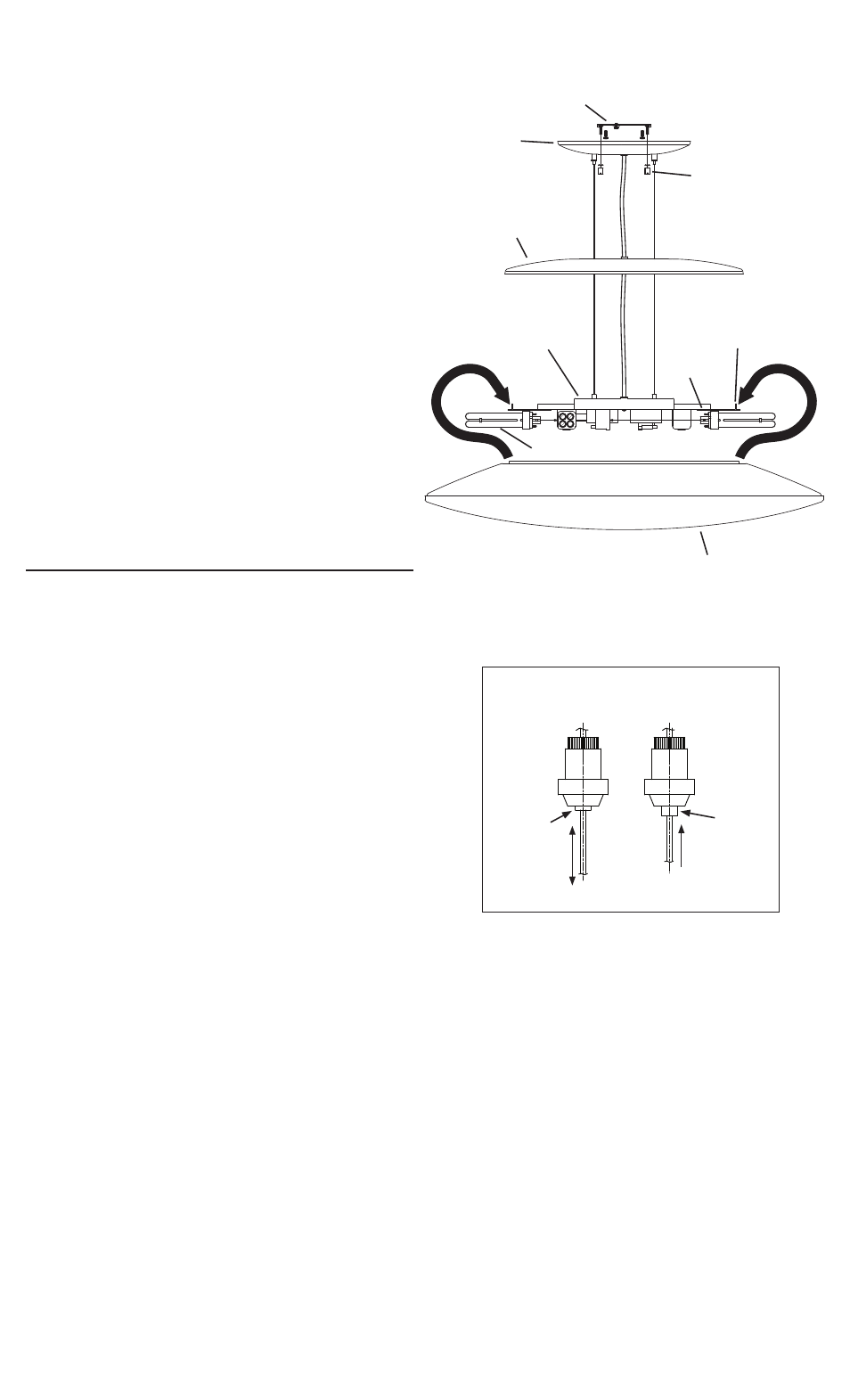

MounTInG STRAP
ABRAzADeRA De MonTAJe
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
DIFFuSeR
DIFFuSeuR
FInIAL
oRneMenT
ARM
BRAS
TAB
LAnGueTTe
MeTAL PLATe
PLAque De MÉTAL
CAnoPY
VeRRIèRe
BuLB
L’AMPouLe
PReSSeD
CaBle adjusMeNT deTail
déTails d’ajusTeMeNT du CÂBle
noT
PReSSeD
uP & DoWn
uP onLY
SPLICe CoMPARTMenT
CoMPARTIMenT
Du RACCoRD
