Kichler 10696 - Manuel

1) TURN OFF POWER.
IMPORTANT: Before you start, NEVER attempt any work
without shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your
home. Place the main power switch in the “OFF” position.
b) Unscrew the fuse(s), or switch “OFF” the circuit breaker
switch(s), that control the power to the fixture or room
that you are working on.
c) Place the wall switch in the “OFF” position. If the fixture
to be replaced has a switch or pull chain, place those in
the “OFF” position.
2) Find the appropriate threaded holes on mounting strap.
Assemble mounting screws into threaded holes.
3) Attach mounting strap to outlet box. (Screws not provided).
Mounting strap can be adjusted to suit position of fixture.
4) Make wire connections (connectors not provided.) Reference
chart below for correct connections and wire accordingly.
5) Push fixture to wall, carefully passing mounting screws
through holes.
6) Slip lockwashers over mounting screws and screw threaded
balls onto end of mounting screws.
7) Insert recommended bulb.
8) Set diffuser on top of faceplate passing holes in diffuser over
threaded studs on top of faceplate.
9) Lower shade down over faceplate passing holes in bracket
on shade over threaded studs on faceplate.
10) Screw threaded caps onto ends of threaded studs.
IMPORTANT: To reduce the amount of light leak on sides of
shade DO NOT over tighten threaded caps.
1) COUPER LE COURANT ÉLECTRIQUE.
IMPORTANT: TOUJOURS couper l’électricité avant de
commencer le travail.
a) Localiser le coffret à fusibles ou le disjoncteur du
domicile. Mettre l’interrupteur principal en position
d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur
Arrêt) qui contrôlent l’alimentation vers le luminaire ou la
pièce dans laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire
à remplacer est doté d’un interrupteur ou d’une chaîne
connectée à l‘interrupteur, placer ces éléments en
position d’Arrêt.
2) Trouver les trous filetés appropriés sur la barrette de
montage. Vissez les vis de montage dans les trous filetés.
3) Visser la barrette de montage à la boite de jonction. (Vis non
fournies). La barrette de montage peut etre ajustée pour
convenir à la position de l’applique.
4) Connecter les fils (connecteurs non fournis). Se reporter au
tableau ci-dessous pour faire les connexions. Plaquer
l’applique contre le mur, en passant soigneusement les vis
de montage dans les trous.
5) Plaquez l’applique contre le mur, en passant
soigneusement les vis de montage dans les trous.
6) Passer les rondelles de blocage sur les vis de montage et
serrer les billes filetées sur l’extrémité des vis de montage.
7) Introduire l’ampoule recommandée.
8) Placer le diffuseur sur le dessus de la plaque frontale.
Passez les trous dans le diffuseur sur les goujons filetés sur
le dessus de la plaque frontale
9) Basse à l’abat-jour jusqu’à la plaque frontale. Passez les
trous dans le support sur l’abat-jour sur les goujons filetés
sur la plaque frontale.
10) Vissez les bouchons filetés sur les extrémités des goujons
filetés.
IMPORTANT: Pour réduire la quantité de fuite de
lumière sur les côtés de l’ombre, ne pas trop serrer les
bouchons filetés.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
Date Issued: 7/12/13 IS-10696-CB

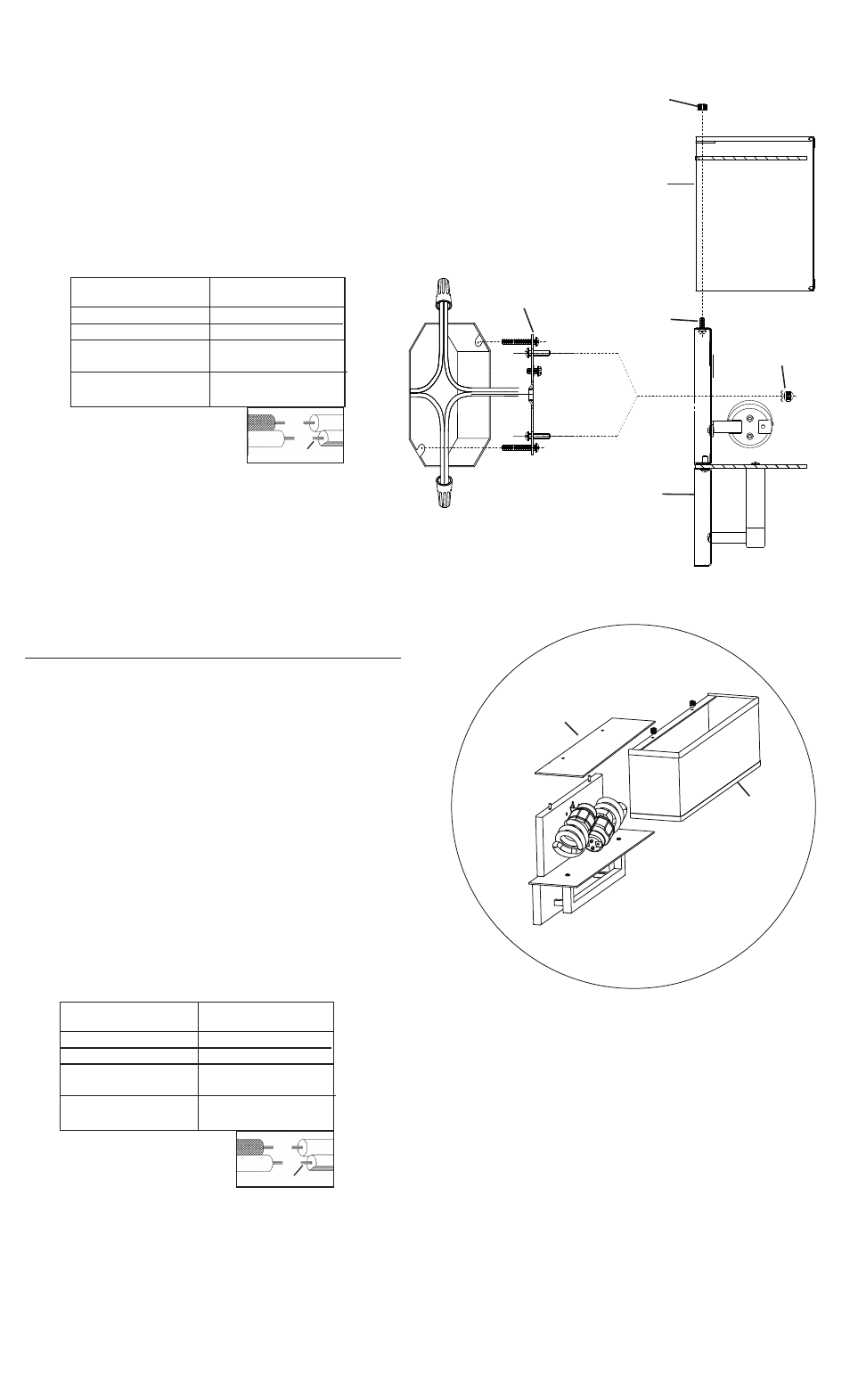

MOUNTING STRAP
BARRETTE DE MONTAGE
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
THREADED BALL
BOULE FILETÉ
THREADED CAP
BOUCHON FILETÉ
THREADED STUD
GOUJON FILETÉ
FIXTURE / FACEPLATE
LUMINAIRE / PLAQUE
FRONTALE
SHADE
ABAT-JOUR
DIFFUSER
DIFFUSEUR
SHADE
ABAT-JOUR
